12.22. Ведущий активатор

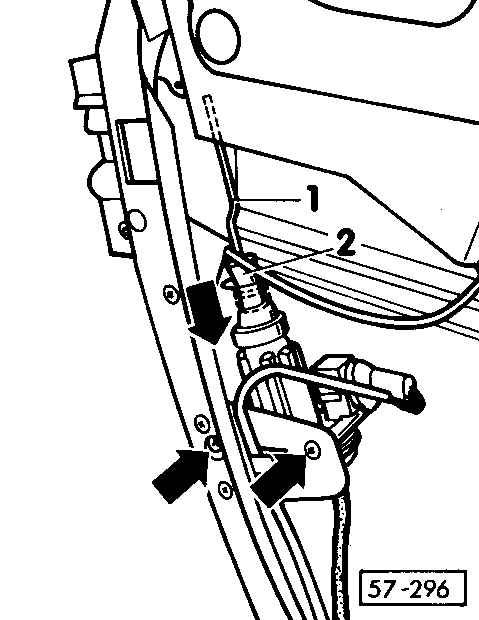

Ведущий активатор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную отделку двери; для ослабления стопорного кольца тяга рычажной передачи 1 и ведущий активатор должны находиться в положении "дверь открыта"

2) удерживая тягу рычажной передачи 1, толкайте вниз стопорное кольцо 2

3) вытяните тягу рычажной передачи из активатора

4) снимите напорный/ вакуумный шланг и отвинтите монтажные болты

5) снимите многоштырьковый соединитель

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

1) установите тягу рычажной передачи 1, замок и ведущий активатор в положении "дверь открыта"

2) нажимайте на тягу, толкая вверх стопорное кольцо 2

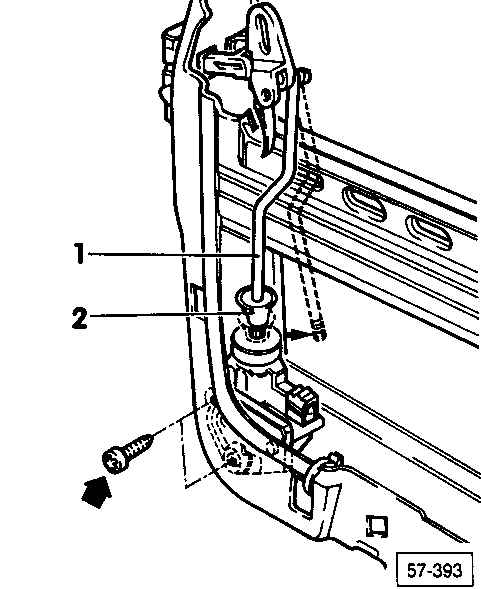

Ведущий активатор (модели Купе)
