12.5. Переднее крыло

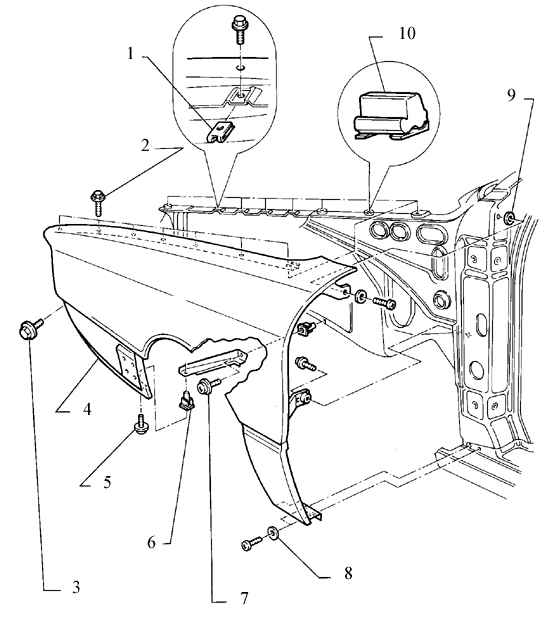

Переднее крыло, сборка (модели Купе)
1. Гайка
2. Самонарезающий болт с шайбой, 8 Н.м.
3. Самонарезающий болт с шайбой
4. Крыло
5. Расширяющаяся гайка
6. Кронштейн крыла
7. Самонарезающий болт с шайбой, 8 Н.м.
8. Шайба
9. Уплотняющее кольцо
10. Уплотняющая прокладка

Переднее крыло, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите передний бампер
2) удалите прокладку полости колеса

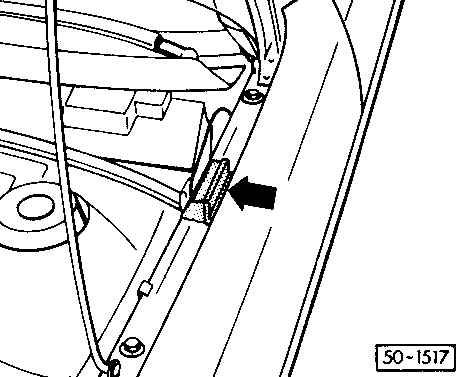

3) удалите уплотняющую прокладку (стрелка)

Установка

Все компоненты устанавливайте в обратном снятию порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

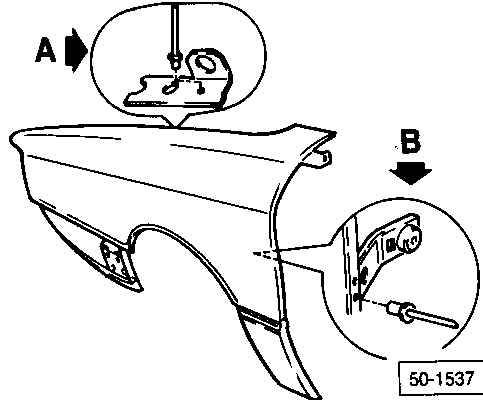

1) установите заклепку опорного кронштейна капота (стрелка А)
2) установите заклепку стопора двери (стрелка В)

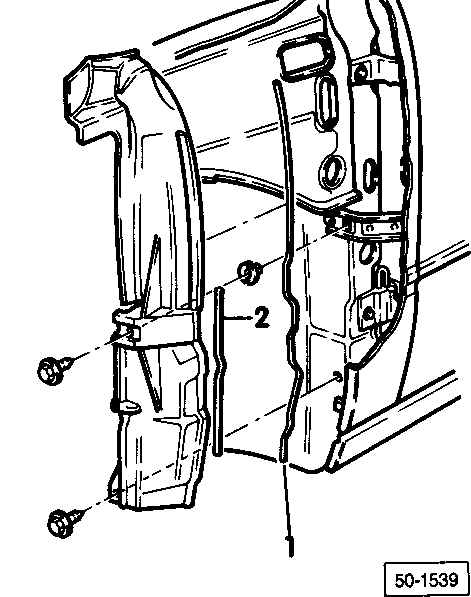

3) установите полоски уплотнительного корда, 1, 2 и листовую прокладку с болтом А на стопор

1 = 480 мм в длину и 7.0 мм в диаметре

2 = 250 мм в длину и 7.0 мм в диаметре

Используйте уплотнительный корд AKD 497 010 04 R10 или эквивалент, и сожмите его до размеров 7.0 мм в диаметре.

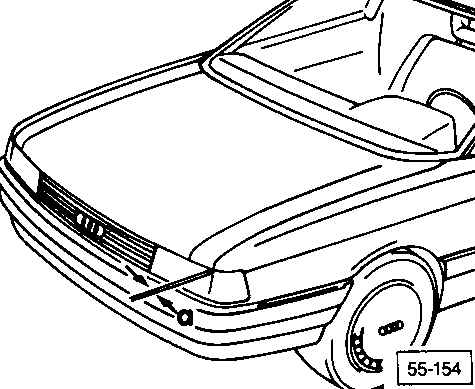

Регулировка переднего крыла, зазор капота

ПОРЯДОК ВЫПОЛНЕНИЯ
1) ослабьте все болты крыла
2) ослабив болты, отрегулируйте зазор, двигая крыло
3) ослабив болты, отрегулируйте зазор, двигая крыло

а = 4.5 + 1.0 мм

Предупреждение

Номера деталей предназначены только для справки. За самой последней информацией всегда обращайтесь к вашему дилеру.

Уплотнительный корд необходимо будет сжать до диаметра в 7.0 мм
