12.34. Кожух бампера

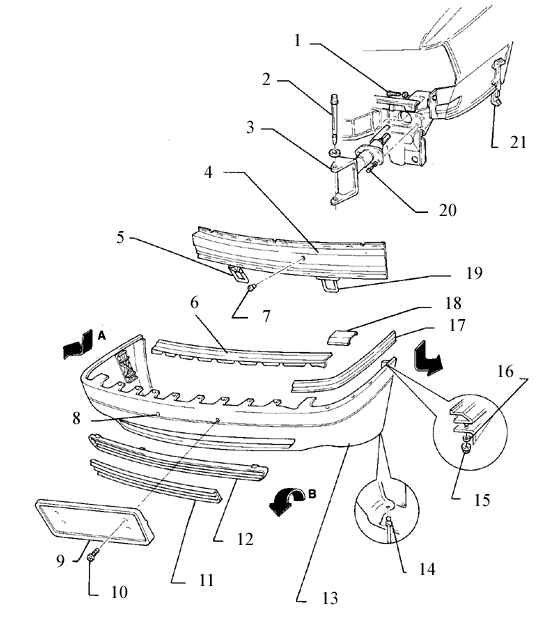

Передний бампер , сборка
1. 30 Н.м.
2. 23 Н.м.
3. Поглотитель ударной нагрузки
4. Перекладина бампера
для снятия необходимо снять кожух бампера
5. Центральная декоративная
полоска
снятие: вытащите из-под фиксирующих лапок (бампер должен быть разобран, а перекладина снята)
6. Расширительная гайка
7. Буксирный крюк
8. Помеченные отверстия
9. Держатель номерного знака
10. Болты М5x12
11. Декоративная облицовка (5 цилиндров)
12. Декоративная облицовка (4 цилиндра)
13. Кожух бампера
14. Расширяющийся фиксатор
15. Пластиковая гайка
16. Резиновая шайба
17. Декоративная полоска
18. Крышка
19. Кронштейн
20. 30 Н.м.
21. Направляющая

Кожух бампера, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) удалите расширяющиеся фиксаторы (вставка)
2) отсоедините от направляющей и надавите на концы по направлению вниз (стрелка А)
3) удалите крышку с декоративной полоски и отвинтите болты
4) отсоедините фиксирующие лапки от перекладины бампера
5) декоративную облицовку снимайте в направлении, указанном стрелкой В

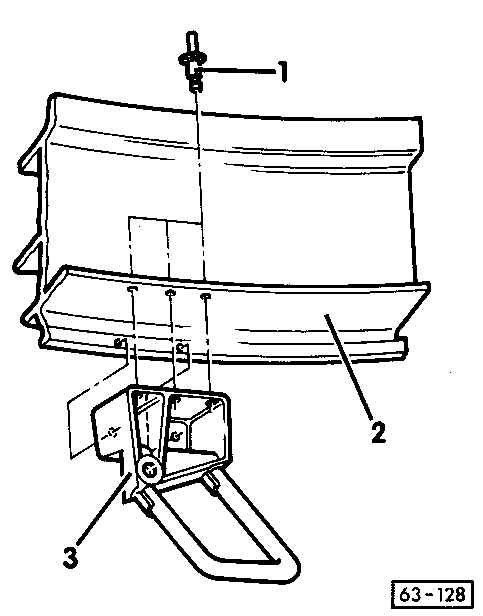

Буксирный крюк , монтаж

1. Заклепка

2. Прекладина

3. Кроншейн буксирного люка

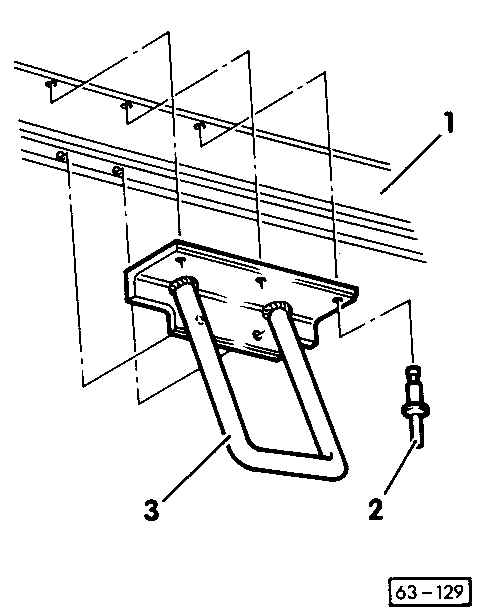

Кронштейн, монтаж

1. Перекладина

2. Заклепка

3. Кронштейн

На полноприводных моделях левый поглотитель ударной нагрузки крепится к поперечине дополнительным болтом. Затягивайте этот болт до момента 23 Н.м..

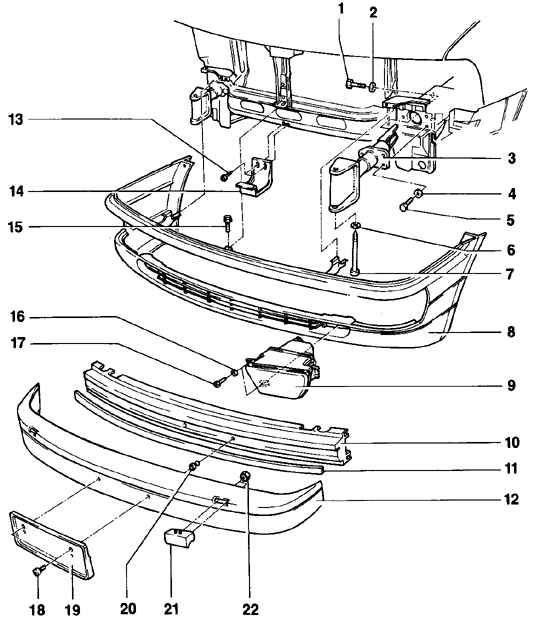

Передний бампер, сборка (модели Купе)

1. Болт с шестигранной головкой, 23 Н.м.
2. Шайба
3. Поглотитель удара
снятие: снимите бампер
отвинтите болты с шестигранной головкой
4. Шайба
три шайбы на каждый поглотитель
5. Болты с шестигранной головкой, 23 Н.м.
6. Шайба
7. Болт с плоскоконической головкой, 23 Н.м.
8. Спойлер
снятие: снимите бампер
удалите расширяющиеся фиксаторы
отвинтите спойлер от ниши колеса
отвинтите верхние крепежные болты на спойлере
отсоедините омыватели передних фар, если они установлены
снимите спойлер, вытащив его прямо из кузова
9. Противотуманная фара
если установлена, то нет необходимости ее снимать во время снятия спойлера
10. Перекладина бампера
для снятия необходимо прежде всего снять кожух бампера и декоративное покрытие
11. Декоративная полоска
12. Кожух бампера
можно снять после того, как будет отсоединен бампер
13. Болт/ шайба 6 Н.м.
14. Кронштейн
во время установки спойлер необходимо установить на кронштейн
15. Болт/ шайба 6 Н.м.
16. Шайба
17. Шуруп 1,0 Н.м.
18. Самонарезающийся винт с плоскоконической головкой
19. Держатель номерного знака
20. Гайка
21. Шайба
снимите бампер
изнутри отвинтите болты с шестигранной головкой
спереди снимите жиклер омывателя
22. Шестигранная гайка
крепит жиклер омывателя фары
