12.4. Передний щиток

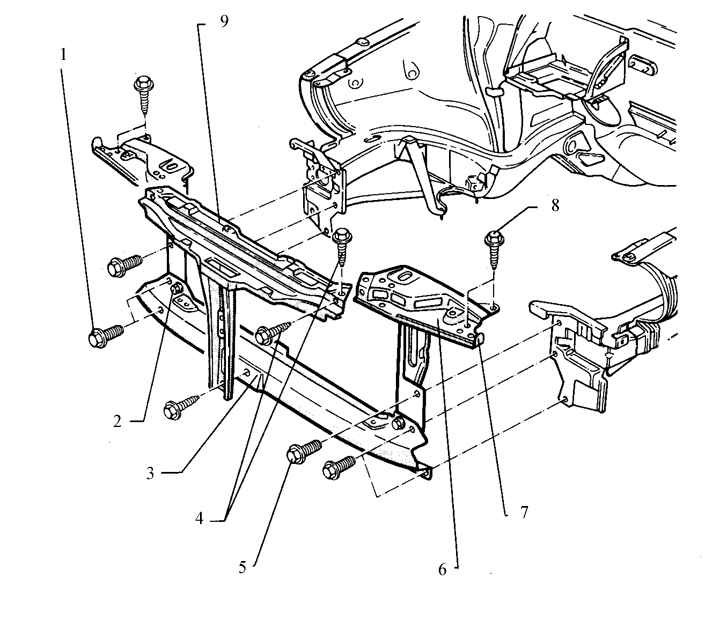

Передний щиток (модели Седан
)
1. Болт с шестигранной головкой, 23 Н.м.
2. Самонарезающий винт, 7.5 Н.м.
3. Щиток, нижняя секция
можно снять вместе с центральной секцией
4. Самонарезающий винт, 7.5 Н.м.
5. Болт с шестигранной головкой, 23 Н.м.
6. Несущая пластина замка
можно снять вместе с центральной или нижней секцией
7. Металлическое ушко
при снятии щитка потяните его прямо вниз за угол
8. Самонарезающий винт, 7.5 Н.м.
9. Щиток, центральная секция

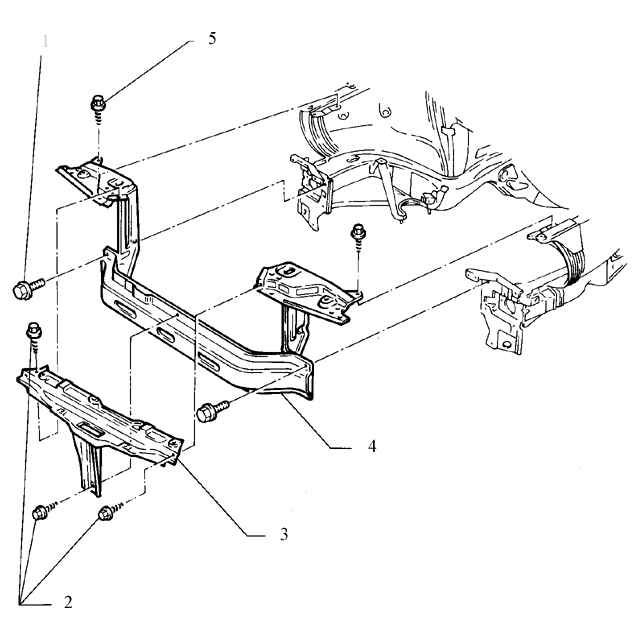

Передний щиток в сборе (модели Купе)
1. Болт с шестигранной головкой, 23 Н.м.
2. Самонарезающий винт с шайбой
3. Щиток, центральная секция
4. Щиток, нижняя секция
5. Самонарезающий винт с шайбой

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите бампер
2) снимите решетку радиатора

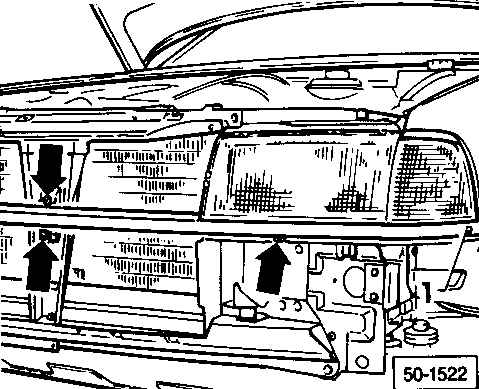

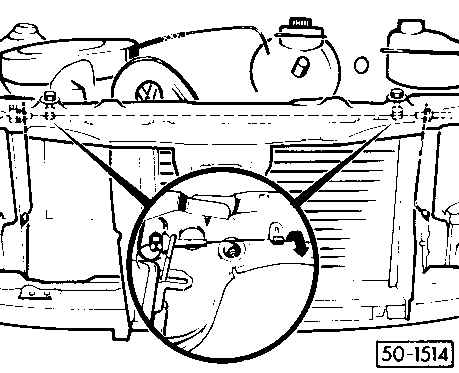

3) отвинтите декоративную панель (стрелки)
4) вытащите щиток из уплотняющего кольца вправо или влево

Снятие для модели Седан

ПОРЯДОК ВЫПОЛНЕНИЯ

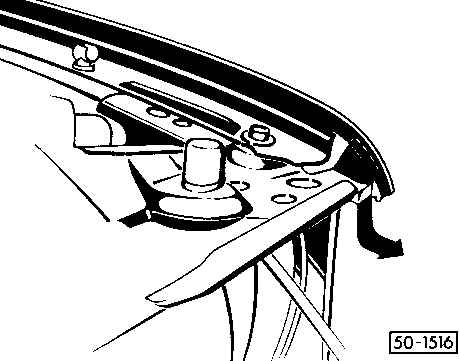

1) через отверстие для доступа снимите держатель тросика и отсоедините тросик

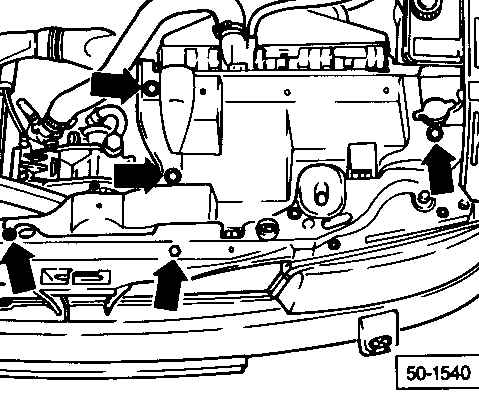

2) отвинтите шурупы кожуха приточного воздуха (стрелки)
3) чтобы снять щиток, потяните его вниз под крылом

Снятие для модели Купе

ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите бампер
2) снимите решетку радиатора
3) отсоедините тросик капота

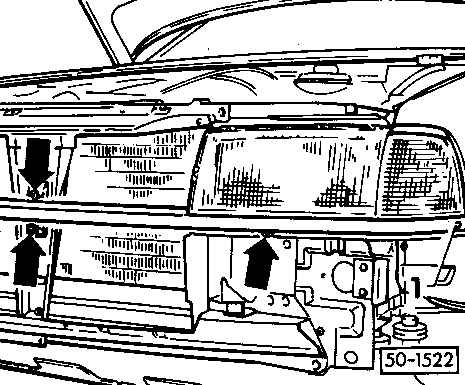

4) отвинтите шурупы декоративного покрытия (стрелки) и вытащите его из уплотняющего кольца
5) отвинтите воздуховод охлаждающего воздуха и кронштейн радиатора (стрелки)
6) отвинтите кронштейн масляного радиатора
7) отсоедините выключатель фонаря моторного отделения
8) отсоедините соединительную петлю на панели щитка

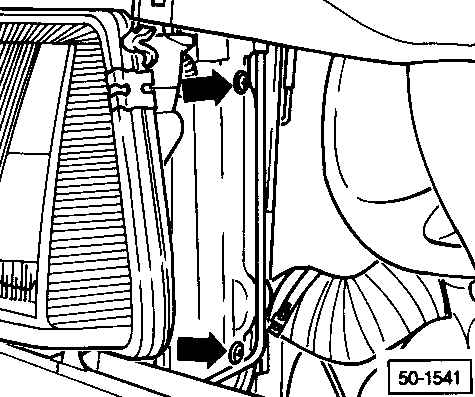

9) отвинтите направляющее устройство всасываемого воздуха (стрелки)

Установка

Установку выполняйте в обратном порядке.
