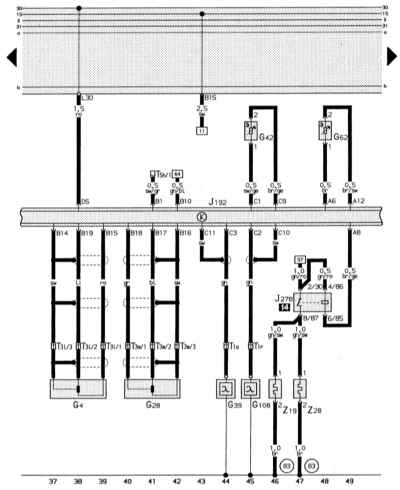

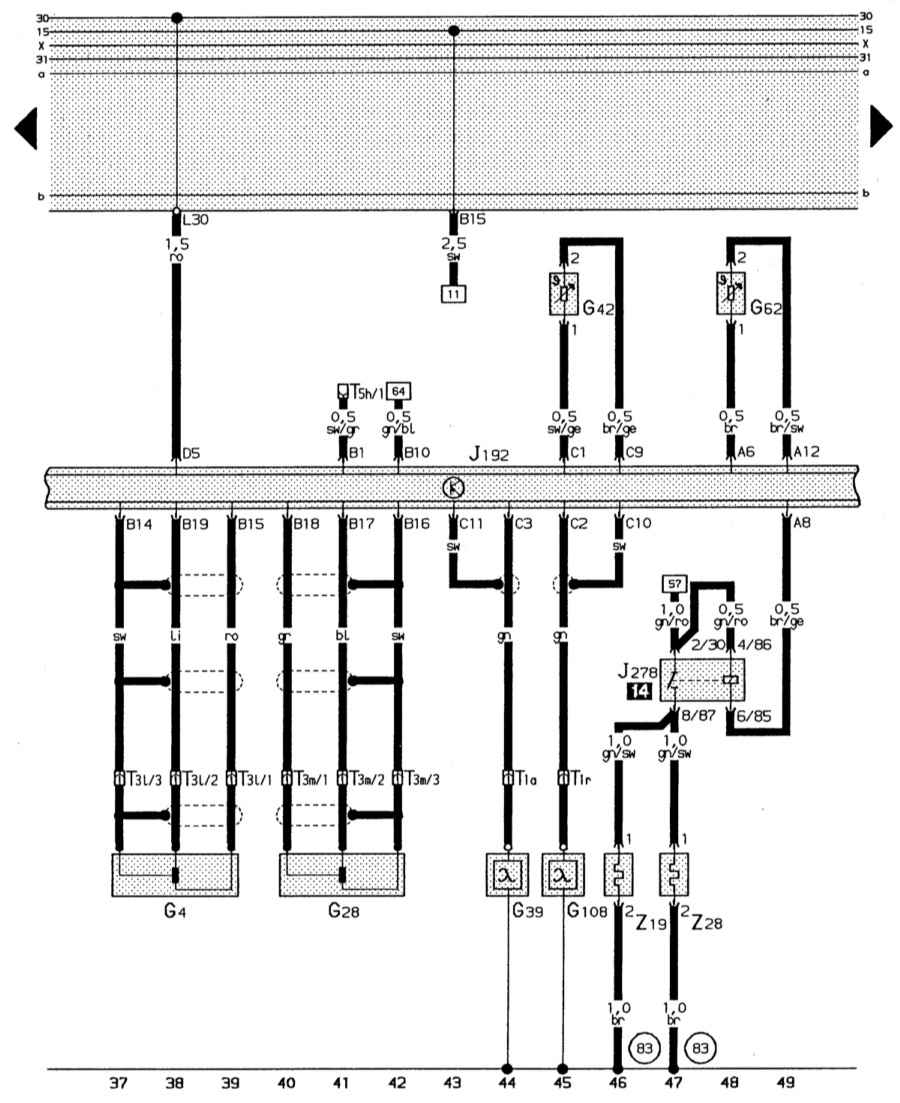

14.15.3. Электронная система впрыска, лямбда-зонд

Цвета проводов: br – к, gl/sw – з/ч, sw – ч, li – л, ro – кр, gr – ср, bl – сн, gl – з, gl/ro – з/кр, br/ge – к/ж, sw/gr – ч/ср, gl/bl – з/сн, sw/ge – ч/ж, br/sw – к/ч.

(A27) – соединительная линия (скоростной сигнал), в электроцепи к приборной панели
* – только у моделей с АКП
G4 – датчик момента зажигания
G28 – датчик частоты вращения
G39 – лямбда-зонд
G42 – датчик температуры впускного воздуха
G62 – датчик температуры охлаждающей жидкости
G108 – лямбда-зонд II
J278 – реле отопления лямбда-зонда
T1a – одноконтактное штекерное соединение, в моторном отсеке справа

T1r – одноконтактное штекерное соединение, в моторном отсеке справа
T3l – трехконтактное штекерное соединение черного цвета, для датчика момента зажигания
T3m – трехконтактное штекерное соединение серого цвета, для датчика частоты вращения
T5h – пятиконтактное штекерное соединение красного цвета, за приборной панелью слева
Z19 – отопление лямбда-зонда
Z28 – отопление лямбда-зонда II
83 – соединение на «массу» (корпус) – 1–, в электроцепи спереди справа
