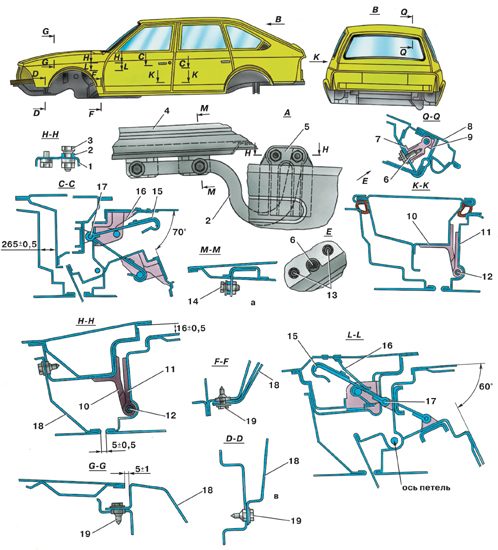

10.2.13. Снятие, установка и регулировка боковых дверейФрагменты сечений кузова типа “хэтчбек” по боковым
дверям, двери задка, капоту и передним крыльям: а – фрагменты сечений по боковым
дверям и двери задка; b – фрагменты сечений по капоту и передним крыльям
|
1 – контргайка;
2 – подвижная часть петли капота;
3 – болт-ось петли капота;
4 – капот;
5 – неподвижная часть петли капота;
6 – болт;
7 – неподвижная часть петли двери задка;
8 – дверь задка;
9 – подвижная часть петли двери задка;
10 – неподвижное звено петли;
|
11 – подвижное звено петли;
12 – ось петли;
13 – гайки;
14 – болт крепления петли капота;
15 – ограничитель открытия двери;
16 – направляющая пружины ограничителя;
17 – ось ограничителя;
18 – переднее крыло;
19 – болты крепления переднего крыла |
Боковые двери (передние – у кузовов типа “хэтчбек” и “пикап” одинаковые) вращаются
на петлях, звенья которых приварены дуговой сваркой: неподвижное 7 к стойкам
боковины, подвижное 9 – к дверям. Оба звена петель соединены между собой съемной
свертной упругой осью 12, запрессованной в отверстия звеньев.
Приварка петель обеспечивает точное и стабильное положение дверей в проемах
кузова в течение значительного приода эксплуатации автомобиля. Однако в процессе
длительной эксплуатации автомобиля из-за деформации деталей кузова и дверей
изменяется положение двери относительно проема, что затрудняет ее закрывание
и открывание.
Для регулировки боковых дверей (уменьшения возросшего усилия открывания и закрывания)
необходимо восстановить прежнее взаимное положение защелки наружного замка путем
перемещения защелки.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Ослабить затяжку резьбовой части защелки, отвернув
ее на несколько оборотов, после чего перемещением защелки добиться
такого ее положения, когда будет обеспечено легкое вхождение защелки
в паз наружного замка, и вновь затянуть резьбовое соединение. |
|
При значительных повреждениях двери, когда их устранение невозможно произвести
на навешенной двери, дверь необходимо снять с кузова.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Отсоединить ограничитель 15 открывания двери и выбить
из петель их оси 12 (отсоединять ограничитель не обязательно при снятии
задних дверей). |
|
Снятие передних дверей
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Открыть дверь. |
| 2. Срубить или срезать замыкающую головку оси
17 ограничителя. |
| 3. Вынуть оставшуюся часть оси ограничителя
и освободить ограничитель. |
| 4. Поддерживая дверь (желательно с помощником),
выбить оси петель, при этом ось верхней петли следует выбивать вниз,
а ось нижней петли вверх. |
| 5. Снять дверь. |
|
|
