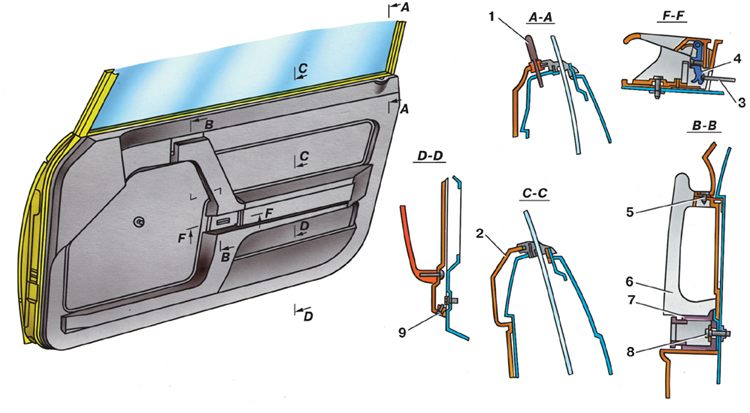

10.2.1. Снятие обивки боковых дверейУстановка обивки боковой двери
|
1 – кнопка блокировки замков;
2 – обивка;
3 – тяга внутреннего привода;
4 – поводок ручки внутреннего привода;
5 – винт верхнего крепления поручня;
|
6 – поручень;
7 – ручка внутреннего привода;
8 – винт нижнего крепления поручня;
9 – винт крепления обивки |
Обивка 2 (см. рис. Установка обивки боковой двери) передней двери крепится к
двери восемью винтами 9, обивка задней двери – семью винтами.
При этом каждый из вертикальных торцов обивки крепится тремя винтами.
Кроме того, обивка прижата к внутренней панели двери ручкой стеклоподъемника,
поручнем 6 и подсобранной с ним ручкой 7 внутреннего привода.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять ручку 5 (см. рис. Установка
стеклоподъемника и его ручки) стеклоподъемника, при этом сначала
следует вынуть из ручки заглушку 3, осторожно поддев ее отверткой
или шилом со стороны пазов под пластмассовые фиксаторы. После этого
вывернуть винт 4. Вслед за ручкой снять розетку 2 ручки и прокладку
1 розетки. |
| 2. Вывернуть два винта 5 (см. рис. Установка
обивки боковой двери), расположенных на горизонтальной полке поручня
6, предварительно сняв заглушку, и один винт 8 (доступ к этому винту
открыт через прямоугольное отверстие в ручке 7). |
| 3. Вывернув эти три винта, снять с двери поручень,
подсобранный с ручкой внутреннего привода, предварительно отсоединив
тягу 3 внутреннего привода замков двери от ручки привода, выведя тягу
из зацепления с поводком 4 ручки. |
| 4. Вывернуть восемь винтов 9, которыми панель
обивки передней двери крепится к внутренней панели двери, а для панели
обивки задней двери соответственно семь винтов. |
| 5. Осторожно отвести обивку от двери, пропустить
через отверстие во втулке выступающую над обивкой кнопку 1 блокировки
замков, снять обивку с двери. |
| 6. Отклеить от клапанов кусочки липкой ленты
8 (см. рис. Установка опускного стекла
передней двери), которыми клапана прикреплены к внутренней панели
двери, подцепить отверткой и вывести из зацепления с фланцем двери
каждый из четырех держателей 2 уплотнителя 3 и снять уплотнитель вместе
с клапанами. |
| 7. Последнюю операцию можно не производить,
если доступ к интересующему узлу арматуры обеспечивается разведением
клапанов в стороны. |
| 8. Установку обивки на дверь необходимо производить
в обратном порядке. |
|
|
