13. Карданная передача

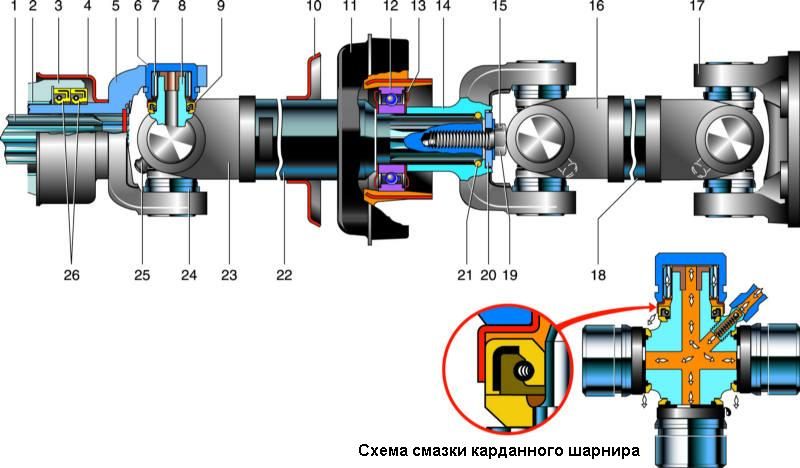

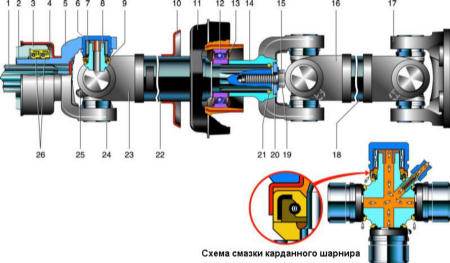

Элементы двухвальной карданной передачи

1 – вторичный вал коробки передач;
2 – сталебаббитовая втулка;
3 – удлинитель картера коробки передач;
4 – грязеотражатель скользящей вилки;
5 – скользящая вилка;
6 – корпус подшипника;
7 – иглы;
8 – крестовина;
9 – манжета;
10 – грязеотражатель;
11 – промежуточная опора;
12 – подшипник промежуточной опоры;
13 – кольцо защитное;

14 – шлицевая вилка;
15 – шайба стопорная;
16 – вилка заднего карданного вала;
17 – вилка-фланец;
18 – задний карданный вал;
19 – болт;
20 – П-образная пластина;
21 – кольцо уплотнительное;
22 – промежуточный карданный вал;
23 – вилка промежуточного карданного вала;
24 – стопорное кольцо;
25 – пресс-масленка;
26 – манжеты скользящей вилки.
