4. Система питания двигателя ЗМЗ-402

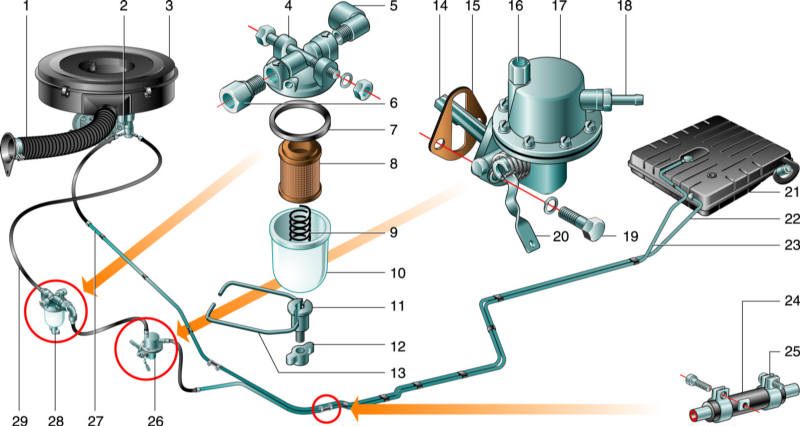

Элементы системы питания

1 – воздухозаборный шланг;
2 – карбюратор;
3 – воздушный фильтр;
4 – корпус фильтра тонкой очистки топлива;
5 – штуцер подводящего шланга;
6 – штуцер отводящего шланга;
7 – прокладка;
8 – фильтрующий элемент;
9 – пружина;
10 – стакан-отстойник;
11 – держатель;
12 – гайка-барашек;
13 – коромысло;
14 – рычаг привода топливного насоса;
15 – прокладка;

16 – отводящий штуцер;
17 – крышка топливного насоса;
18 – подводящий штуцер;
19 – болт крепления топливного насоса;
20 – рычаг ручной подкачки;
21 – топливный бак;
22 – сливной топливопровод;
23 – заборный топливопровод;
24 – шланг;
25 – хомут;
26 – топливный насос;
27 – отводящий шланг;
28 – фильтр тонкой очистки топлива;
29 – подводящий шланг.
