4.4. Снятие и разборка топливного насоса

 ПОРЯДОК ВЫПОЛНЕНИЯ

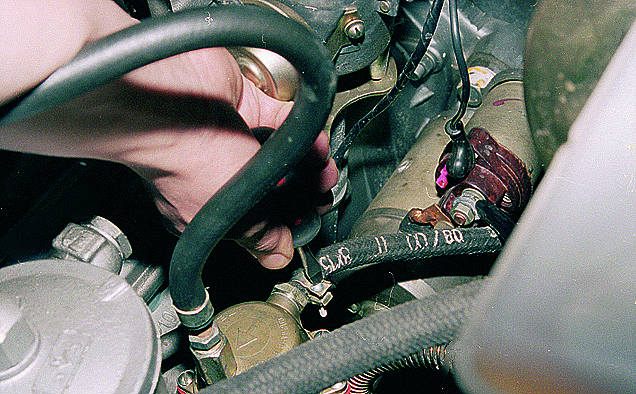

Ослабляем затяжку хомута и снимаем со штуцера подводящий шланг.

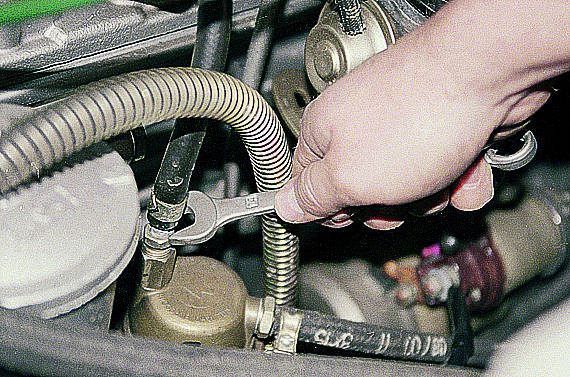

Ключом “на 14” отворачиваем штуцер и отсоединяем отводящую трубку топливного насоса.

Головкой “на 12” с удлинителем отворачиваем два болта...

...и снимаем топливный насос.

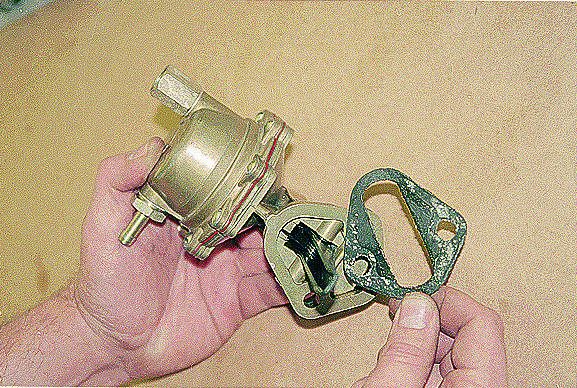

Между насосом и блоком цилиндров установлена прокладка.

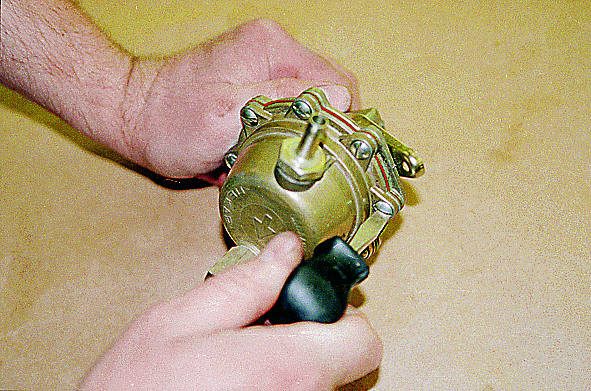

Отворачиваем 8 винтов по периметру насоса и, запомнив положение,...

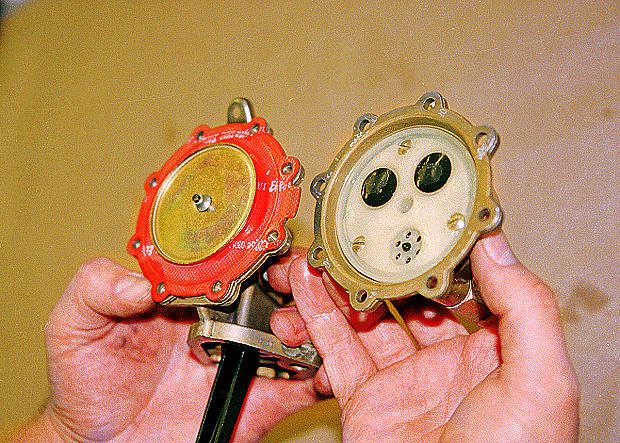

...снимаем крышку.

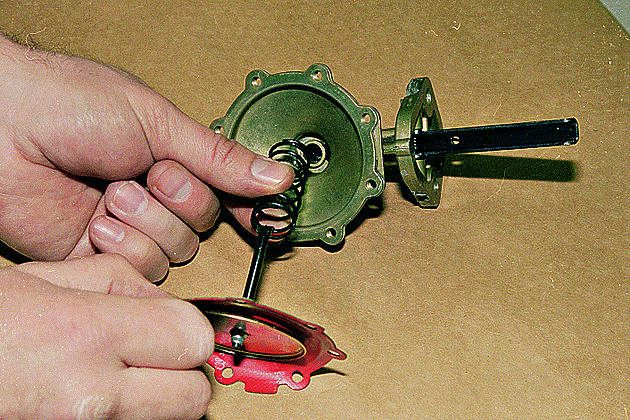

Надавив на центр мембраны, поворачиваем ее на угол 90° и вынимаем мембрану вместе со штоком и пружиной.

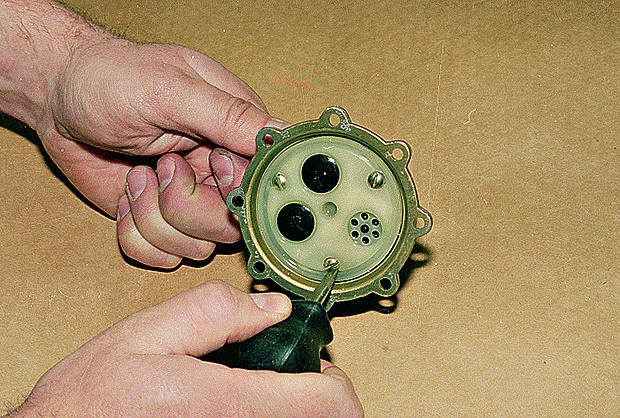

Отворачиваем три винта...

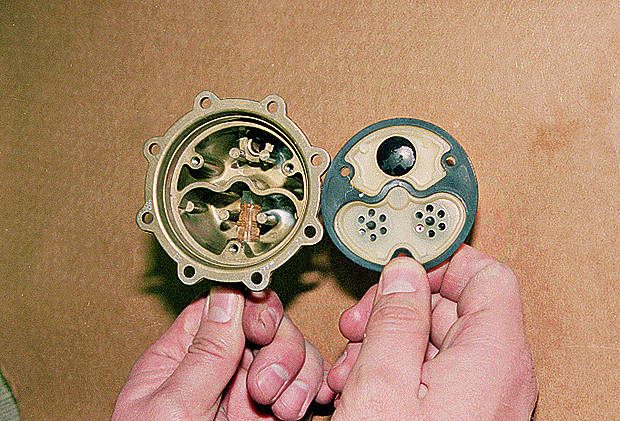

...и снимаем пластмассовую перегородку с клапанами и уплотнительной прокладкой.

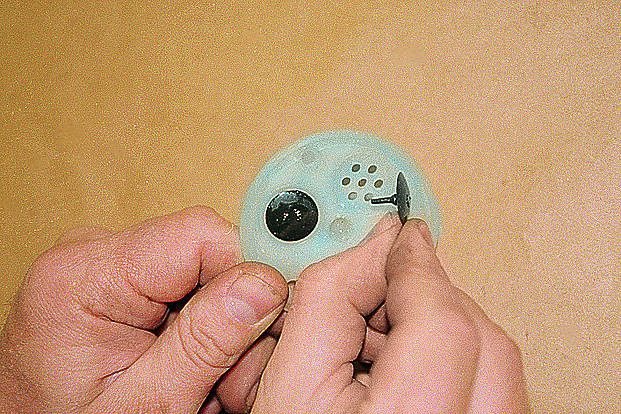

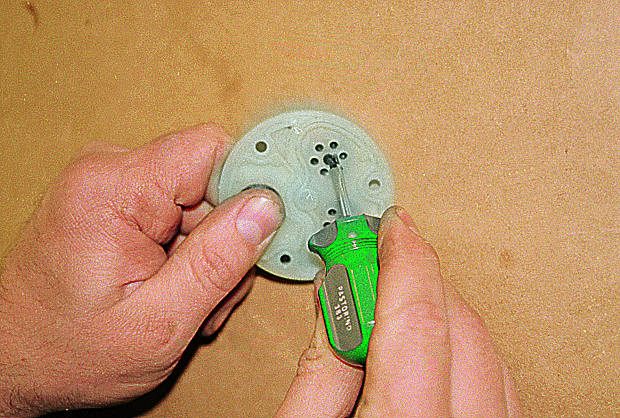

Аккуратно утопив ножку клапана отверткой...

...с обратной стороны перегородки вынимаем клапан.

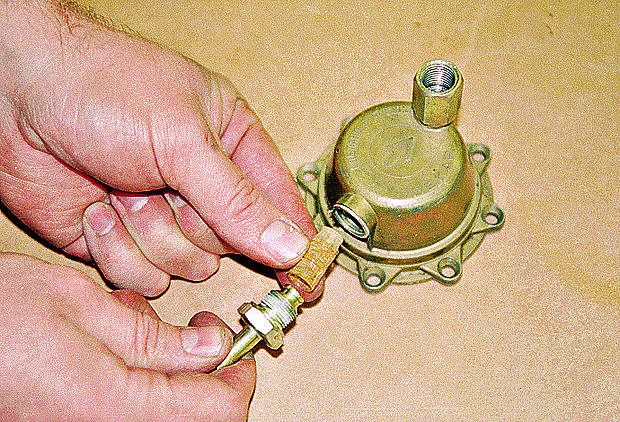

Ключом “на 17” выворачиваем штуцер и снимаем с него сетчатый фильтр.

Сборку топливного насоса производим в обратной последовательности.

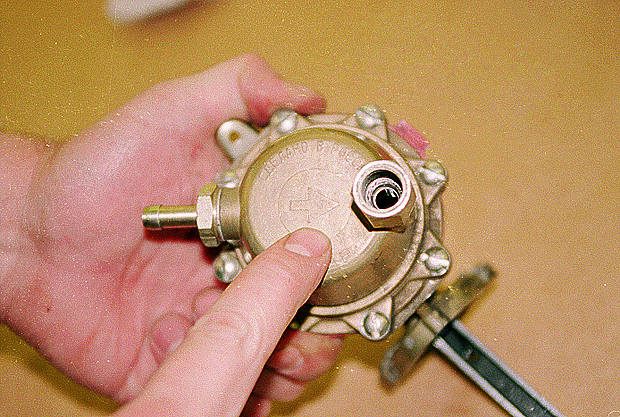

Крышку насоса ориентируем по стрелке, указывающей направление движения топлива.
