8. Система охлаждения двигателя ЗМЗ-4062

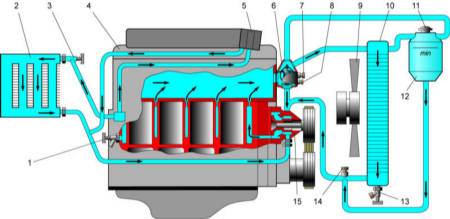

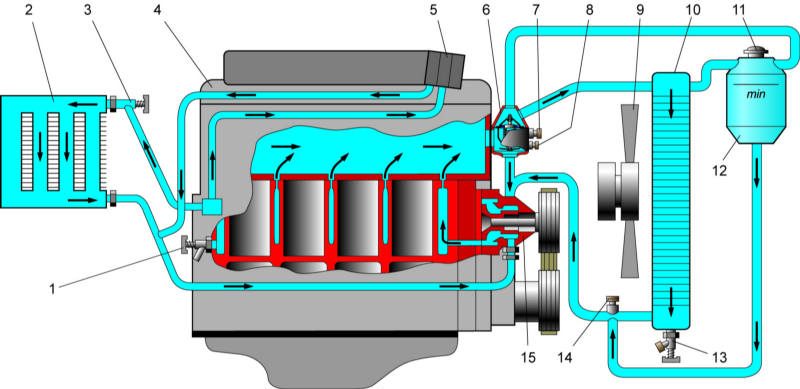

Схема системы охлаждения двигателя


1 – сливной краник блока цилиндров;
2 – радиатор отопителя;
3 – краник отопителя;
4 – двигатель;
5 – дроссельный патрубок;
6 – термостат;
7 – датчик указателя температуры охлаждающей жидкости;
8 – датчик сигнализатора перегрева охлаждающей жидкости;
9 – электровентилятор;
10 – радиатор;

11 – пробка расширительного бачка;
12 – расширительный бачок;
13 – сливной краник радиатора;
14 – датчик включения электровентилятора;
15 – насос охлаждающей жидкости;

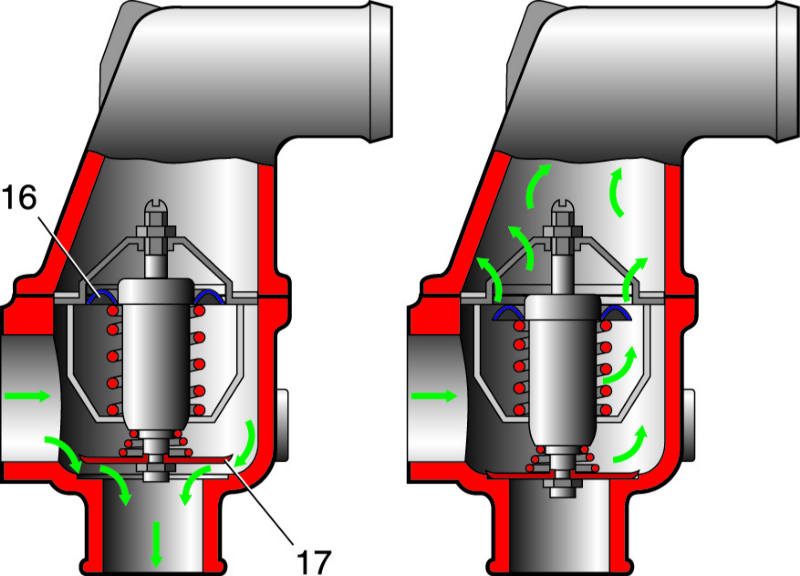

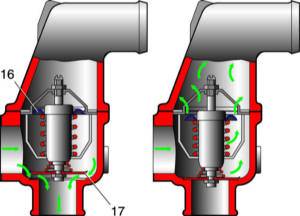

16 – основной клапан термостата;
17 – байпасный клапан;
А – термостат закрыт;
В – термостат открыт.
