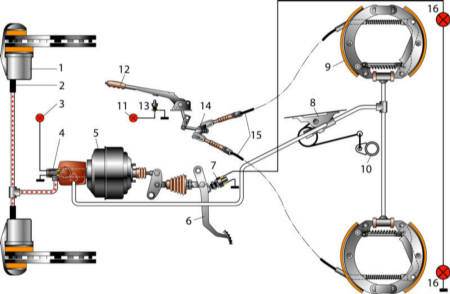

18. Тормозная система

1 – тормозной механизм переднего колеса;
2 – шланг;
3 – сигнализатор аварийного падения уровня тормозной жидкости;
4 – главный тормозной цилиндр;
5 – вакуумный усилитель;
6 – тормозная педаль;
7 – выключатель сигнала торможения;
8 – регулятор давления тормозов задних колес;

9 – тормозной механизм заднего колеса;
10 – кожух полуоси заднего моста с кронштейном регулятора давления;
11 – контрольная лампа стояночного тормоза;
12 – рычаг стояночного тормоза;
13 – выключатель;
14 – уравнитель;
15 – тросы;
16 – лампы сигнала торможения.
