17. Рулевое управление

Рулевое управление без гидроусилителя

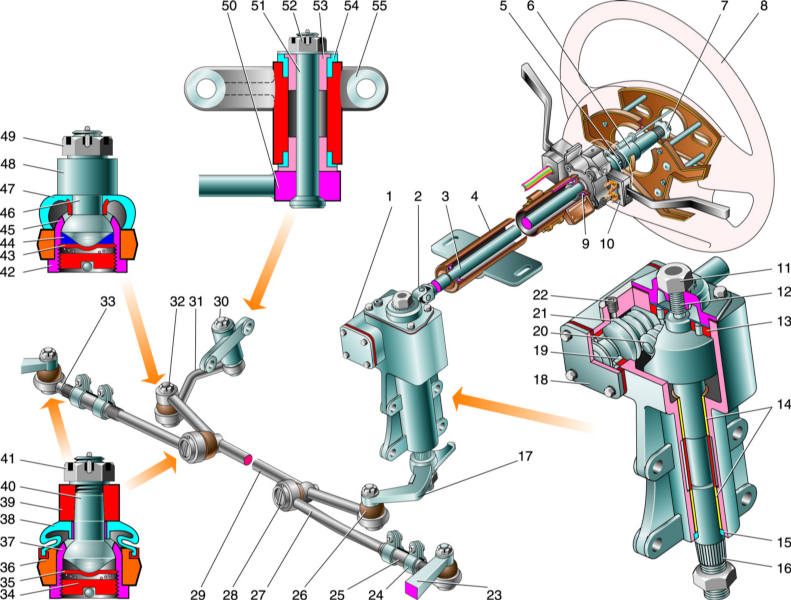

Элементы рулевого управления без гидроусилителя

1 – рулевой механизм;
2 – карданный шарнир;
3 – рулевой вал;
4 – труба рулевой колонки;
5 – контактное кольцо;
6 – втулка сбрасывателя;
7 – гайка;
8 – рулевое колесо;
9 – подшипник;
10 – переключатель указателей поворотов;
11 – колпачковая гайка;
12 – регулировочный винт;
13 – роликовый подшипник вала сошки;
14 – втулки вала сошки;
15 – манжета;
16 – вал сошки;
17 – рулевая сошка;
18 – крышка;
19 – роликовый подшипник вала червяка;
20 – трехгребневой ролик;
21 – червяк;
22 – маслозаливная пробка;
23 – поворотный рычаг;

24 – стяжной хомут;
25 – регулировочная трубка;
26 – шарнир;
27 – тяги рулевой трапеции;
28 – шарнир;
29 – тяга сошки;
30 – опора маятникового рычага;
31, 50 – маятниковый рычаг;
32 – шарнир;
33 – наконечник тяги;
34, 42 – заглушка;
35, 43 – опорная пята;
36 – тяга;
37, 45 – корпус шарнира;
38, 47 – резиновый уплотнитель;
39, 48 – тяга;
40, 46 – шаровой палец;
41, 49 – гайка;
44 – сухарь;
51 – палец;
52 – гайка;
53 – втулка;
54 – резиновая защитная втулка;
55 – кронштейн маятникового рычага.
