16.4. Замена рессор и резиновых втулок

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем амортизаторы от подкладок рессор (см. Замена амортизаторов). Вывешиваем заднюю часть автомобиля.

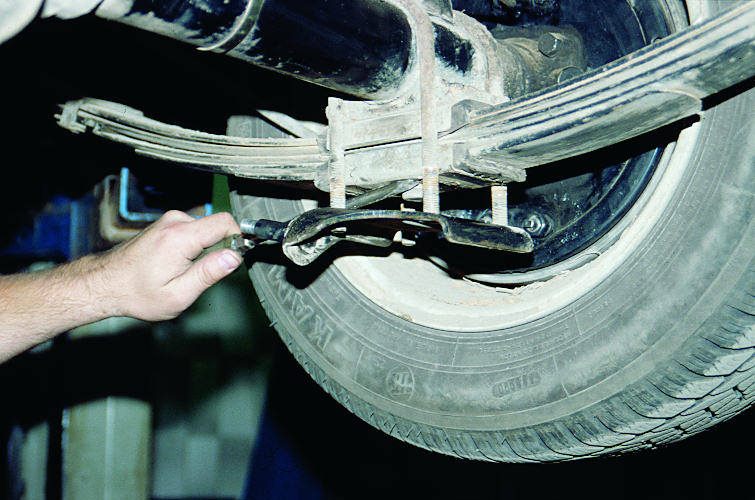

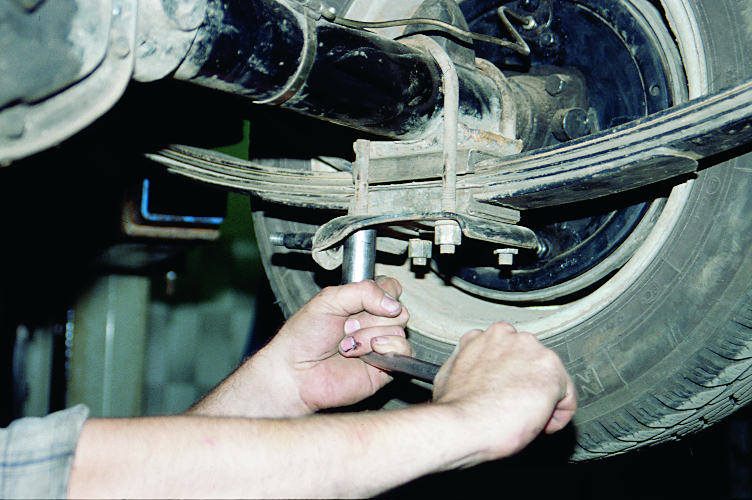

Головкой “на 19” отворачиваем четыре гайки стремянок.

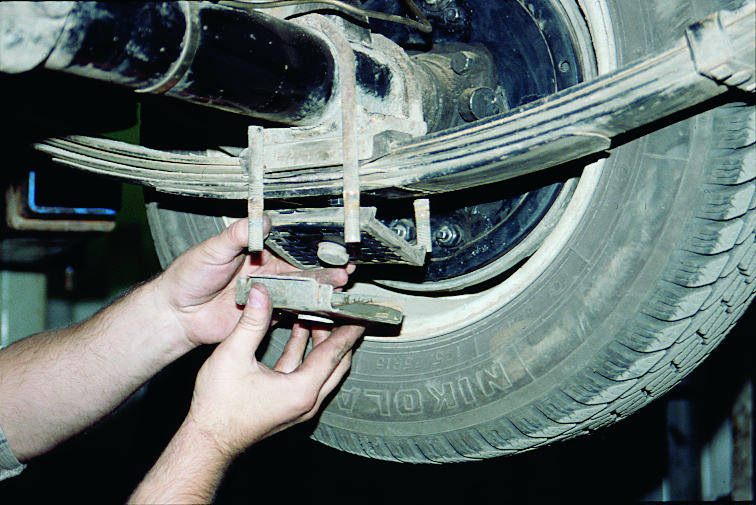

Поддев отверткой, снимаем подкладку рессоры...

...и обойму вместе с резиновой подушкой.

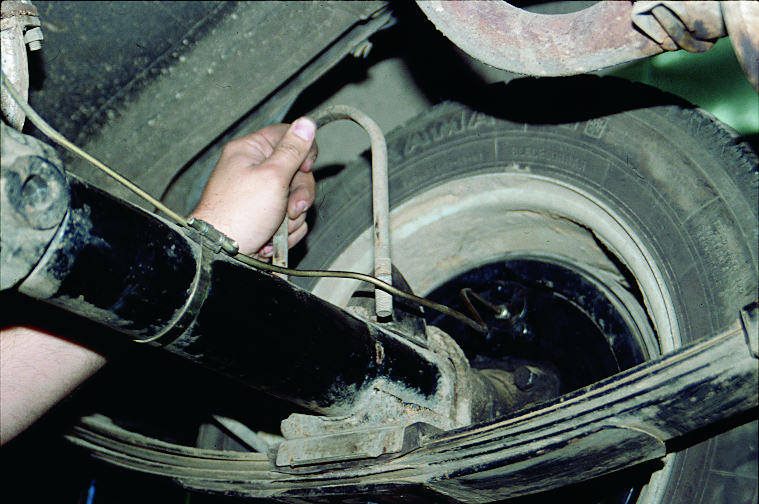

Снимаем стремянки рессор...

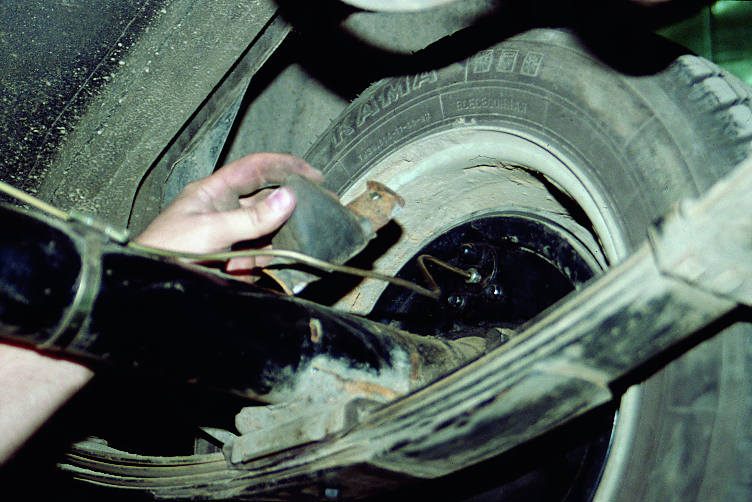

...и буфер.

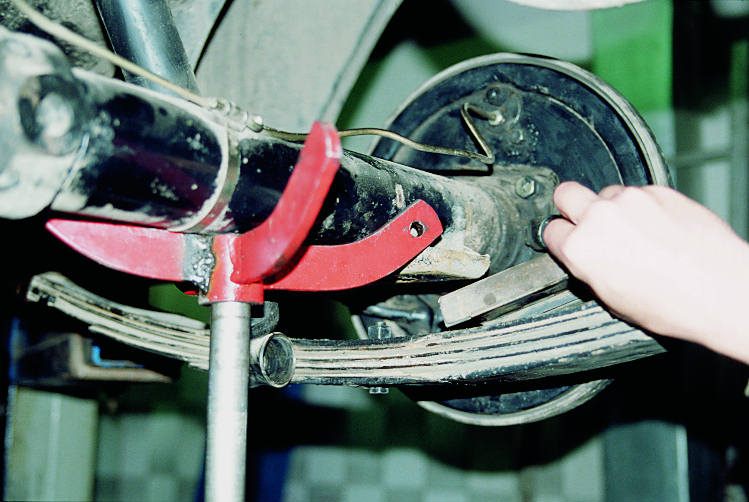

Приподнимаем освободившуюся сторону заднего моста над рессорой (10–15 мм), подставив под кожух полуоси домкрат или подставку.

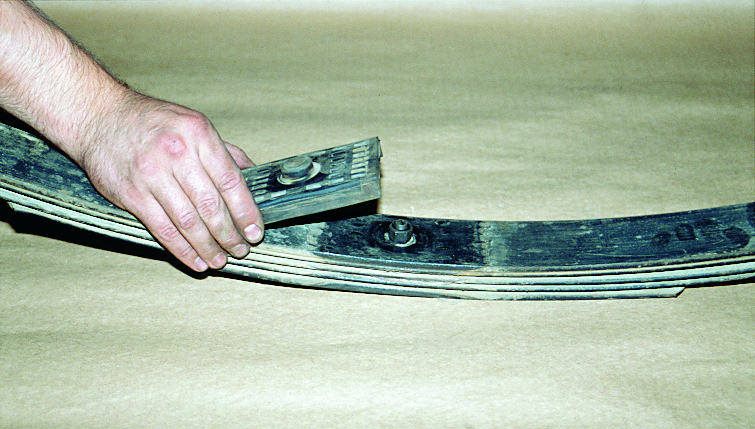

Снимаем с рессоры обойму...

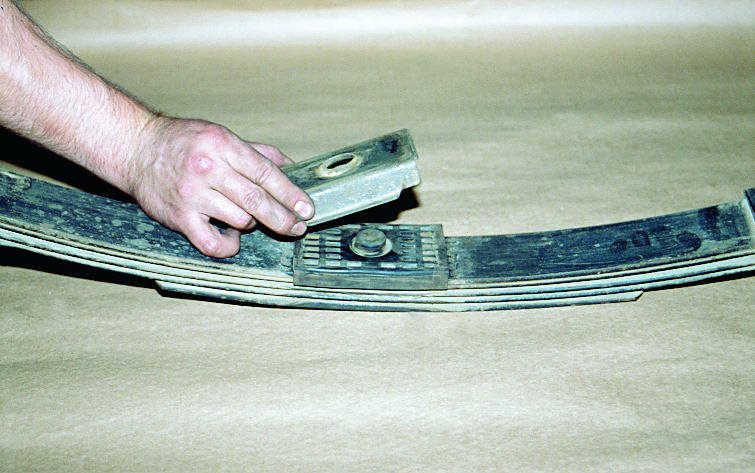

...с резиновой подушкой. Для наглядности показано при снятой рессоре.

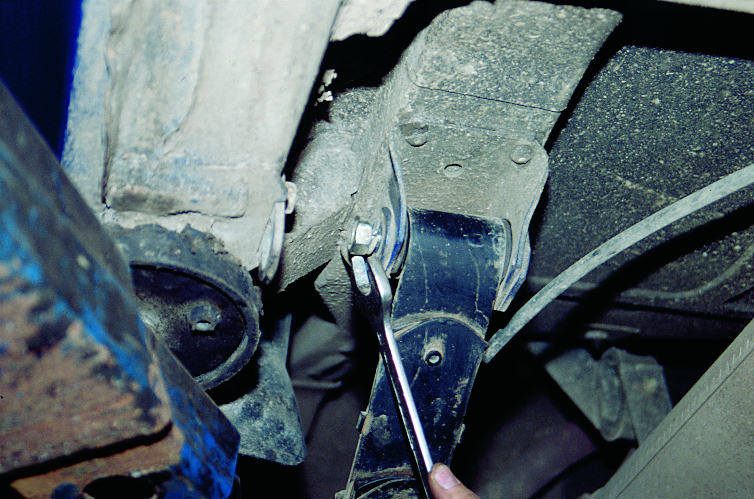

Отворачиваем ключом “на 22” гайку пальца…

…и специальным съемником с обратной стороны извлекаем палец.

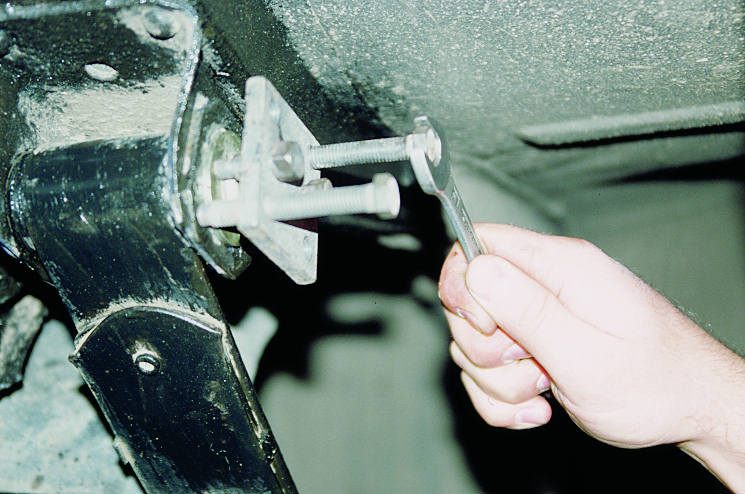

Вынуть палец без специального съемника трудно, но возможно. Для этого, не отворачивайте гайку пальца полностью, оставьте ее на резьбе – заподлицо с торцом. Заверните два болта в резьбовые отверстия шайбы.
Вставив между ними монтажную лопатку, нужно провернуть палец во втулке или сами втулки внутри рессоры. Будьте осторожны, чтобы не сломать болты. Не стремитесь провернуть палец с первого раза. Простучите соединение через медную оправку, ударяя по пальцу со стороны гайки. Соблюдайте аккуратность – промахнувшись, легко погнуть кронштейн.

Так, постепенно раскачивая палец, выбиваем его из резиновых втулок.

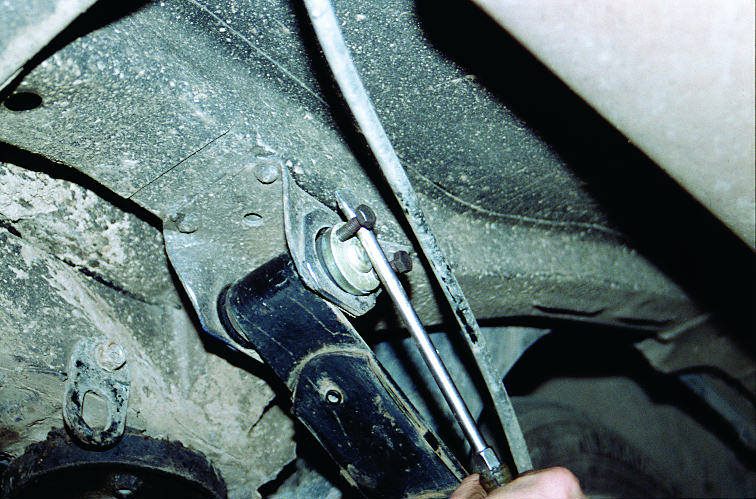

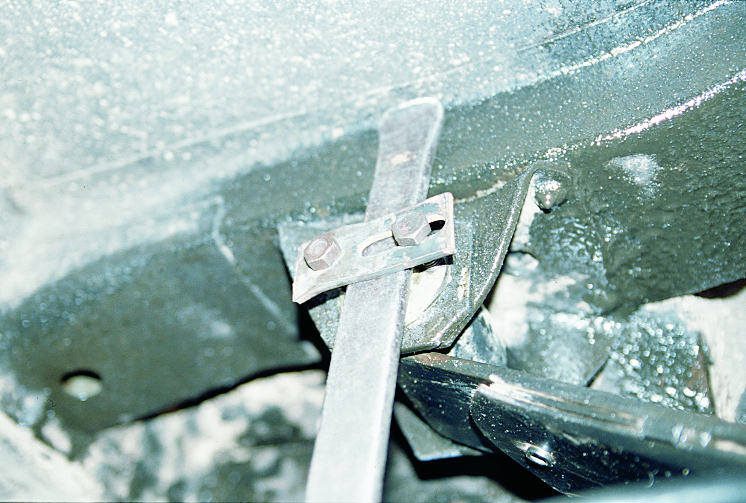

Можно вынуть палец за головки болтов, монтажной лопаткой. Болты для этого необходимо соединить друг с другом металлической пластиной.

Вставив монтажную лопатку между болтами и оперевшись через прокладку о лонжерон, вытягиваем палец.

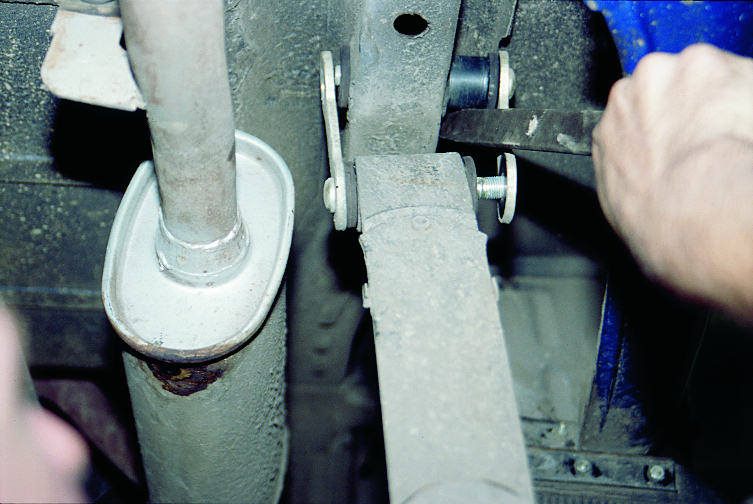

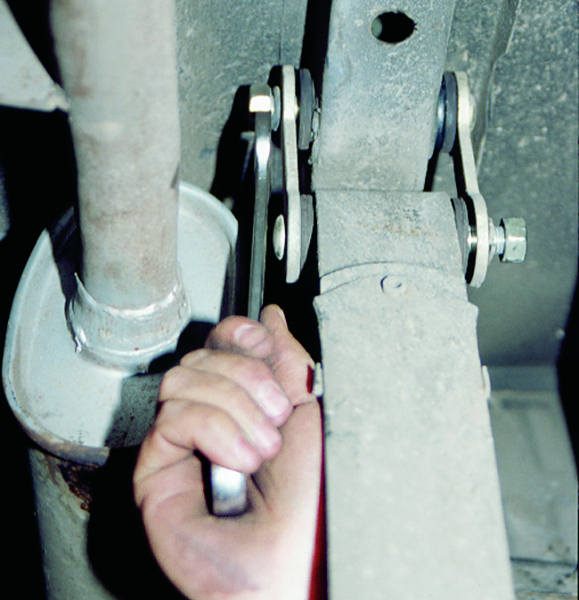

Отворачиваем ключом “на 22” обе гайки серьги.

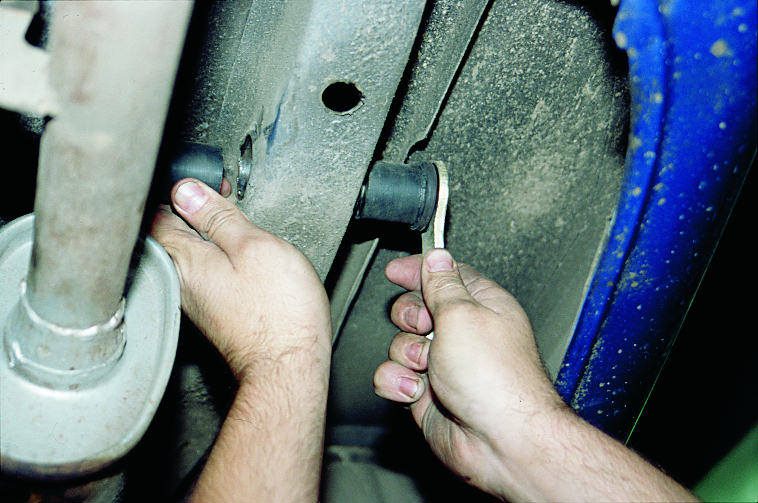

Монтажной лопаткой вынимаем половину серьги и снимаем рессору.

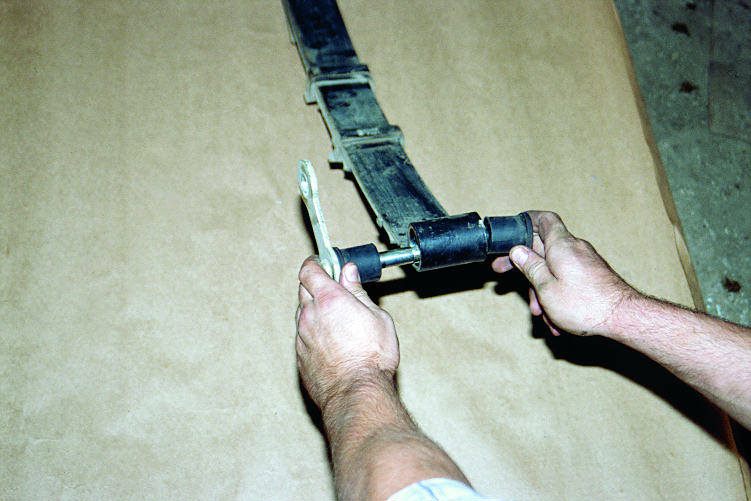

Извлекаем из рессоры вторую половину серьги и втулки.

Разбираем рессору в тисках, зажав ее как можно ближе к центральному болту. Пометьте направление листов рессор, для облегчения сборки.
Распрямляем концы хомутов и снимаем их (см. Замена противоскрипных прокладок рессор).

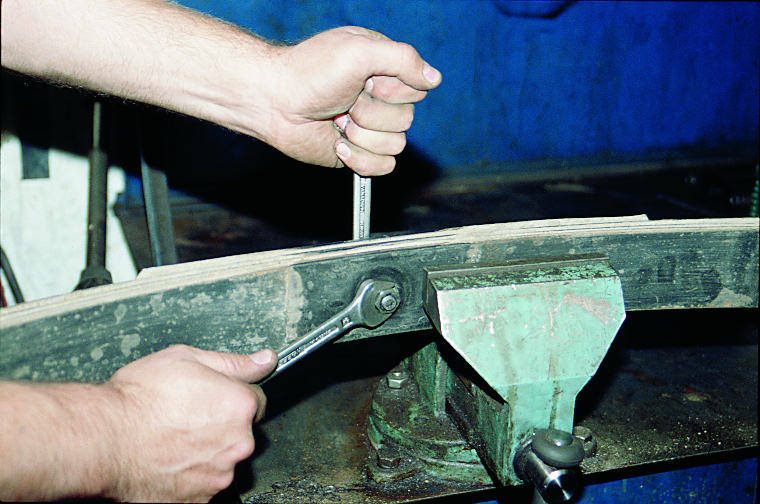

Ключами “на 17“ и “14” отворачиваем гайку центрального болта...

...и вынимаем болт.

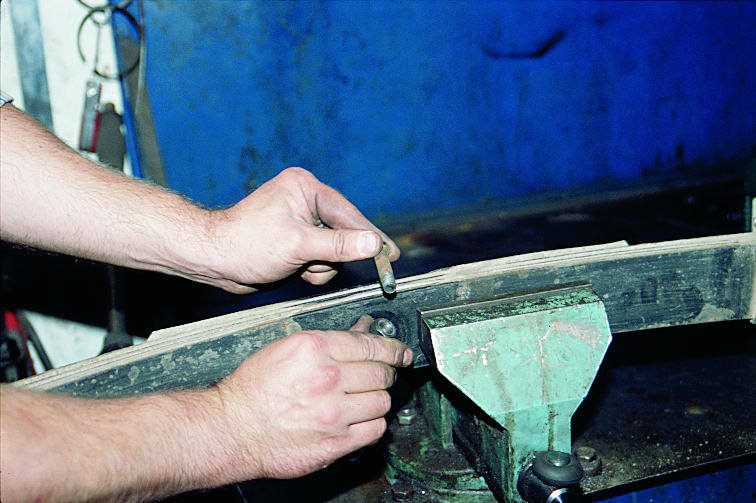

Смазываем графитной смазкой и сжимаем листы рессоры в тисках, совместив отверстия стержнем диаметром 10 мм.
Собираем и устанавливаем рессору в обратной последовательности. При этом сначала присоединяем рессору к кронштейну кузова (коротким концом вперед), а затем крепим серьгу.

Резиновые втулки непосредственно перед установкой смочите бензином и, сразу же, не дав им высохнуть, вставьте в шарнир. Гайки пальцев серьги следует заворачивать поочередно, чтобы не погнуть пластины серьги.

Окончательно затягиваем гайки крепления рессор, опустив автомобиль на колеса.
Также поочередно подтягиваем и гайки стремянок.
Окончательно затягиваем стремянки рессор до соприкосновения фланцев обойм друг с другом. При этом рекомендуется загрузить багажник так, чтобы рессоры выпрямились.
