3. Двигатель ЗМЗ-402

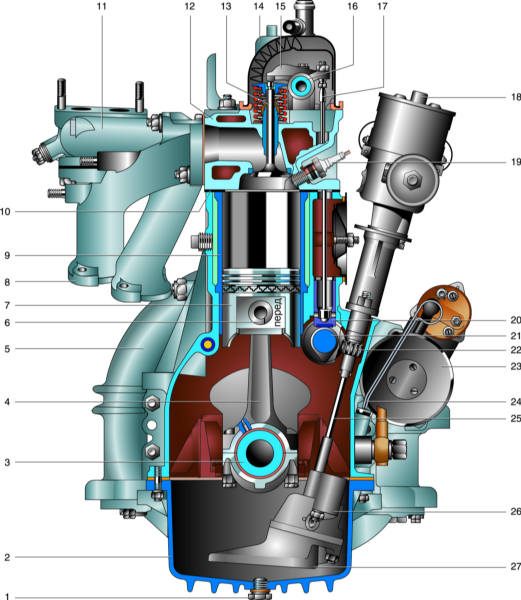

Поперечный разрез двигателя

1 – пробка маслосливная;
2 – поддон картера;
3 – коленчатый вал;
4 – шатун;
5 – картер;
6 – поршневой палец;
7 – поршень;
8 – выпускной коллектор;
9 – гильза цилиндра;
10 – прокладка головки блока цилиндров;
11 – впускной трубопровод;
12 – головка блока цилиндров;
13 – клапан;
14 – крышка головки блока цилиндров;

15 – коромысло клапана;
16 – ось коромысел;
17 – штанга;
18 – датчик-распределитель;
19 – свеча зажигания;
20 – толкатель;
21 – распределительный вал;
22 – шестерня привода масляного насоса и датчика-распределителя;
23 – стартер;
24 – масломерный щуп;
25 – валик привода масляного насоса;
26 – масляный насос;
27 – маслозаборник.

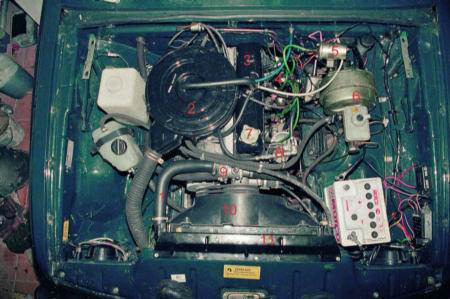

Расположение основных агрегатов в моторном отсеке

1 – труба подвода охлаждающей жидкости к радиатору;
2 – воздушный фильтр;
3 – крышка головки блока цилиндров;
4 – датчик-распределитель;
5 – катушка зажигания;
6 – вакуумный усилитель тормозов;

7 – пробка маслозаливной горловины;
8 – топливный фильтр тонкой очистки;
9 – термостат;
10 – кожух вентилятора;
11 – радиатор.
