3.13. Снятие оси коромысел и штанг толкателей

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем крышку коромысел клапанов (см. Регулировка зазора между клапанами и коромыслами).

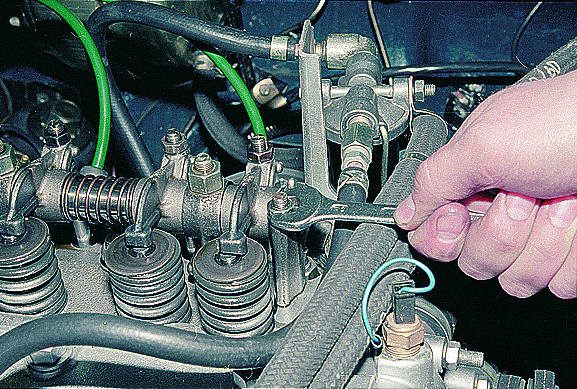

Ключом “на 13” отворачиваем две гайки боковых стоек…

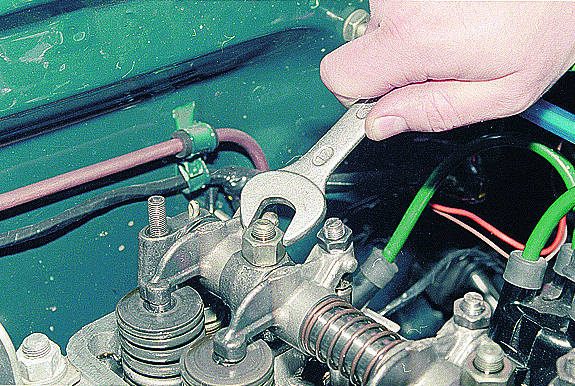

…и ключом или головкой “на 17” четыре гайки остальных четырех стоек оси коромысел.

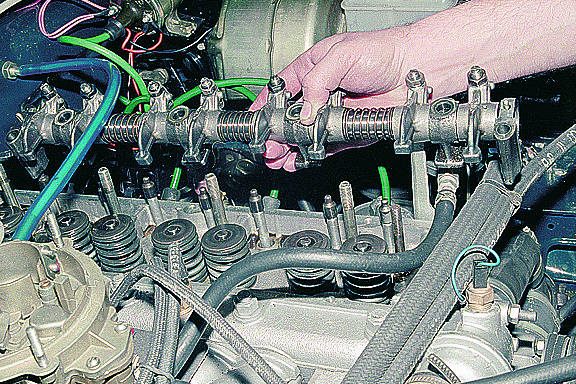

Снимаем ось коромысел со шпилек.

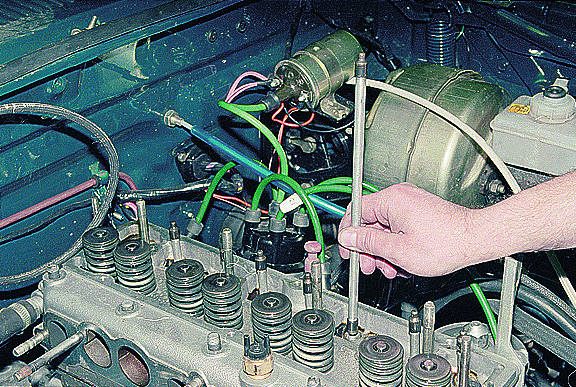

Извлекаем восемь штанг толкателей.

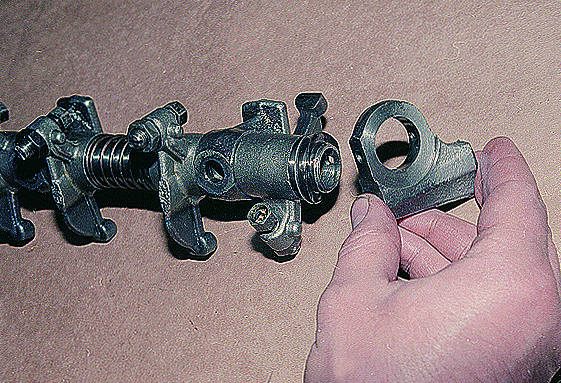

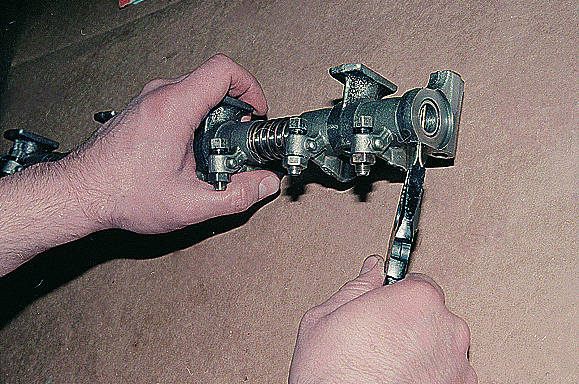

Расшплинтовываем опору оси…

…и снимаем ее.

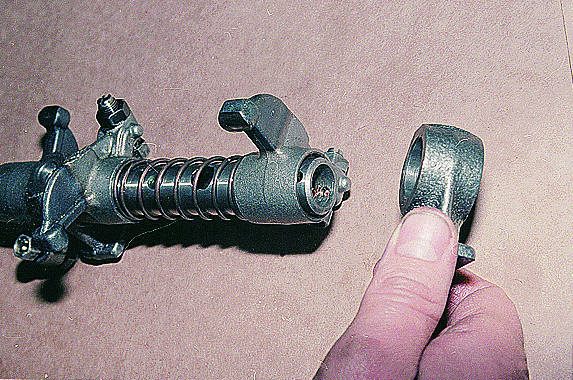

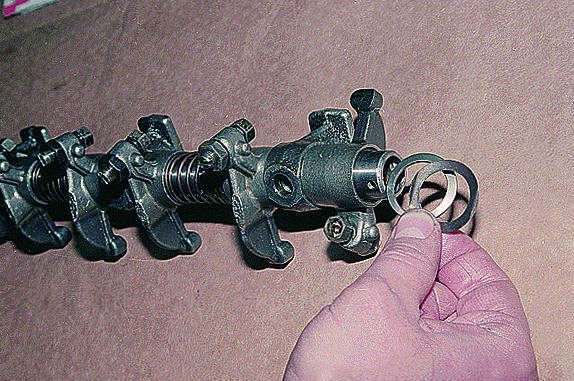

Снимаем две шайбы…

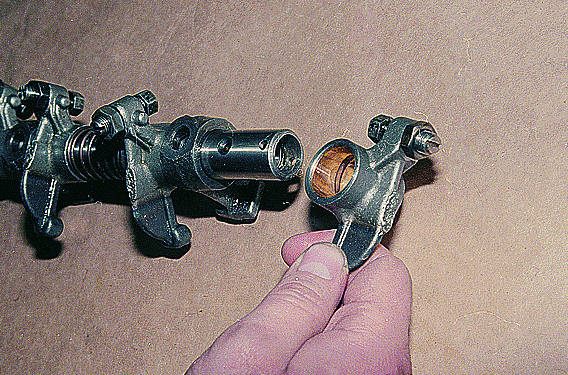

…и коромысло клапана.

Затем снимаем следующую опору, коромысло, пружину и т.д., раскладывая детали в порядке разборки.

Собираем ось коромысел в обратной последовательности.

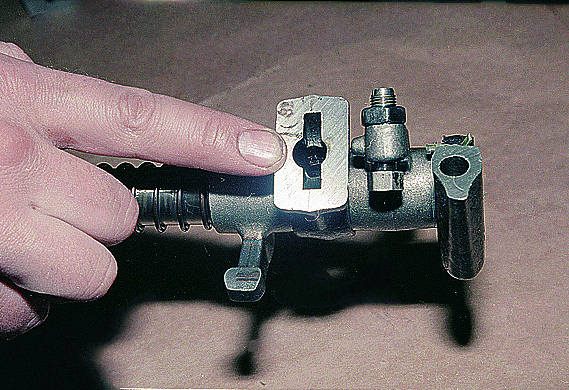

Одна из опор имеет отверстие для подачи масла внутрь оси и далее к коромыслам. При установке узла отверстие опоры должно совпасть с каналом подачи масла в головке блока цилиндров.
