12. Коробка передач

Пятиступенчатая коробка передач

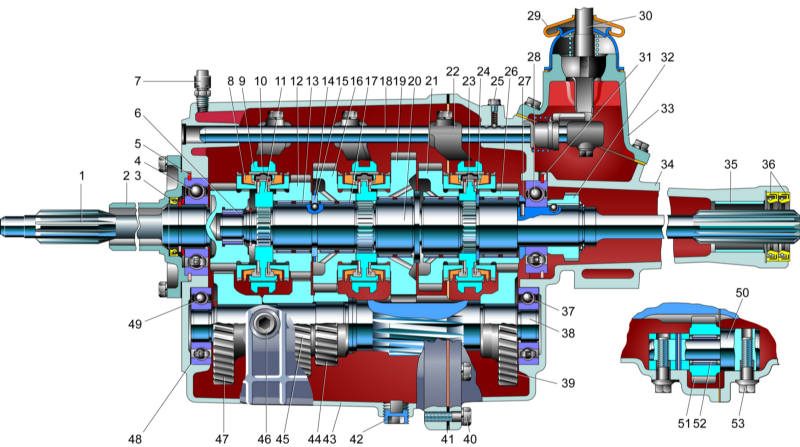

Пятиступенчатая коробка передач (продольный разрез)

1 – первичный вал;
2 – крышка подшипника;
3 – манжета;
4 – подшипник первичного вала;
5 – кольцо стопорное;
6 – роликовый подшипник вторичного вала;
7 – сапун;
8 – блокирующее кольцо;
9 – муфта включения III - IV передач;
10 – сухарь синхронизатора;
11 – ступица муфты включения III - IV передач;
12 – шестерня III передачи;
13 – игольчатый подшипник;
14 – кольцо стопорное;
15 – полукольцо;
16 – шестерня II передачи;
17 – игольчатый подшипник;
18 – шток переключения;
19 – шестерня I передачи;
20 – вторичный вал;
21 – шестерня заднего хода;
22 – вилка включения V передачи и заднего хода;
23 – ступица муфты включения V передачи и заднего хода;
24 – кольцо стопорное;
25 – болт крепления пластины фиксатора;
26 – шестерня V передачи;

27 – шайба упорная;
28 – подшипник вторичного вала;
29 – защитный уплотнитель;
30 – рычаг переключения;
31 – стопорное кольцо;
32 – шестерня привода датчика спидометра;
33 – корпус рычага переключения;
34 – задний картер;
35 – сталебаббитовая втулка;
36 – манжеты;
37 – задний подшипник промежуточного вала;
38 – промежуточный вал;
39, 44, 45 – шестерни V, II, III передач промежуточного вала;
40 – болт;
41 – прокладка картера;
42 – пробка сливная;
43 – передний картер;
46 – пробка заливная;
47 – шестерня привода промежуточного вала;
48 – прокладка регулировочная;
49 – передний подшипник промежуточного вала;
50 – ось промежуточной шестерни заднего хода;
51 – промежуточная шестерня заднего хода;
52 – роликовый подшипник шестерни;
53 – болт крепления втулки оси промежуточной шестерни заднего хода.
