11.2. Снятие и установка сцепления

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем карданный вал.
Снимаем коробку передач (см. Снятие коробки передач).
Снимаем главный цилиндр сцепления (см. соответствующий раздел в главе Диафрагменное сцепление)

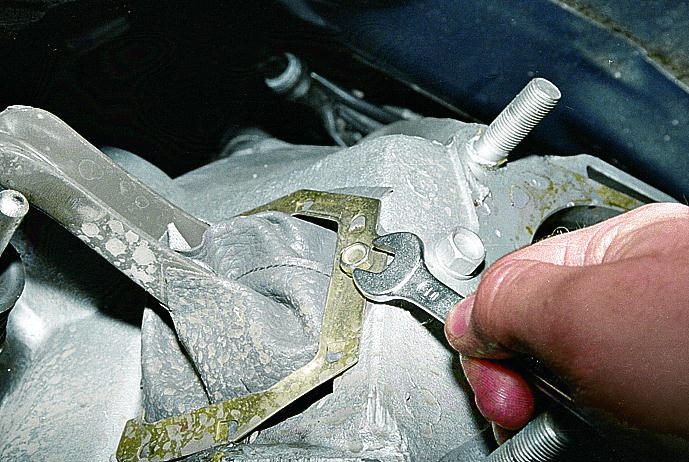

Ключом “на 10” отворачиваем болт...

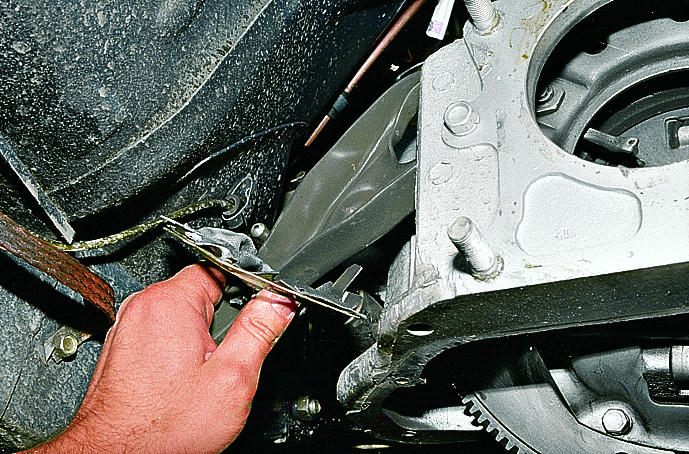

...и вынимаем вилку выключения сцепления.

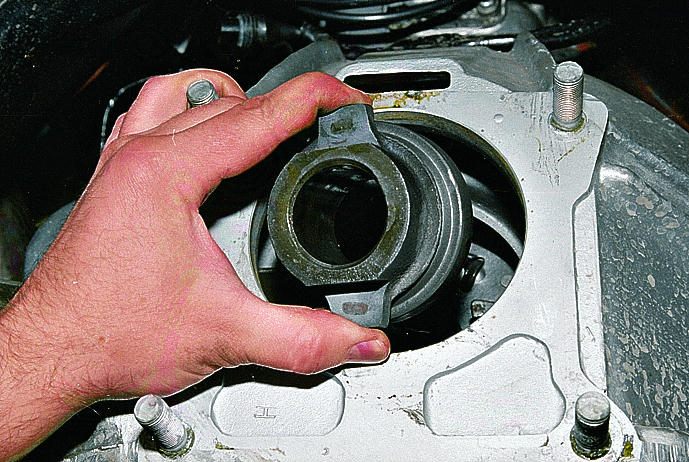

Из картера вынимаем подшипник выключения сцепления.

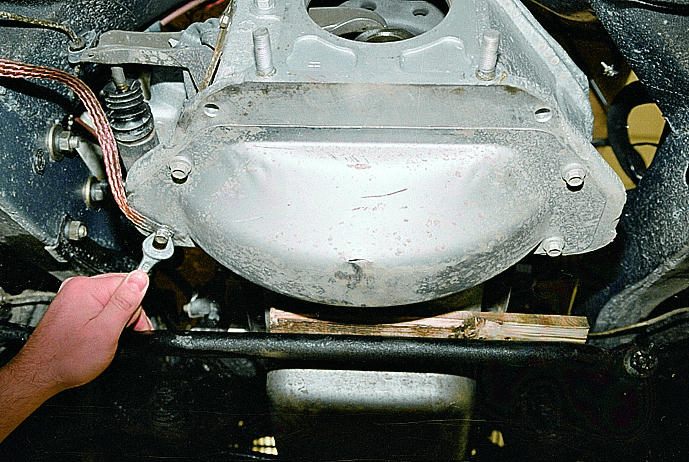

Ключом “на 12” отворачиваем четыре болта...

...и снимаем нижнюю часть картера.

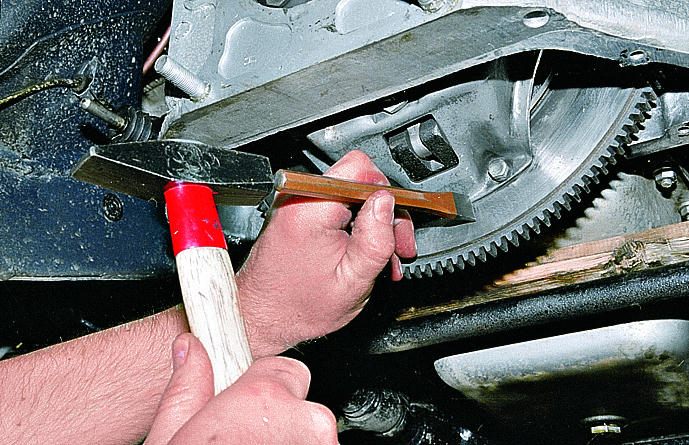

Керном помечаем положение кожуха ведущего диска на маховике.

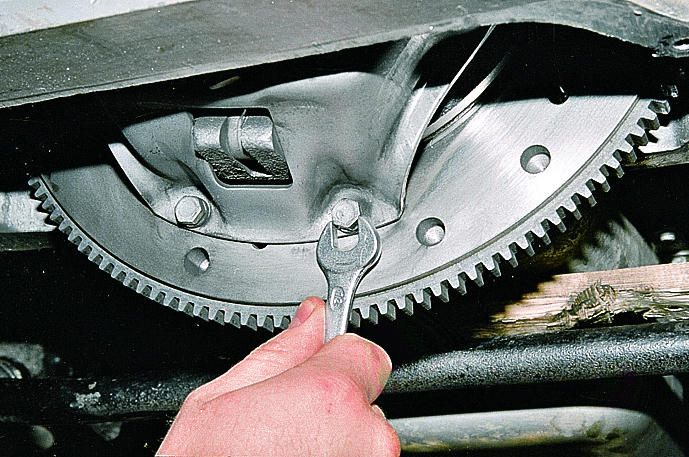

Ключом “на 12” отворачиваем шесть болтов крепления кожуха...

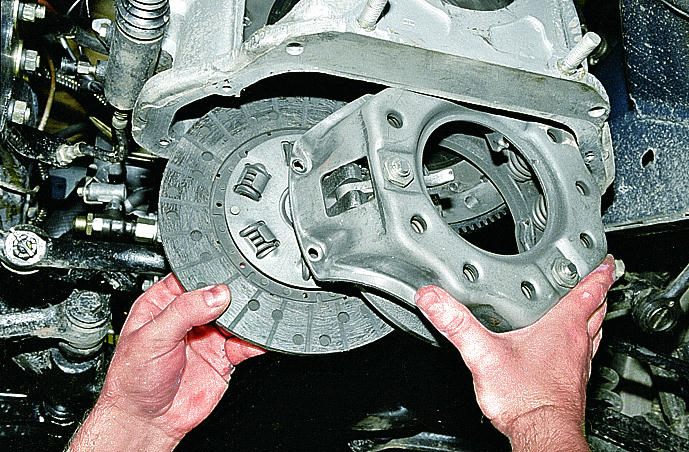

...и вынимаем ведомый диск и кожух сцепления.

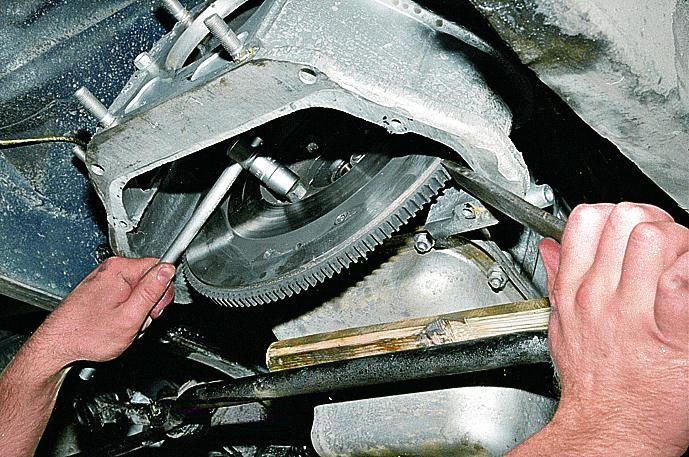

Отверткой отгибаем стопорные шайбы и, удерживая маховик от проворачивания монтажной лопаткой, головкой “на 17” отворачиваем четыре гайки крепления маховика...

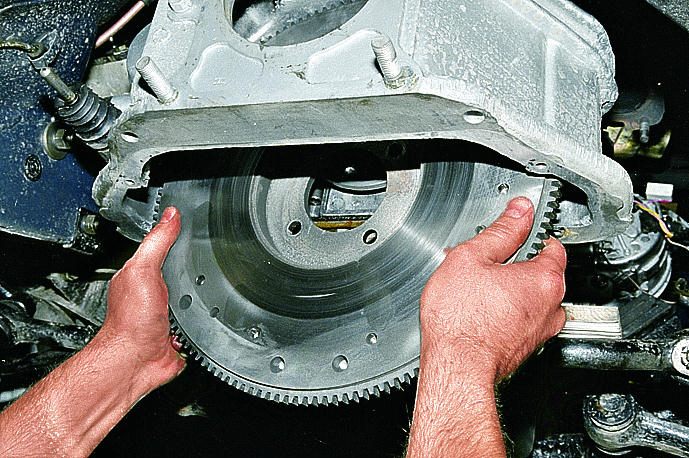

...и вынимаем маховик.

Контроль и дефектация деталей пружинно-рычажного сцепления, а также операции по снятию главного, рабочего цилиндров и шланга привода выключения сцепления производятся так же как и в случае обслуживания и ремонта диафрагменного сцепления.
Сборку сцепления производим в обратной последовательности.
