7. Комплексная система управления двигателя ЗМЗ-4062

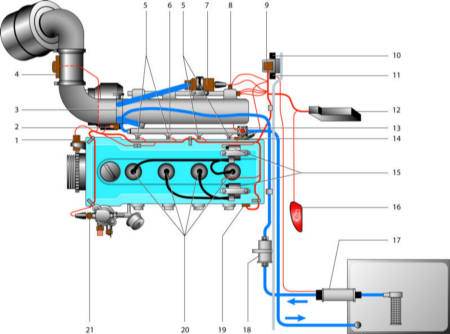

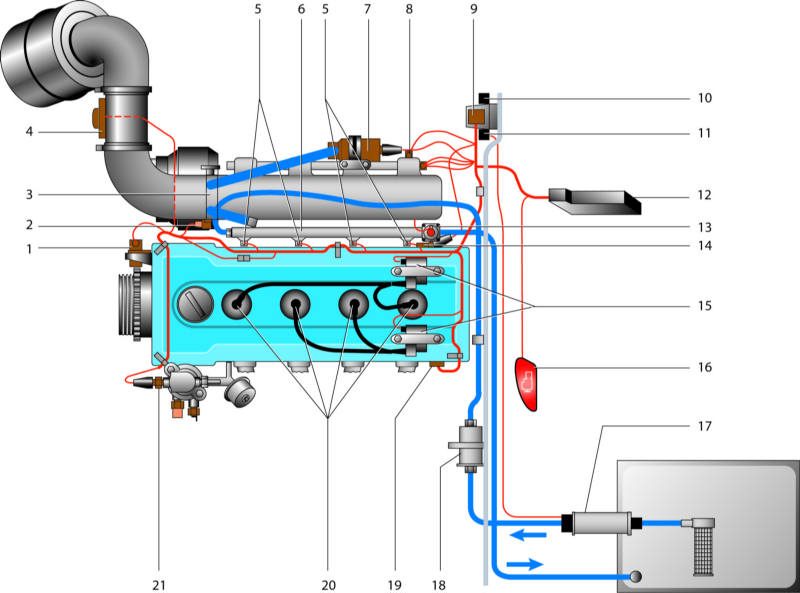

Схема комплексной системы управления работой двигателя ЗМЗ-4062

1 – датчик углового положения коленчатого вала (датчик синхронизации);
2 – датчик положения дроссельной заслонки;
3 – дроссельная заслонка;
4 – датчик массового расхода воздуха;
5 – электромагнитные форсунки;
6 – топливная рампа;
7 – регулятор дополнительного воздуха;
8 – датчик температуры воздуха во впускном трубопроводе;
9 – диагностический разъем;
10 – реле системы управления двигателем;
11 – реле топливного насоса;

12 – электронный блок управления двигателем;
13 – регулятор давления топлива;
14 – датчик детонации;
15 – катушки зажигания;
16 – лампа сигнализатора;
17 – топливный насос;
18 – топливный фильтр;
19 – датчик положения распределительного вала (фазы);
20 – свечи зажигания;
21 – датчик температуры охлаждающей жидкости.
