15. Передняя подвеска

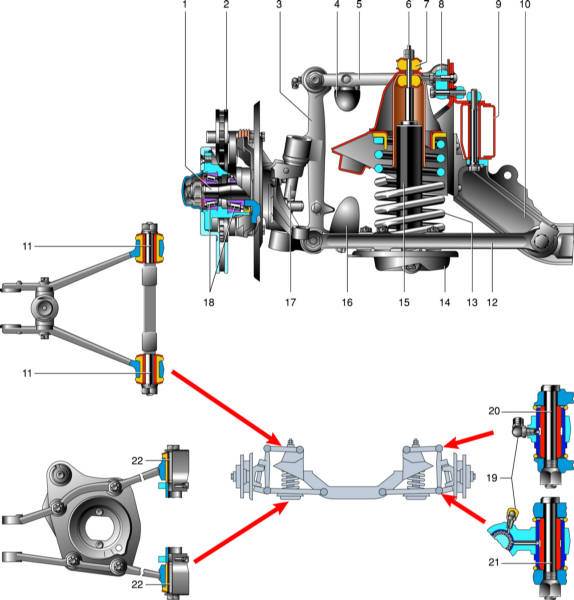

Элементы передней подвески

1 – цапфа поворотного кулака;
2 – тормозной диск;
3 – стойка;
4 – верхний буфер;
5 – верхний рычаг;
6 – шток амортизатора;
7 – подушки верхнего крепления амортизатора;
8 – ось верхнего рычага;
9 – лонжерон;
10 – балка;
11 – резинометаллические шарниры верхнего рычага;

12 – нижний рычаг;
13 – пружина;
14 – нижняя чашка пружины;
15 – амортизатор;
16 – нижний буфер;
17 – шкворень;
18 – роликовые подшипники ступицы колеса;
19 – пресс-масленки;
20, 21 – резьбовые шарниры стойки;
22 – резинометаллические шарниры нижнего рычага.
