15.5. Снятие оси верхних рычагов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем с оси верхние рычаги (кроме заднего рычага с левой стороны (см. Снятие верхних рычагов).

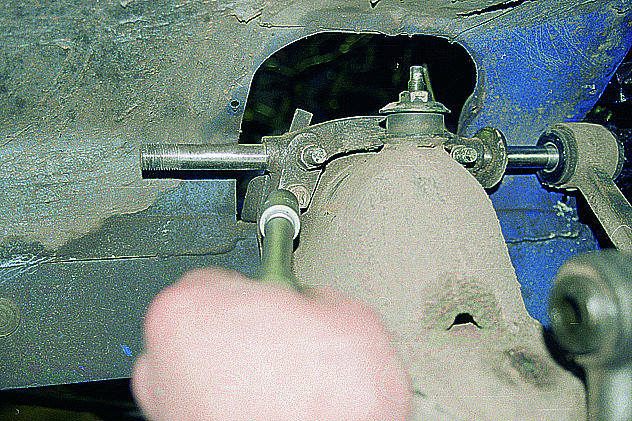

Головкой “на 14” с удлинителем отворачиваем два болта и две гайки.

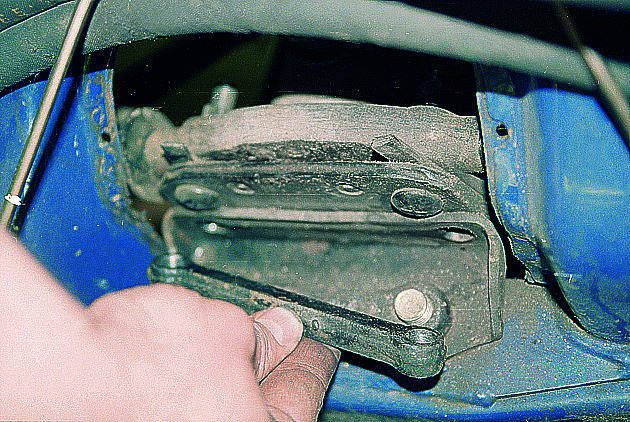

Снимаем верхнюю резьбовую планку.

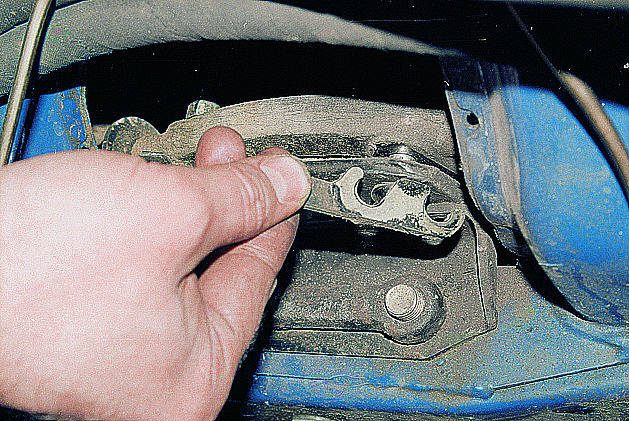

Вынимаем два пакета регулировочных прокладок. Чтобы не перепутать – помечаем их.

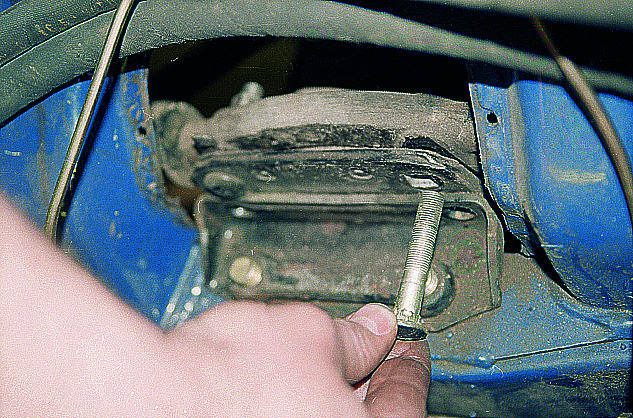

Вынимаем болты и снимаем ось верхних рычагов.

Установку оси проводим в обратной последовательности. Пакеты регулировочных прокладок следует установить на свои прежние места, иначе нарушатся углы установки передних колес.
