3.15. Разборка головки блока цилиндров

 ПОРЯДОК ВЫПОЛНЕНИЯ

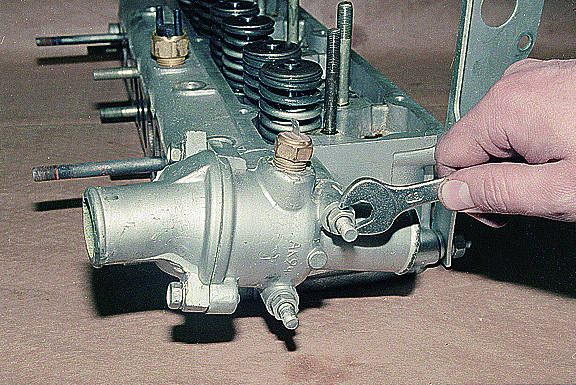

Ключом “на 13” отворачиваем гайки…

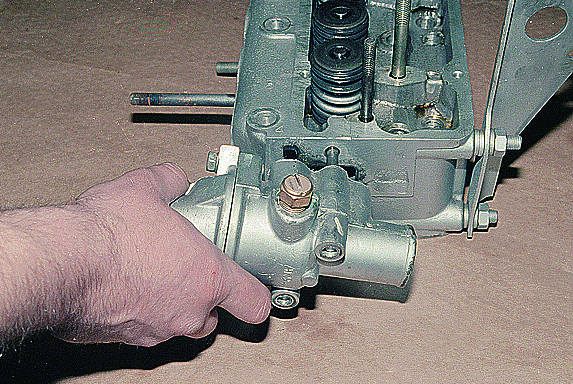

…и снимаем с головки корпус термостата.

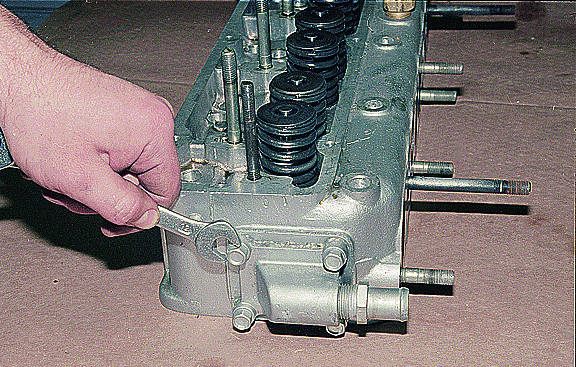

Ключом “на 12” отворачиваем четыре болта…

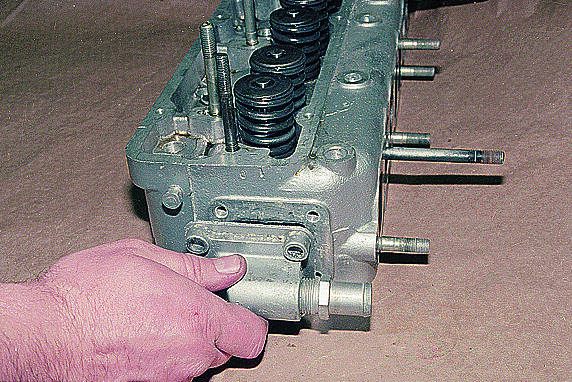

…и снимаем заднюю крышку головки блока цилиндров.

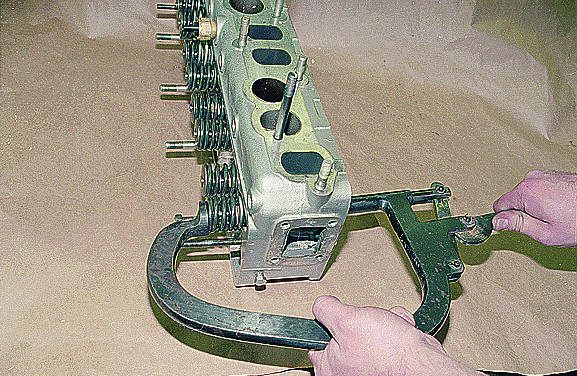

Демонтируем клапаны с помощью съемника.

В данном съемнике конструкцией предусмотрен упор для клапана…

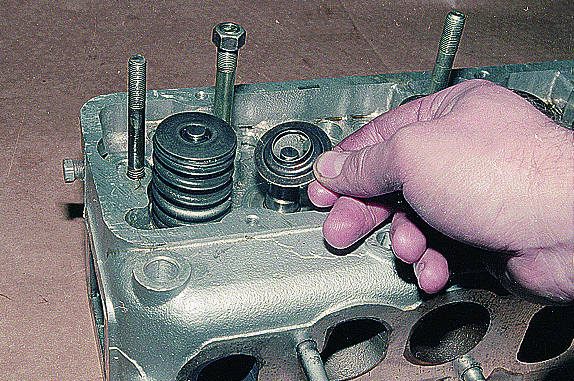

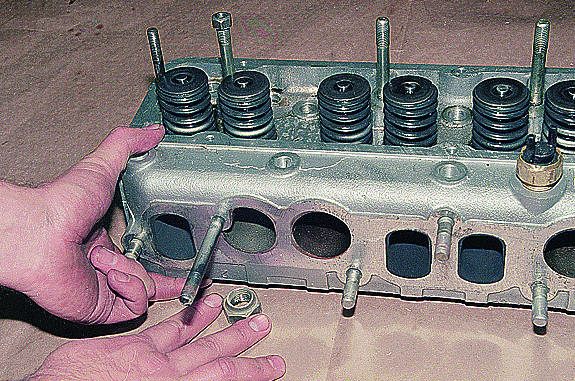

Если его нет, подкладываем под клапан подходящий упор, например гайку.

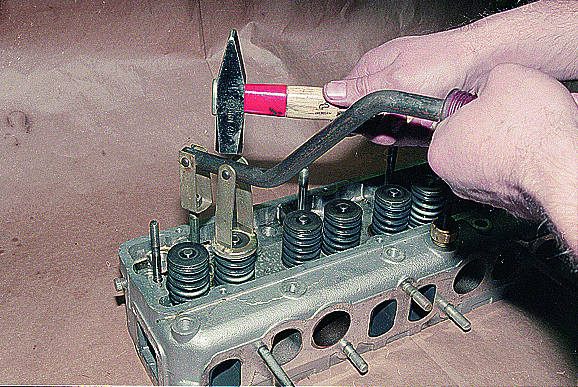

Надавливая на тарелку клапана приспособлением, сжимаем пружину. Если тарелка “подклинивает”, допускается постукивание по упору рассухаривателя молотком.

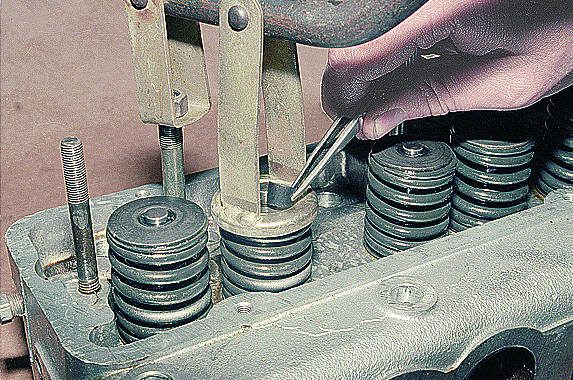

Удерживая пружины сжатыми, пинцетом извлекаем два сухаря и плавно отпускаем пружины.

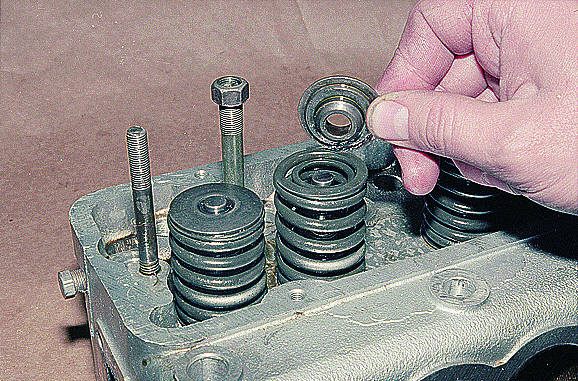

Убрав приспособление, снимаем тарелку…

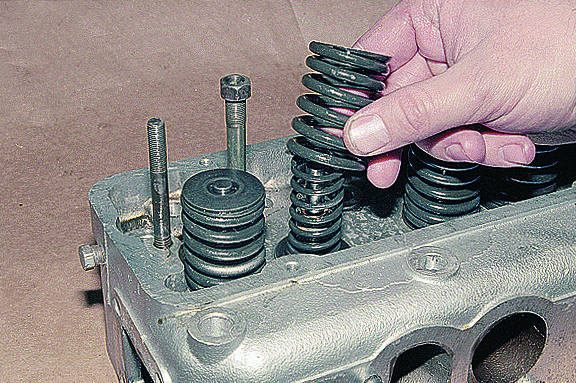

…и две пружины.

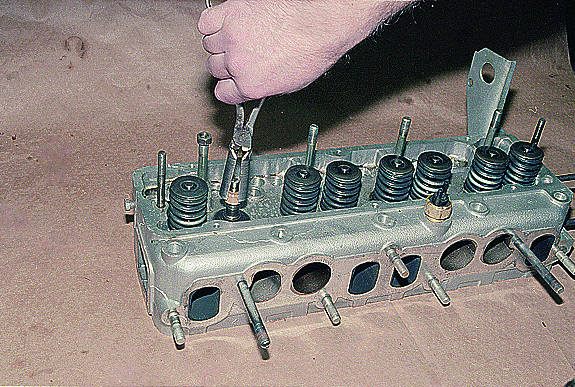

Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.

Снимаем опорную шайбу.

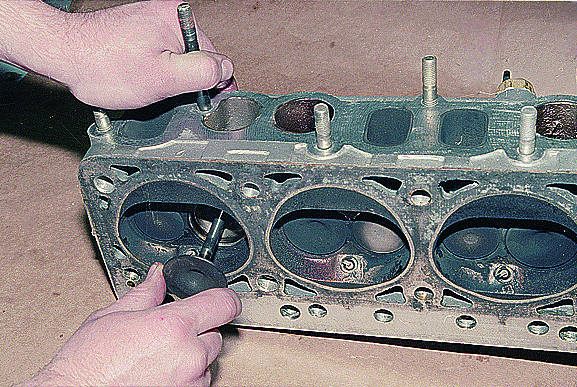

Извлекаем клапан из головки блока.

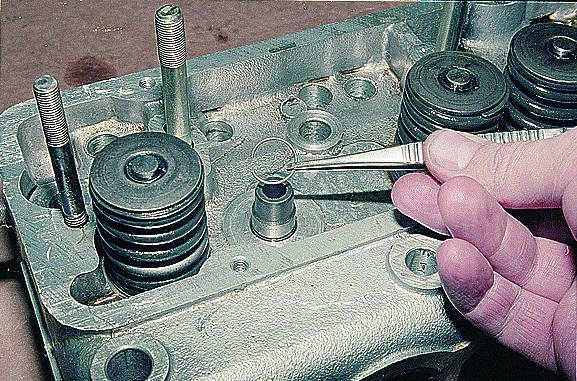

При износе направляющей втулки клапана, поддеваем отверткой и снимаем стопорное кольцо.

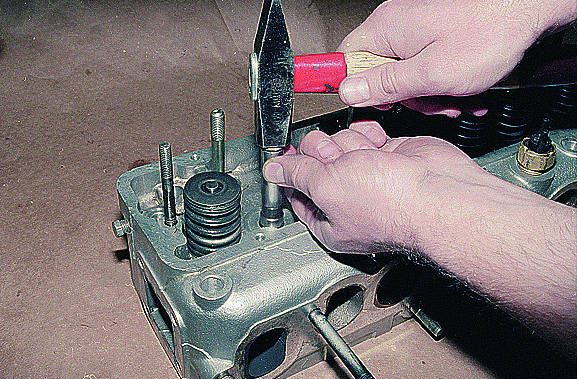

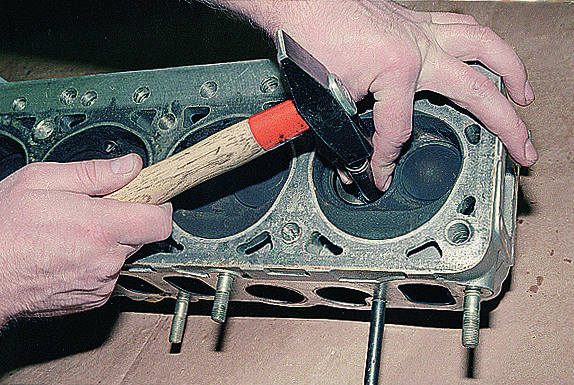

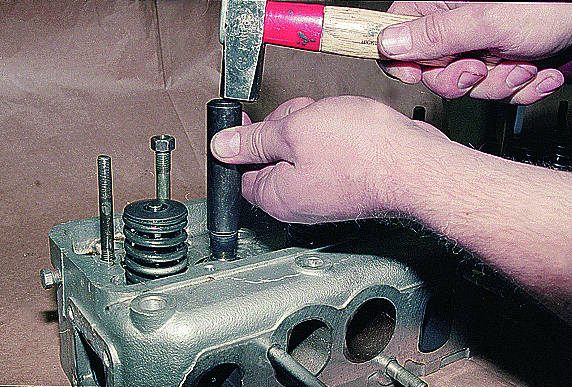

Ударами молотка через оправку выбиваем втулку.

Охлаждаем втулку в сухом льду (двуокись углерода), а головку блока нагреваем до температуры 160–180°С,…

…и с небольшим усилием запрессовываем втулку. Ее выступание над головкой должно быть 20 мм.

Внутренний диаметр ремонтной втулки уменьшен на 0,38 мм и развертывается под необходимый размер после запрессовки ее в головку блока.
При ремонте новые клапаны притираем к седлам (см. Разборка и ремонт головки блока цилиндров).

Сборку головки блока производим в обратной последовательности, устанавливая с помощью оправки новые маслоотражательные колпачки.
