3.14. Снятие головки блока цилиндров

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем карбюратор (см. Снятие карбюратора).
Снимаем впускной и выпускной коллекторы (см. Снятие коллекторов).
Отсоединяем от свечей наконечники высоковольтных проводов.
Снимаем крышку коромысел, ось коромысел и вынимаем штанги толкателей (см. Снятие оси коромысел и штанг толкателей).
Сливаем из двигателя охлаждающую жидкость (см. Замена охлаждающей жидкости).

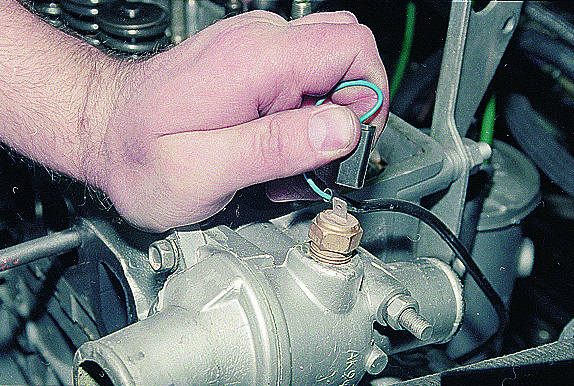

Отсоединяем провод от датчика температуры охлаждающей жидкости.

Отсоединяем шланги от термостата (см. Замена термостата).

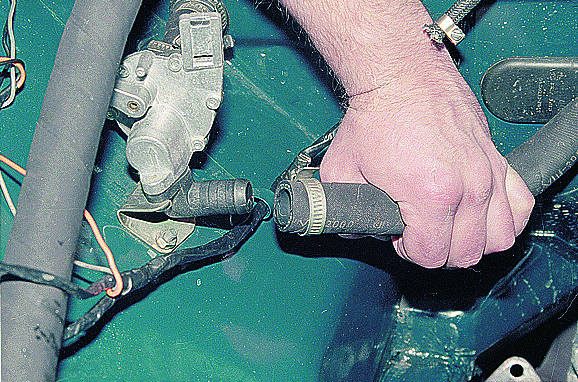

Отсоединяем шланг от крана отопителя.

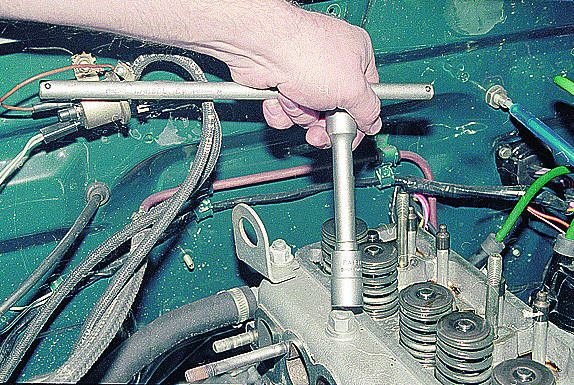

Головкой “на 17” отворачиваем десять гаек…

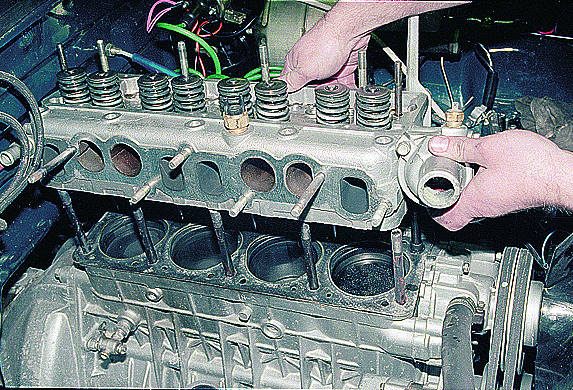

…и снимаем головку блока цилиндров…

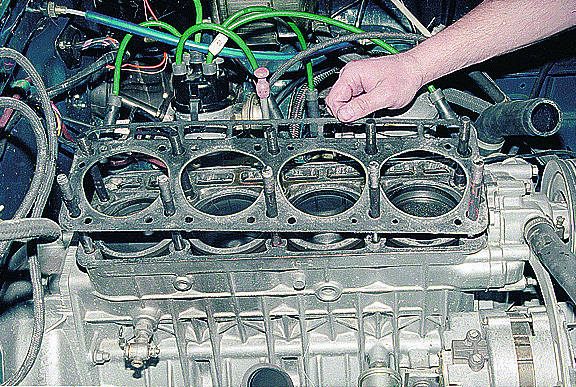

…вместе с прокладкой.

Устанавливаем головку в обратной последовательности, предварительно натерев прокладку головки блока цилиндров графитовым порошком и надев ее на шпильки блока.
Затягиваем гайки головки блока динамометрическим ключом до момента сопротивления 8,3–9 кгс.м, соблюдая порядок, указанный на рисунке.

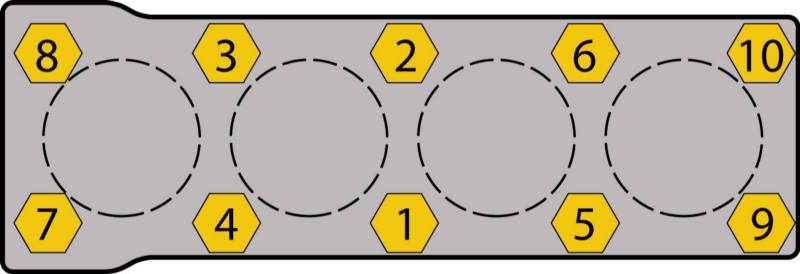

Порядок затяжки болтов крепления головки блока цилиндров
