4.5. Снятие и разборка фильтра тонкой очистки топлива

 ПОРЯДОК ВЫПОЛНЕНИЯ

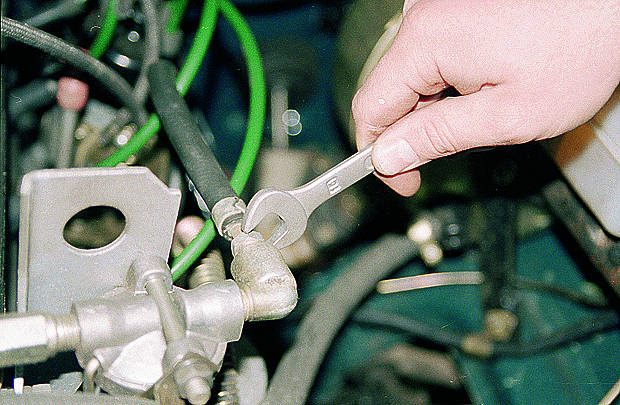

Ключом “на 14” отворачиваем штуцер подводящего шланга и отсоединяем его от фильтра.

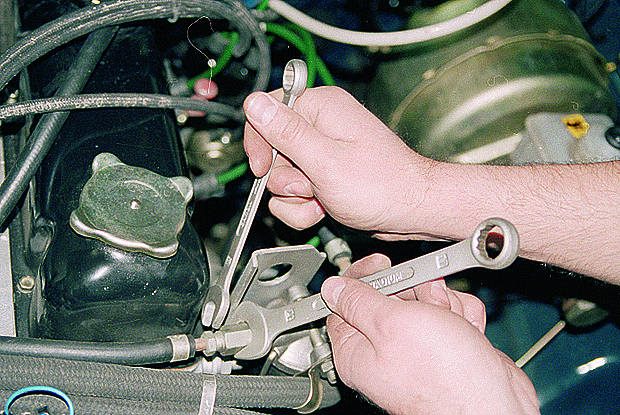

Придерживая переходник ключом “на 17”, ключом “на 14” отворачиваем штуцер отводящего шланга и отсоединяем его от фильтра.

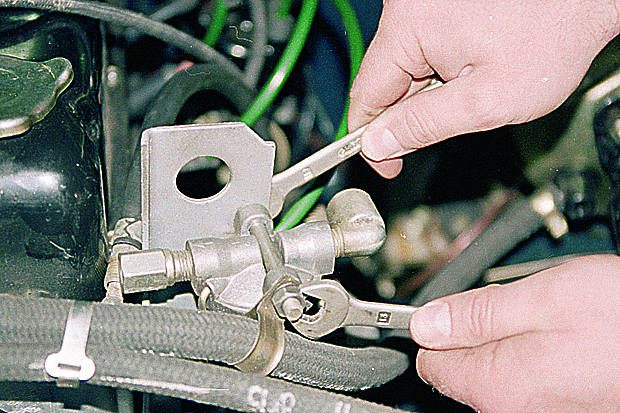

Удерживая болт ключом “на 13”, отворачиваем гайку...

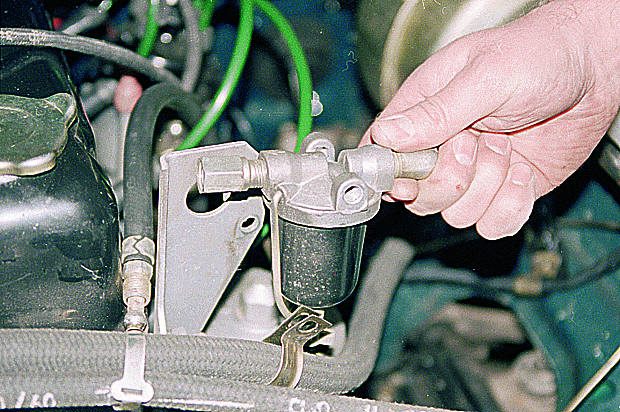

...и снимаем фильтр.

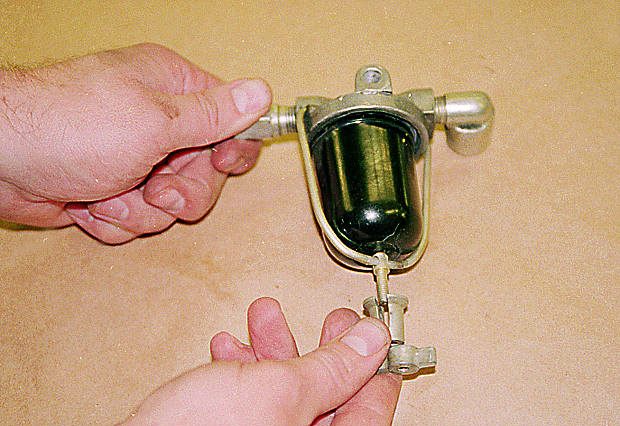

Отворачиваем гайку-барашек и снимаем ее вместе с держателем.

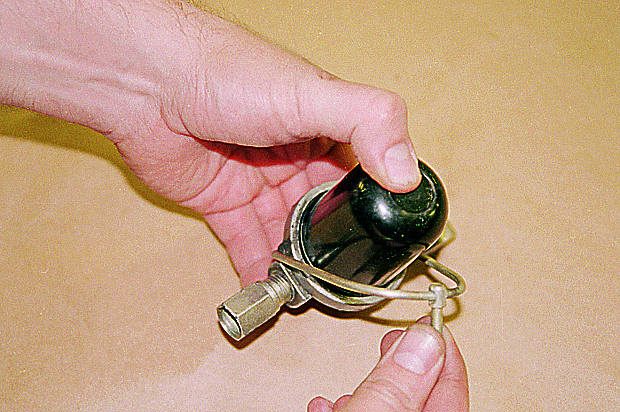

Отводим коромысло в сторону...

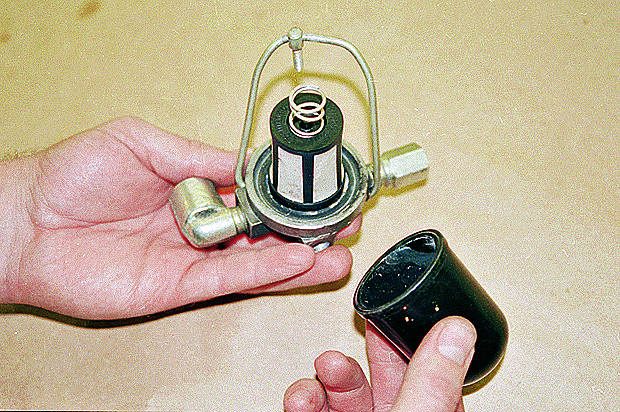

...и снимаем стакан-отстойник.

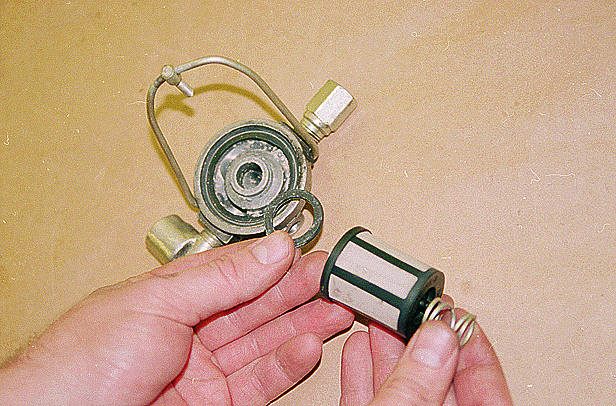

Вынимаем из фильтра фильтрующий элемент, пружину и резиновую прокладку.

Промыв или заменив фильтрующий элемент, собираем фильтр в обратной последовательности.
