5.2.16. Установка топливного насоса высокого давления

Топливная система работает при высоких давлениях (1350 бар).
Не проводите никакие работы на топливной системе при работающем двигателе или в течение 30 секунд после его остановки.
Всегда соблюдайте меры предосторожности.
При работе обеспечьте абсолютную чистоту.

ПОРЯДОК ВЫПОЛНЕНИЯ

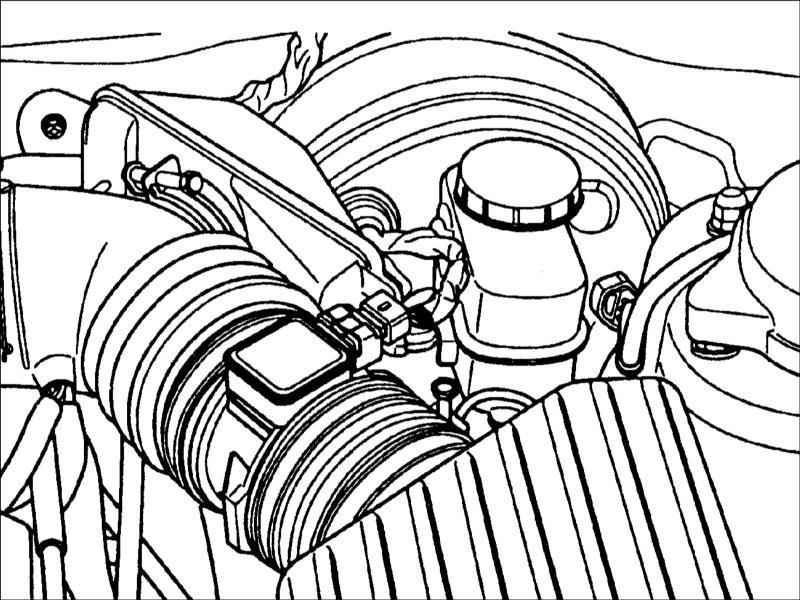

Вставьте муфту в насос.
Нанесите тонкий слой смазочного материала на уплотнительное кольцо и установите топливный насос на головку цилиндров, одновременно поворачивая насос для зацепления вала насоса с распределительным валом.
Нанесите на резьбу болтов крепления топливного насоса блокирующий состав, исключающий их самопроизвольное отворачивание.
Вверните болты с шайбами и затяните их требуемым моментом. Момент затяжки: 13–18 Н•м.

Установите трубопровод высокого давления. Момент затяжки: 18–23 Н•м.
