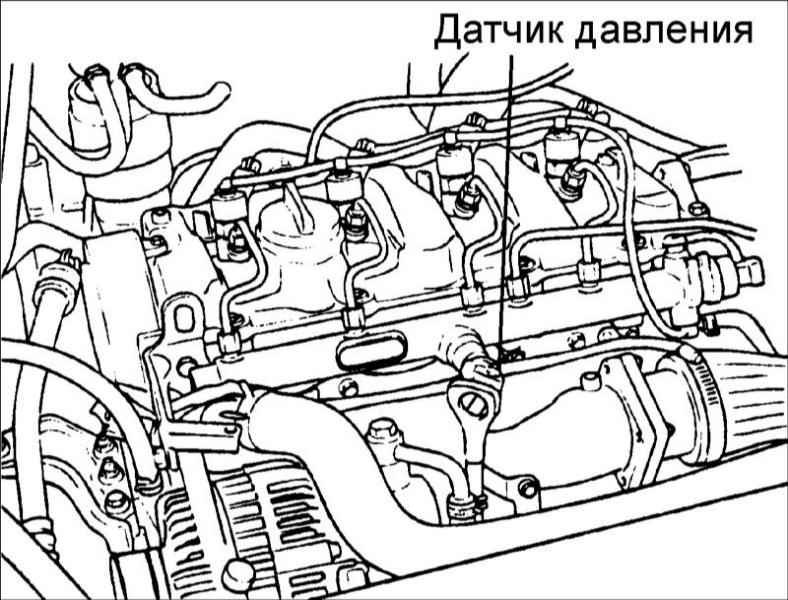

5.2.22. Датчик давления топлива в аккумуляторе высокого давления (RPS)

Датчик измеряет мгновенное давление топлива в аккумуляторе высокого давления и передает сигнал ЕСМ.

Топливо под давлением через отверстие воздействует на диафрагму датчика, на которой установлен элемент датчика (полупроводниковое устройство). преобразовывающий давление в электрический сигнал. Через контакты разъема и электрическую цепь генерированный и усиленный сигнал передается ECU.

Замена датчика

ПОРЯДОК ВЫПОЛНЕНИЯ

Если выходное напряжение датчика RPS не соответствует требуемому, замените датчик.
Замените датчик с учетом следующих требований.

если датчик устанавливается повторно, замените уплотнительную шайбу, изготовленную из мягкого металла;
при снятии уплотнения не повредите уплотняемую поверхность;
при установке датчика нанесите на уплотнительную шайбу немного смазочного материала;
момент затяжки: 35±2 Н•м.
