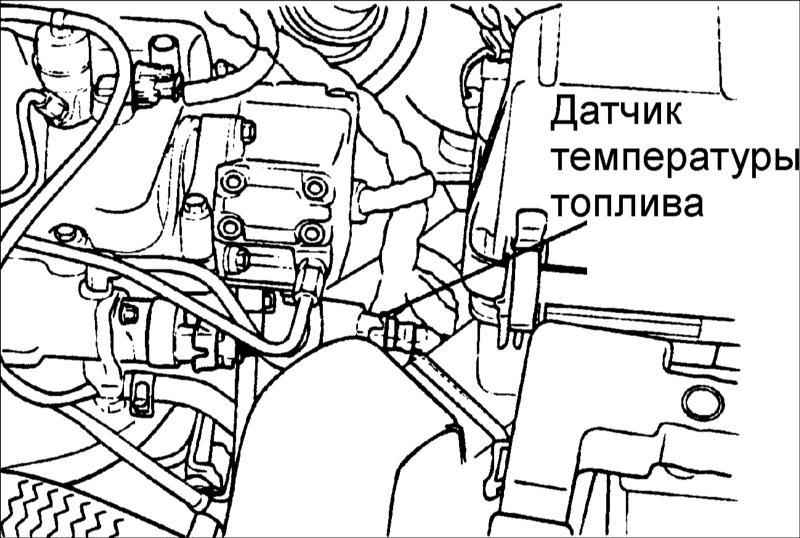

5.2.23. Датчик температуры топлива (FTS)

В качестве основного элемента датчика температуры топлива используется терморезистор с отрицательным температурным коэффициентом (NIC), который является частью контура делителя напряжения. В качестве опорного используется напряжение 5 В.

Падение напряжения на терморезисторе передается ЕСМ через аналого–цифровой преобразователь (ADC). В соответствии с характеристикой, записанной в память, ЕСМ определяет температуру как функцию напряжения.

Проверка датчика

Проверку датчика проводите после поворота ключа в замке зажигания в положение ON или START.

Температура	Сопротивление, кОм
–30°C	22,22–31,78
–20°C	13,24–18,10
0°C	5,18–6,60
20°C	2,27–2,73
40°C	1,059–1,281
60°C	0,538–0,650
80°C	0,322–0,298
100°C	0,185–0,167
120°C	0,097–0,127
