5.2.21. Форсунки

В системе Common Rail используются специальные форсунки с гидравлическим усилением и электрическим элементом пуска (соленоидальный клапан) для обеспечения подачи нужного количества топлива в камеру сгорания.

Для обеспечения точного количества впрыскиваемого топлива открытие форсунки должно происходить очень быстро, что требует подачи ECU высокого напряжения. После полного открытия иглы распылителя ток, подводимый к соленоидальному клапану, уменьшается до величины, достаточной для удержания соленоидального клапана в открытом положении. Количество впрыскиваемого топлива определяется периодом открытия распылителя и давлением в системе. После прекращения подачи напряжения к соленоидальному клапану игла распылителя опускается вниз и герметично перекрывает подачу топлива под высоким давлением в камеру сгорания.

Проверка функционирования

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Используя токоизмерительные клещи прибора для проверки двигателя, проверьте функционирование топливных форсунок. Токоизмерительные клещи должны соответствовать следующим требованиям:
    1. диапазон измерений более 25 А;
    2. частотный диапазон более 100 кГц.

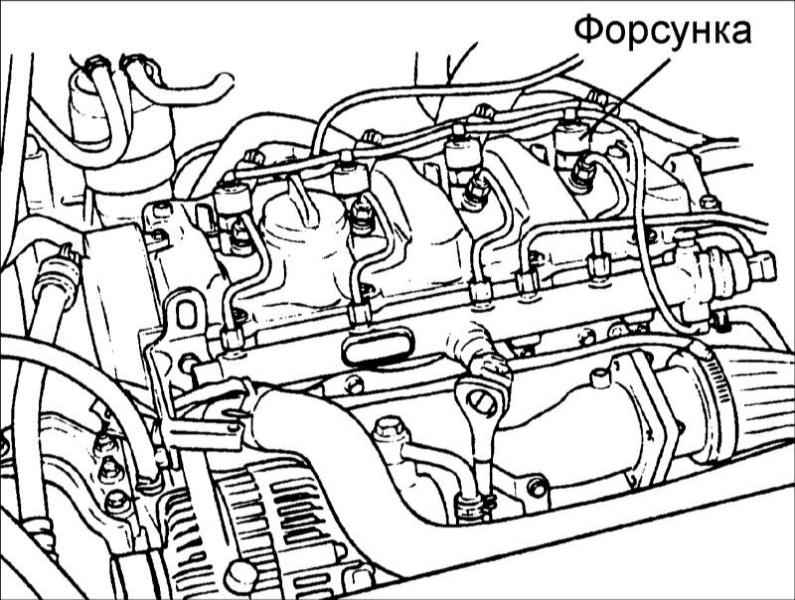

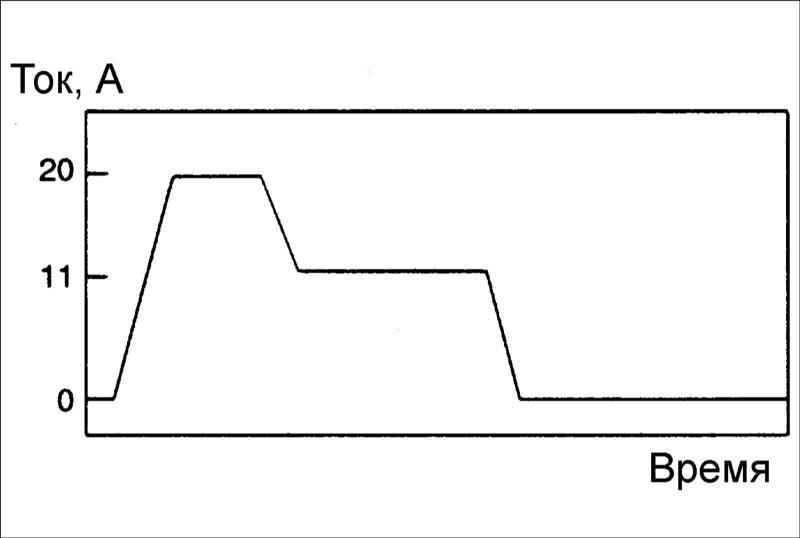

  1. Подсоедините разъем к форсунке. Установите токоизмерительные клещи вокруг головки форсунки, запустите двигатель в режиме холостого хода и измерьте ток, потребляемый форсункой, и сравните кривую тока с кривой, приведенной на рисунке.
  • Величина фазы потребления тока (максимум 12 А) зависит от частоты вращения коленчатого вала двигателя.
  • Первый участок кривой показывает предварительный впрыск топлива.
  1. Проверьте форсунку на впрыск топлива. Отсоедините разъем от форсунки и подсоедините к дополнительной форсунке.
    Если при этом работа двигателя не изменилась, проверяемая форсунка не впрыскивает топливо.
    Если работа двигателя изменилась, значит, проверяемая форсунка исправна и впрыскивает топливо.
    Эта проверка не позволяет установить количество впрыскиваемого форсункой топлива.
    При необходимости замените все топливные форсунки.
  2. При выключенном зажигании измерьте напряжение питания на контактах 33 (цилиндр №1), 36 и 39 (цилиндр №3), 40 (цилиндр №2) и 37 ECM. Напряжение: 0 В.
  3. Если напряжение не соответствует требуемому, проверьте состояние электропроводки. Если электропроводка исправна, замените ECM.

Измерение сопротивления

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините от форсунки электрический разъем.

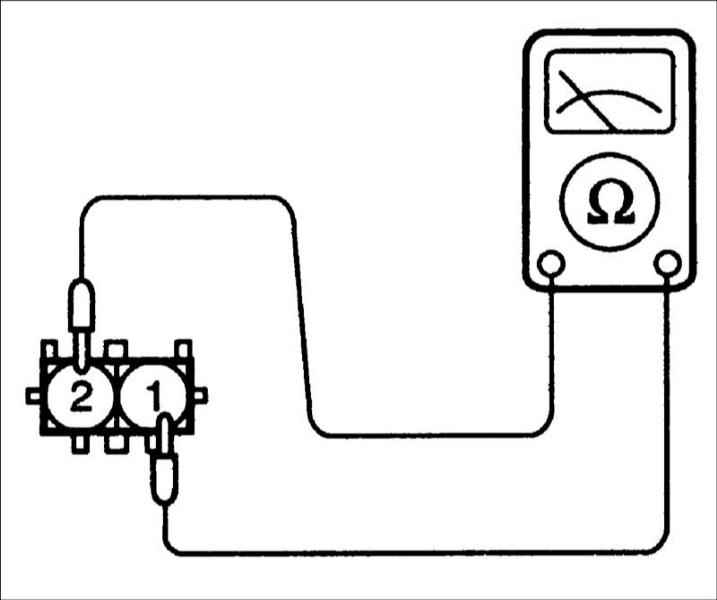

  1. Измерьте сопротивление между контактами разъема. Сопротивление: 0,3–0,6 Ом при температуре 20°С.
  1. Подсоедините к форсунке электрический разъем.
