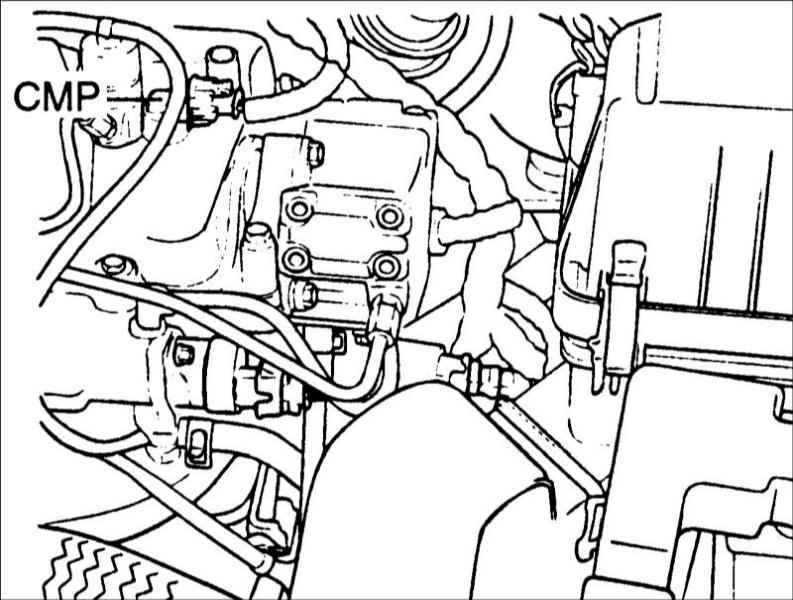

5.2.19. Датчик положения распределительного вала (CMP)

Датчик положения распределительного вала вырабатывает импульсы в ВМТ поршня 1-го и 4-го цилиндров в такте сжатия, на основании которых блок ЕСМ определяет последовательность впрыска топлива.

Датчик частоты вращения коленчатого вала передает блоку ЕСМ информацию об угле поворота коленчатого вала (положение поршня). На основании информации выходного сигнала этого датчика блок ЕСМ вычисляет частоту вращения двигателя и положение коленчатого вала.
