2.8.3.2. Разборка и сборка головки цилиндров

Детали блока цилиндров двигателя М 102

1 — блок цилиндров 2 — держатель заднего сальника коленчатого вала 3 — крышка распределительного механизма 4 — масляный картер 5 — передний сальник коленчатого вала 6 — задний сальник коленчатого вала 7 — прокладка масляного картера	8 — крышка коренного подшипника 9 — центровочный штифт 10 — пробка 11 — заглушка 12 — указатель для установки момента зажигания 13 — топливный насос 14 — установочный штифт

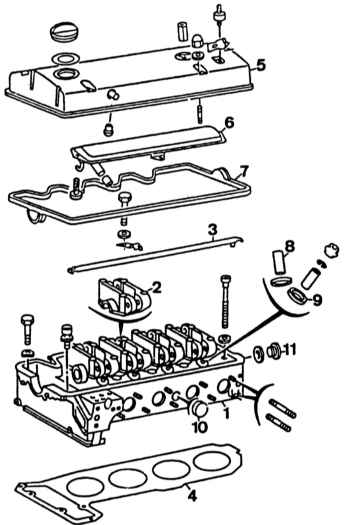

Разборка головки цилиндров 4-цилиндрового двигателя

1 — головка цилиндров 2 — корпус подшипника распределительного вала 3 — масляная магистраль 4 — прокладка головки цилиндров 5 — крышка головки цилиндров 6 — маслоотражатель	7 — прокладка крышки головки цилиндров 8 — направляющая втулка клапана 9 — седло клапана 10 — заглушка 11 — пробка

Разборка

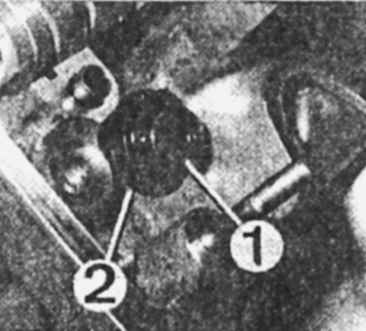

Разборка головки цилиндров 4-цилиндрового двигателя 1 — маслоотражательный колпачок клапана 2 — тарелка пружины клапана

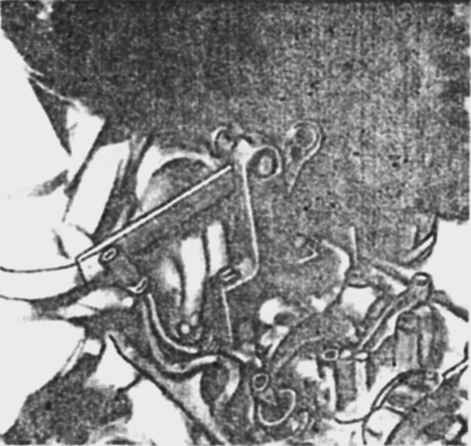

Снятие сухарей клапанов на головке цилиндров 4-цилиндрового двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите головку цилиндров. Снимите выпускной коллектор с прокладкой. На двигателях с впрыском топлива снимите впускной трубопровод вместе с измерителем расхода воздуха и дозатором топлива в сборе. На двигателях с гидравлическими толкателями клапанов постепенно отверните болты крепления корпусов подшипников распределительного вала. Снимите тарелки толкателей и нанесите метки на толкатели и на их гнезда. Выньте распределительный вал из опор головки цилиндров. Освободите клапаны от сухарей, сжимая пружину клапанов специальным приспособлением. На двигателе с регулируемыми зазорами в приводе клапанов максимально выверните регулировочные болты. Постепенно отверните болты крепления подшипников оси коромысел. Снимите тарелку, пружину, выньте клапан и пометьте его положение в головке цилиндров. Снимите маслоотражательный колпачок с направляющей втулки клапана. Выньте опорную шайбу пружины. Проверьте состояние клапанов, седел и направляющих втулок клапанов, а также зазор между направляющими втулками и стержнями клапанов. Очистите головку цилиндров и снятые детали. На двигателях с гидравлическими толкателями клапанов проверьте каналы смазки осей коромысел (состояние шарикового обратного клапана). Устраните выявленные неисправности (размеры см. в подразделе Конструкция и технические характеристики — Система охлаждения). После шлифования или повторной обработки тщательно очистите седла и каналы головки цилиндров. Отверните болты крепления стойки оси коромысла и с помощью болта М8 выньте ось коромысла. Проверьте состояние оси, коромысла и смазочных каналов.

Сборка

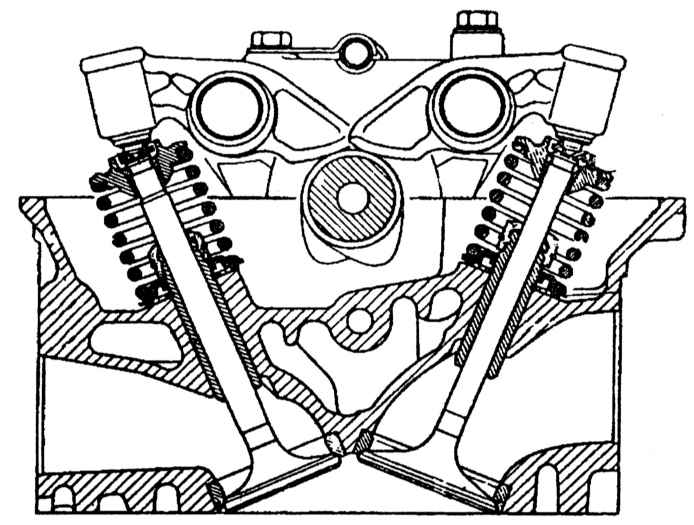

Поперечный разрез головки цилиндров двигателей М 102 с гидравлической компенсацией тепловых зазоров в приводе клапанов

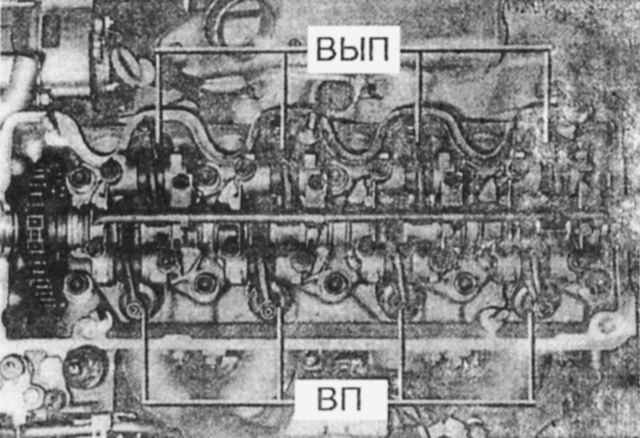

Расположение клапанов на двигателе М 102 ВЫП — выпускные клапаны ВП — впускные клапаны

ПОРЯДОК ВЫПОЛНЕНИЯ

Напрессуйте на направляющие втулки клапанов новые маслоотражательные колпачки. Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин. Сжимая пружину специальным приспособлением, установите сухари клапанов. На двигателях с гидравлическими толкателями установите тарелки толкателей. Соберите стойки осей коромысел с коромыслами и осями, обеспечив совпадение каналов осей с отверстиями болтов крепления. Уложите распределительный вал в опоры головки цилиндров и установите стойки осей коромысел на прежнее место. Наверните болты крепления корпусов подшипников распределительного вала и затяните их постепенно до заданного момента (см. в подразделе Конструкция и технические характеристики — Система охлаждения). Поверните распределительный вал в положение, соответствующее фазе сгорания в первом цилиндре (клапаны должны быть закрыты, а метка на распределительном вале должна быть против края головки цилиндров). Установите впускной трубопровод и выпускной коллектор. В дальнейшем сборка выполняется в порядке, обратном разборке. Установите головку цилиндров.
