13.5.2. Снятие и установка задних комбинированных фонарей

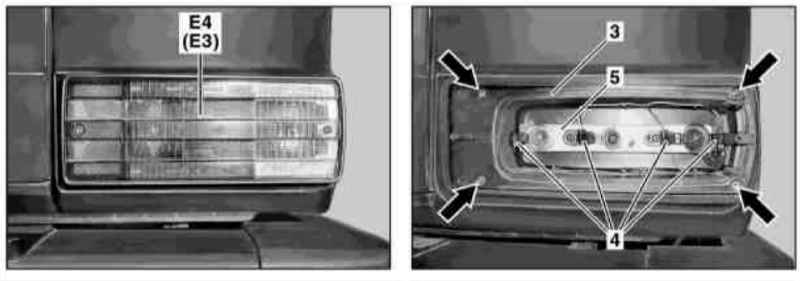

Детали установки заднего комбинированного фонаря


3 — Кожух 4 — Электропроводка 5 — Ламподержатель	Е3 — Левый фонарь Е4 — Правый фонарь Стрелки — Крепежные винты

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Отделите линзу фонарной сборки (Е3 или Е4). Оцените состояние уплотнительной прокладки, в случае необходимости приготовьте замену.
Промаркируйте и отсоедините электропроводку (4).
Снимите ламподержатель (5).
Выверните крепежные винты (стрелки) и снимите кожух фонарной сборки (3).
Установка производится в обратном порядке.
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
