13.5.3. Снятие и установка указателей поворотов

Штатные указатели

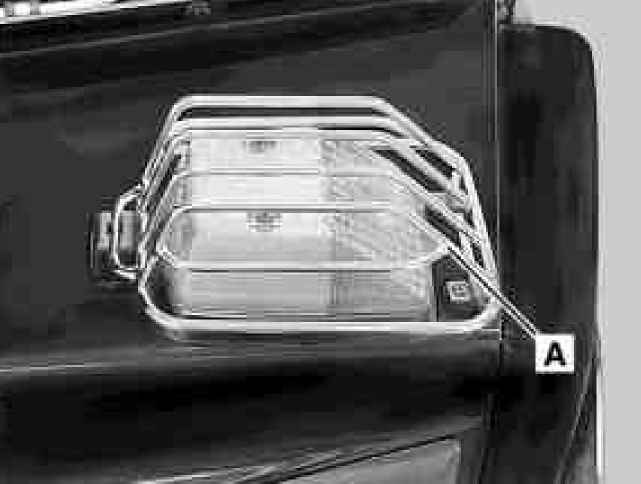

На моделях комплектации AMG линзы указателей поворотов закрыты снаружи защитной решеткой

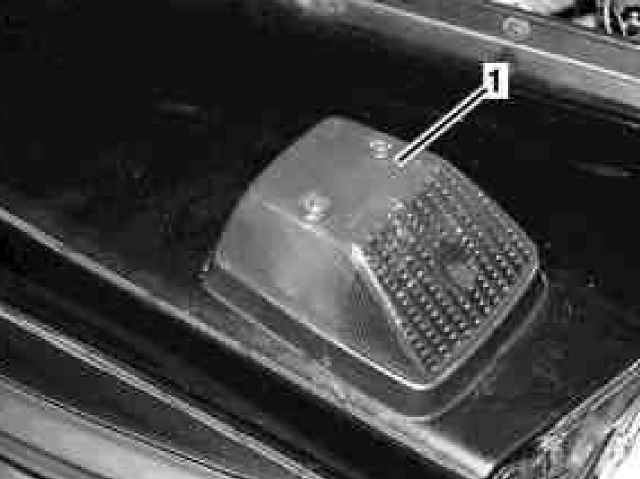

Линза (1) указателя поворота на моделях стандартной комплектации

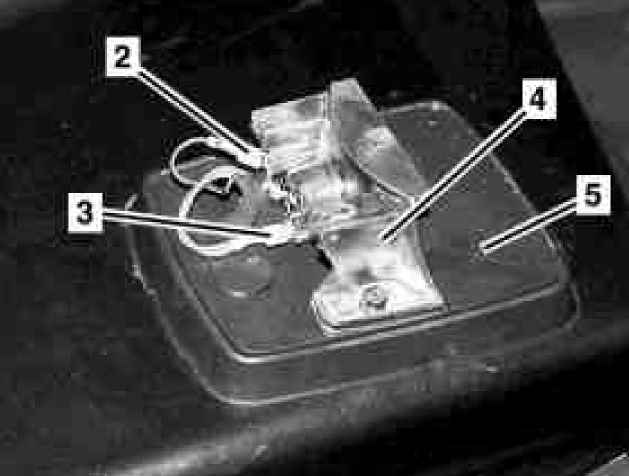

Конструкция указателя поворота

2, 3 — Разъемы электропроводки
4 — Ламподержатель

5 — Опорная платформа

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите соответствующую блок-фару (см. Раздел Снятие и установка блок-фар, замена ламп, регулировка направления оптических осей).
  2. На моделях 463.246 снимите защитную решетку (А) линзы указателя поворота.
  3. Поддев, снимите с опорной платформы (5) линзу (1).
  4. Промаркируйте, рассоедините и заизолируйте разъемы (2 и 3) электропроводки.
  5. Удерживая от проворачивания гайки крепежных винтов через окно под посадку блок-фары, отпустите крепеж и снимите опорную платформу (5) указателя поворота в сборе с ламподержателем (4).
  6. Установка производится в обратном порядке.

Встроенные в сборки дверных зеркал повторители

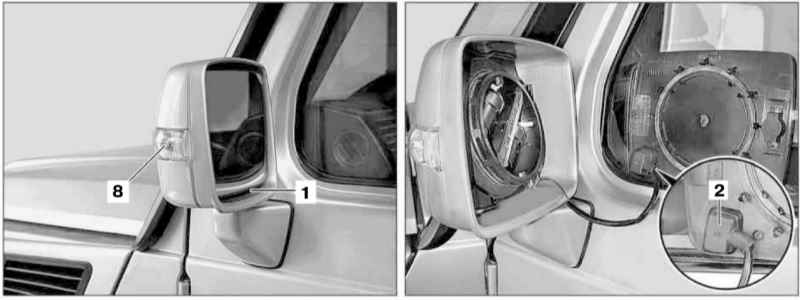

Детали установки встроенного в сборку дверного зеркала повторителя указателя поворота (1 из 3)

1 — Линза зеркала
2 — Разъем электропроводки обогрева зеркала

8 — Повторитель указателя поворота

Детали установки встроенного в сборку дверного зеркала повторителя указателя поворота (2 из 3)

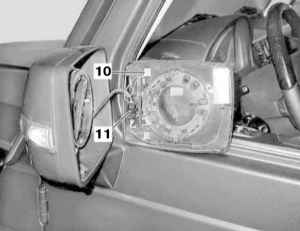

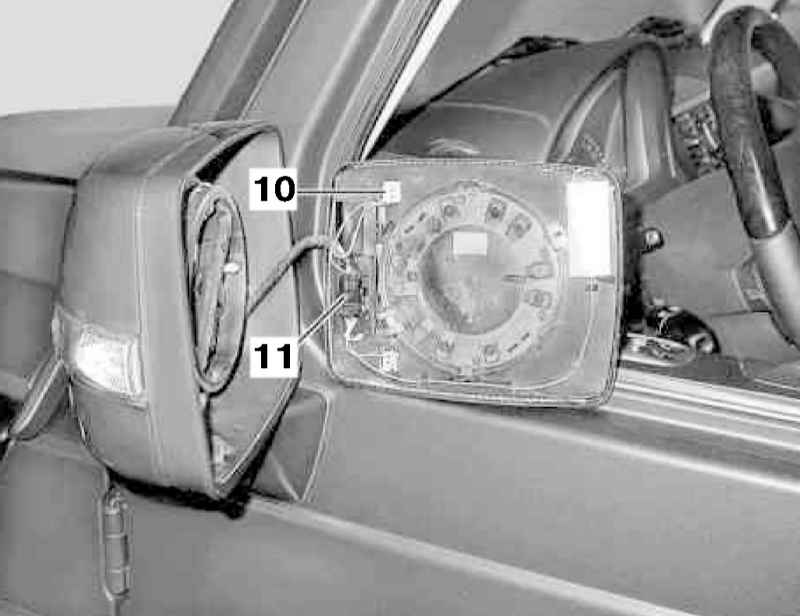

10 — Плоский разъем

11 — Штекерный разъем

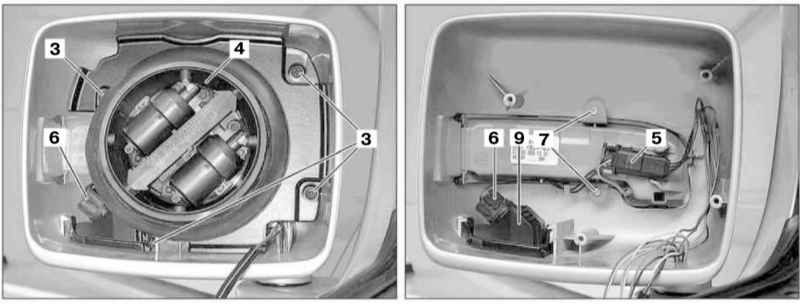

Детали установки встроенного в сборку дверного зеркала повторителя указателя поворота (3 из 3)

3, 7 — Винты
4 — Регулятор
5 — Штекерный разъем

6 — Опора фонаря бортовой подсветки
9 — Фонарь бортовой подсветки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. До упора утопите линзу зеркала (1), затем аккуратно высвободите ее из фиксаторов.
  2. На моделях без устройства автоматической регулировки яркости отражения рассоедините разъем (2) электропроводки обогрева зеркала.
  3. На моделях с устройством автоматической регулировки яркости отражения рассоедините плоский разъем (10) и штекерный разъем (11).
  4. Выверните крепежные болты (3) и снимите сборку регулятора (4).
  5. Снимите оснащенную байонетным затвором опору (6) повторителя указателя поворота.
  6. Выверните винты (7) и снимите фонарь повторителя (8).
  7. В случае необходимости отпустите фиксаторы и извлеките из кожуха зеркала фонарь бортовой подсветки (9).
  8. Установка производится в обратном порядке.
