13.5.5. Снятие и установка противотуманных фар

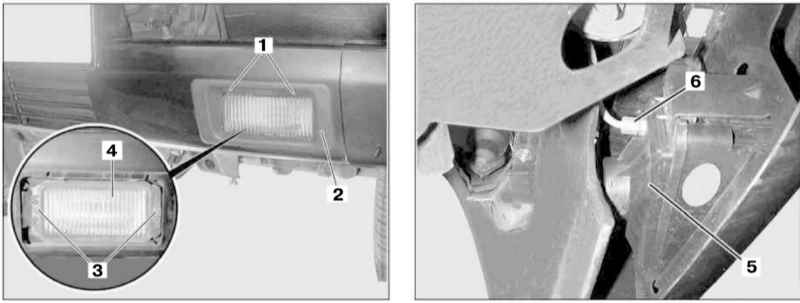

Детали установки противотуманной фары


1, 3 — Винты 2 — Крышка 4 — Фара	5 — Кожух 6 — Вентиляционная линия

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните из крышки (2) винты (1).
Выверните винты (3) и снимите сборку противотуманной фары (4).
Отсоедините электропроводку и высвободите ее из заднего кожуха (5).
Отсоедините вентиляционную линию (6).
Выверните четыре крепежных винта и снимите задний кожух (5).
Установка производится в обратном порядке, - во избежание выпадения конденсата на внутренней стороне линзы проследите за надежностью подсоединения вентиляционной линии (6).
