13.5.4. Снятие и установка стоп-сигнала верхнего уровня

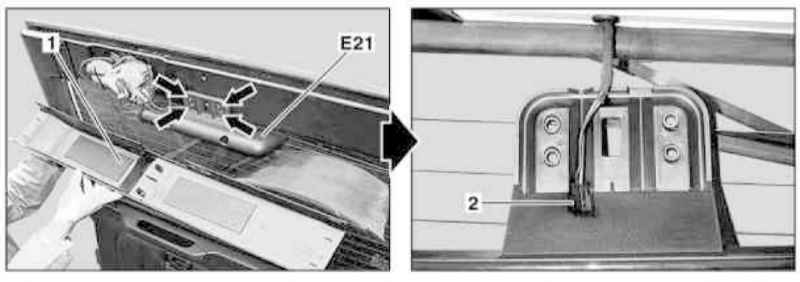

Детали установки штатного стоп-сигнала верхнего уровня


1 — Центральная панель отделки двери задка 2 — Разъем электропроводки	Е21 — Штатный стоп-сигнал верхнего уровня

ПОРЯДОК ВЫПОЛНЕНИЯ

Отпустите фиксаторы и снимите центральную панель отделки двери задка, - чтобы не повредить пластмассу, постарайтесь не наклонять панель при отпускании фиксаторов.
Снимите стоп-сигнал верхнего уровня (Е21).
Рассоедините разъем (2).
Установка производится в обратном порядке.
