13.5.6. Замена ламп внутреннего освещения

Главный салонный светильник

Замена лампы главного салонного светильника

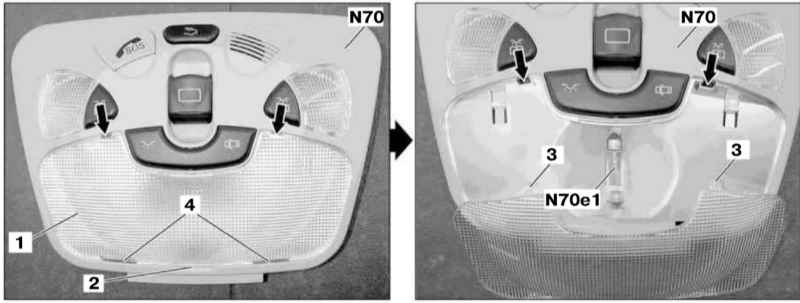

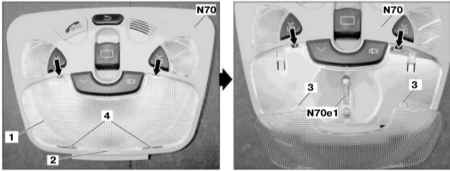

1 — Плафон 2 — Выборки 3 — Посадочные язычки 4 — Направляющие пазы	N70 — Панель потолочной консоли N70е1 — Лампа главного салонного светильника

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддев отверткой через выборки (2) и высвободив посадочные язычки (3) из направляющих пазов (4), снимите плафон (1) главного салонного светильника. Через чистую сухую салфетку ухватитесь за лампу (N70е1) и высвободите ее из контактных зажимов. Установка производится в обратном порядке, - проследите за правильностью попадания посадочных язычков (3) плафона (1) в направляющие пазы (4) консольной панели (N70).

Передние направленные светильники (лампы для чтения)

Замена ламп передних направленных светильников

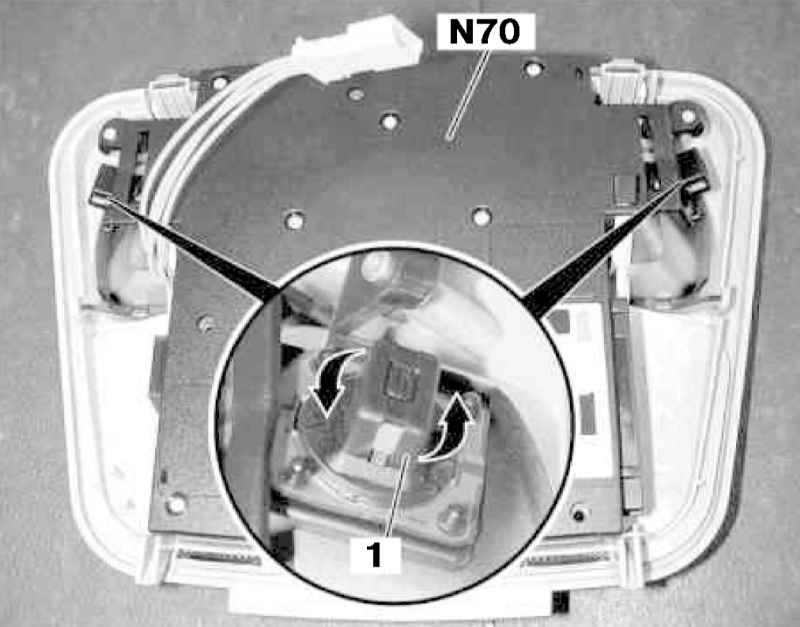

1 — Патрон	N70 — Панель потолочной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите панель потолочной консоли (N70) (см. Раздел Снятие и установка панели потолочной консоли). Повернув в указанном стрелками направлении, снимите патрон (1) соответствующего светильника. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.

Задние салонные светильники (модели Универсал)

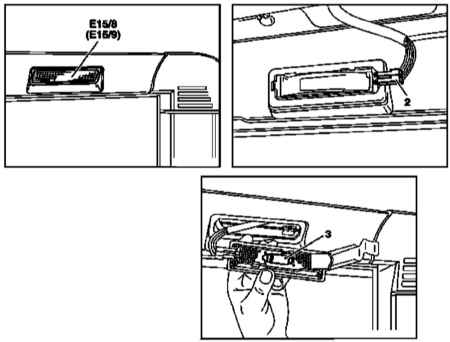

Замена ламы заднего салонного светильника

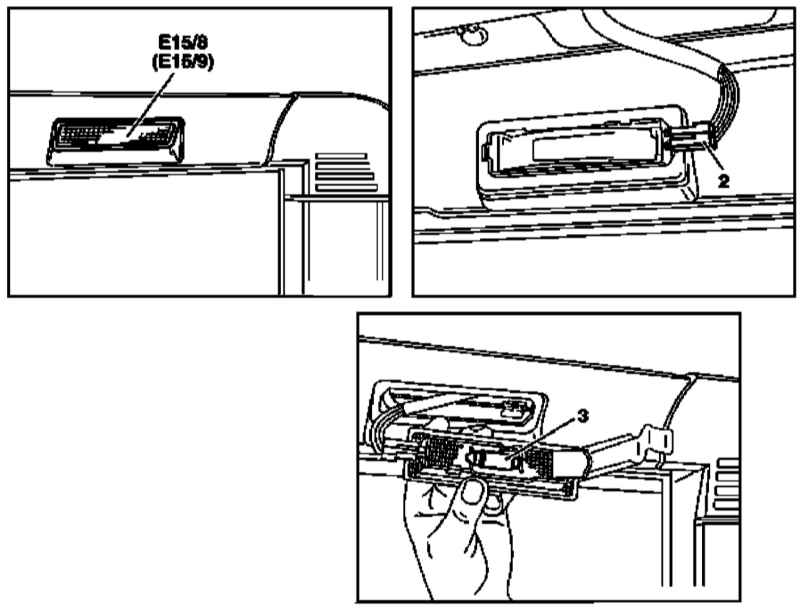

2 — Разъем 3 — Лампа Е15/8 — Левый задний салонный светильник	Е15/9 — Правый задний салонный светильник

ПОРЯДОК ВЫПОЛНЕНИЯ

Отпустив фиксаторы, высвободите сборку заднего светильника (Е15/8 или Е15/9) из панели потолочной обивки. Рассоедините разъем (2) электропроводки. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов. Установка производится в обратном порядке.

Задние направленные светильники (модели Универсал)

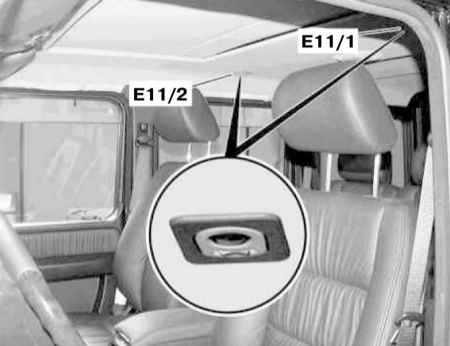

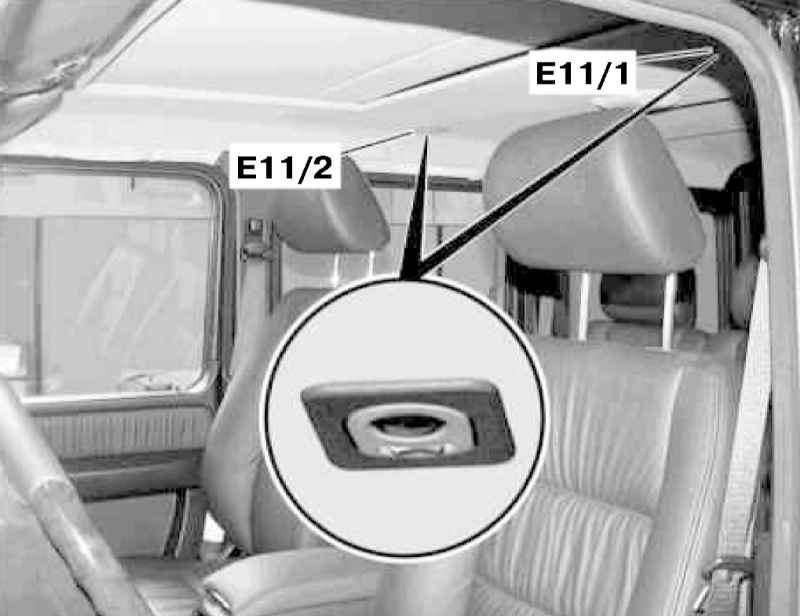

Замена ламп задних направленных светильников (Е11/1 и Е11/2)

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддевая длинным клином, аккуратно высвободите светильник (Е11/1 или Е11/2) из панели потолочной обивки, стараясь не повредить последнюю. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов. Установка производится в обратном порядке.

Фонарь подсветки вещевого ящика

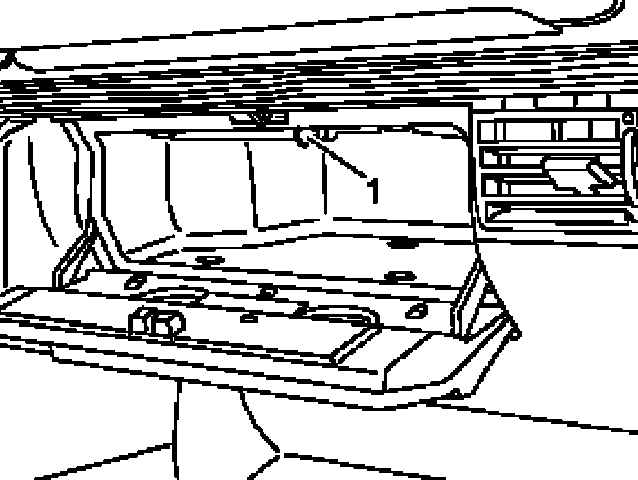

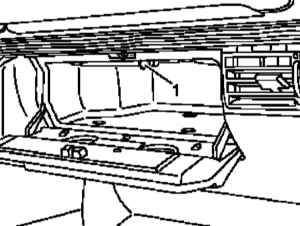

Замена лампы (1) подсветки вещевого ящика

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте крышку вещевого ящика и аккуратно высвободите фонарь из фиксаторов. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов. Установка производится в обратном порядке.
