9.2.16. Снятие и установка промежуточного фланца

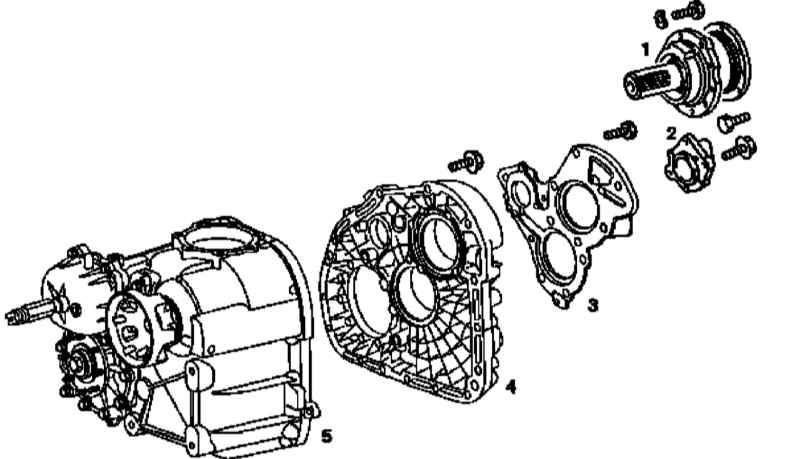

Детали установки промежуточного фланца


1 — Выходной фланец крышки подшипника 2 — Верхняя задняя крышка 3 — Крышка промежуточного фланца	4 — Промежуточный фланец 5 — Картер раздаточной коробки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите раздаточную коробку (см. Раздел Снятие и установка раздаточной коробки) и закрепите ее на монтажном стенде.
Снимите сервомотор раздаточной коробки (см. Раздел Снятие и установка сервомотора раздаточной коробки).
Снимите промежуточный фланец (4).
Установка производится в обратном порядке, - в случае необходимости произведите подбор регулировочных шайб с целью приведения в норму осевых люфтов входного и промежуточного валов.
В заключение не забудьте произвести инициализацию сервомотора при помощи считывателя STAR DIGNOSIS, - обратитесь за помощью к специалистам фирменной СТО Mercedes-Benz.
