9.2.3. Снятие и установка вакуумного ресивера системы управления блокировкой дифференциалов

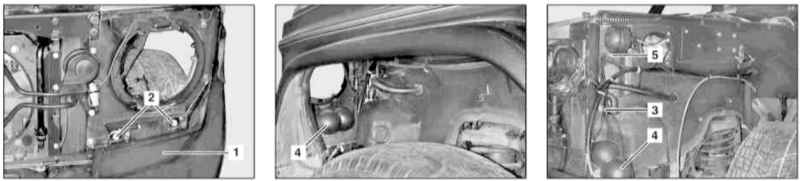

Детали установки вакуумного ресивера системы управления блокировкой дифференциалов


1 — Крышка 2 — Болты 3 — Вакуумный шланг	4 — Вакуумный ресивер 5 — Вырез в пыльнике колесной арки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите облицовочную рамку (крышку) блок-фары (см. Главу Кузов), - только слева.
Снимите декоративную решетку радиатора (см. Главу Кузов).
Снимите передний бампер (см. Главу Кузов).
Снимите локер защиты арки левого колеса (см. Главу Кузов).
Снимите крышку (1) (два болта (2) спереди и два сбоку).
Отсоедините вакуумный шланг (3) от расположенного в левом переднем углу двигательного отсека вакуумного насоса (М40) привода блокировки дифференциалов.
Выверните два крепежных болта и снимите вакуумный ресивер (4) с панели крыла, аккуратно пропустив вакуумный шланг (3) в вырез в пыльнике (5), - постарайтесь не повредить шланг.
Установка производится в обратном порядке.
