11.5. Замена манжеты ведущей шестерни

 ПОРЯДОК ВЫПОЛНЕНИЯ

Поврежденную манжету можно заменить, не снимая редуктор с автомобиля. Для этого, вывесив задний мост, сливаем масло из картера, снимаем колеса и тормозные барабаны, выводим полуоси из зацепления с шестернями дифференциала. Отсоединяем карданный вал от фланца ведущей шестерни и отводим его в сторону.
Определяем момент проворачивания вала ведущей шестерни, для чего:

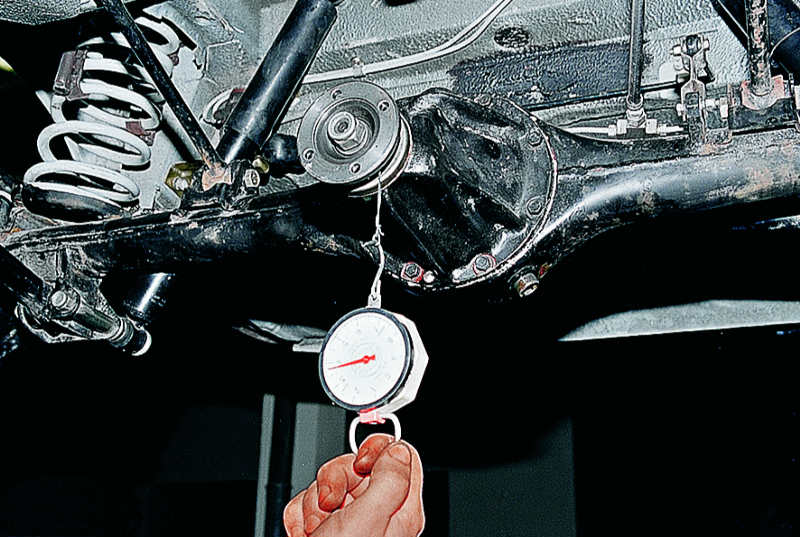

...на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр. Усилие, при котором фланец начнет равномерно вращаться, умноженное на радиус шейки, даст значение искомого момента. Записываем его значение.

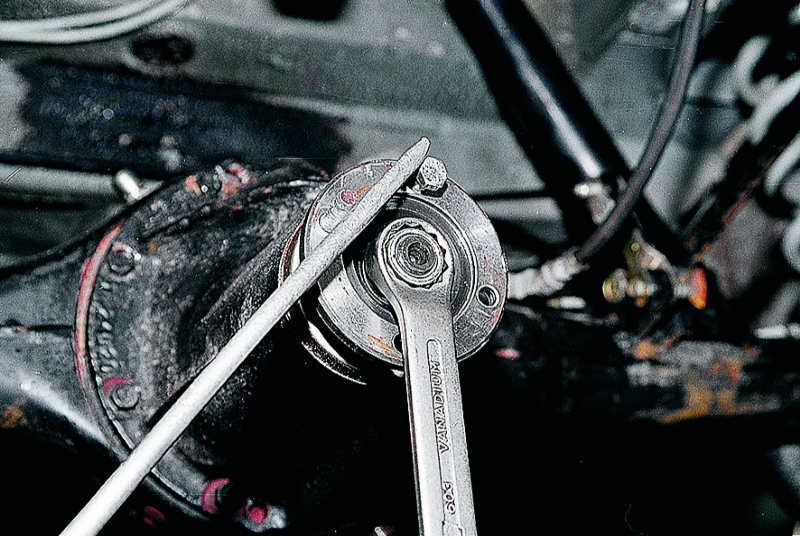

Вставив два болта в отверстия фланца и удерживая его монтажной лопаткой от проворота, ключом «на 27» отворачиваем гайку и …

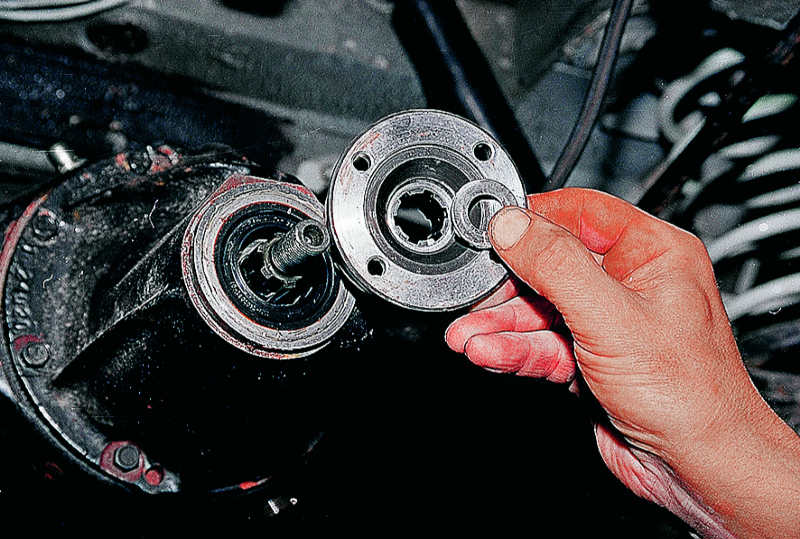

…снимаем фланец со шлицев вала ведущей шестерни главной передачи.

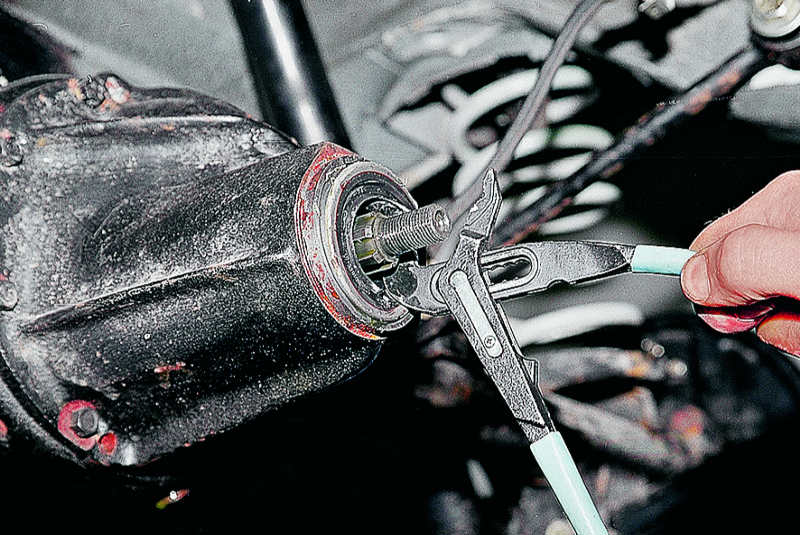

Раздвижными пассатижами извлекаем манжету.

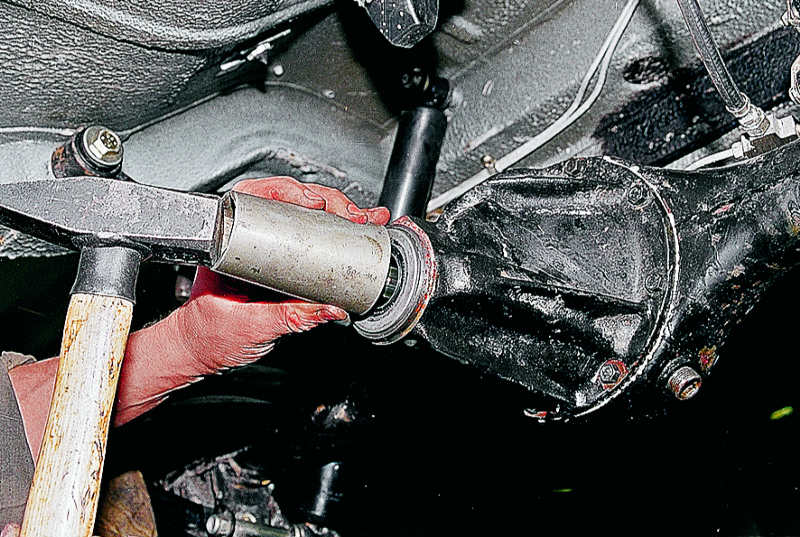

Легкими ударами молотка через отрезок трубы подходящего диаметра запрессовываем новую манжету, предварительно покрыв ее посадочную поверхность смазкой Литол-24.

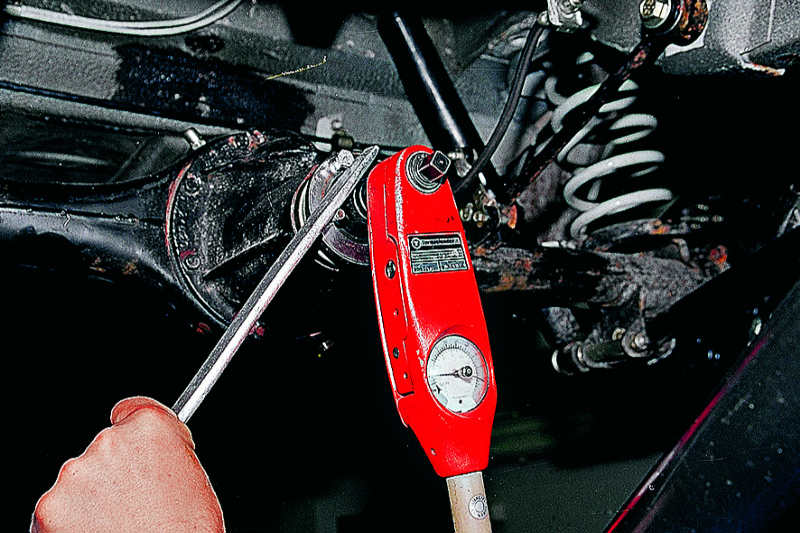

Устанавливаем новую гайку фланца и динамометрическим ключом постепенно затягиваем ее до момента в пределах 12–26 кгс.м, периодически проверяя усилие проворачивания вала динамометром.

Если первоначальное усилие было больше или равно 2,9 кгс (что соответствует моменту 6 кгс.см), то затягиваем гайку до получения усилия проворачивания фланца на 0,5–1,0 кгс (1–2 кгс.см) большего, чем первоначальное.
Если первоначальное усилие было меньше 2,9 кгс (6 кгс.см), то гайку затягиваем до получения усилия проворачивания 2,9–4,3 кгс(6–9 кгс.см).
Если при затягивании гайки момент проворачивания превысил 9 кгс.см, то разбираем редуктор и заменяем распорную втулку.
