16.12. Контрольные приборы

Комбинация приборов объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива и контрольные лампы. Контрольные лампы со светофильтром красного цвета запрещают дальнейшее движение.

На части автомобилей может устанавливаться электронная комбинация приборов. Она отличается лишь системой управления и принципом действия приборов (стрелки спидометра и тахометра приводятся шаговыми электродвигателями, при отключении аккумулятора обнуляется суточный пробег автомобиля и т.п.). В электронной комбинации приборов допускается лишь замена ламп, при прочих неисправностях комбинацию приборов заменяют целиком.

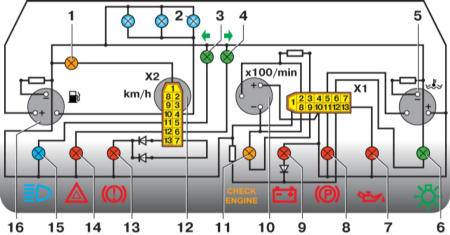

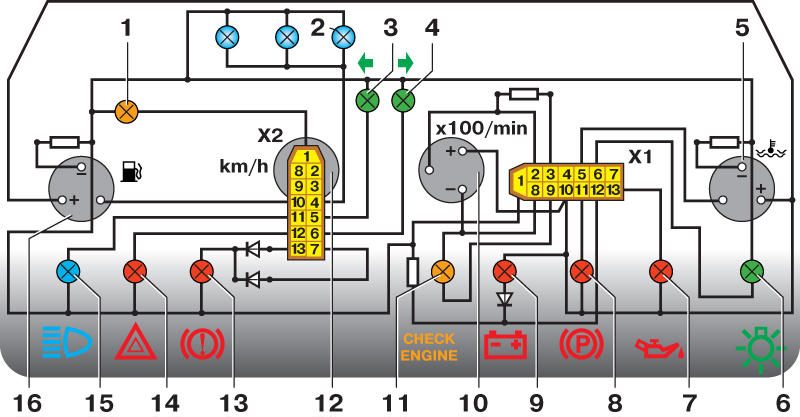

Схема соединений контрольных приборов (вид с обратной стороны)

1 – контрольная лампа резерва топлива
2 – лампы освещения комбинации приборов
3 – контрольная лампа правого поворота
4 – контрольная лампа левого поворота
5 – указатель температуры охлаждающей жидкости
6 – контрольная лампа наружного освещения
7 – контрольная лампа давления масла
8 – контрольная лампа стояночного тормоза

9 – контрольная лампа заряда батареи
10 – тахометр
11 – контрольная лампа "Check engine"
12 – спидометр
13 – контрольная лампа уровня тормозной жидкости
14 – контрольная лампа аварийной сигнализации
15 – контрольная лампа дальнего света фар
16 – указатель уровня топлива

Проверка контрольных приборов и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Температура, °С

Сопротивление датчика, Ом

30

1350–1880

50

585–820

70

280–390

90

155–196

110

87–109

Данные для проверки указателя температуры охлаждающей жидкости

Положение стрелки указателя (при напряжении в бортовой сети 13–14 В)

Сопротивление датчика температуры, Ом

В начале шкалы

640–1320

В начале красной зоны

77–89

В конце красной зоны

40–50

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и соедините его с "массой".

Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с "массой" левый вывод указателя температуры, соединенный со штекером 5 белой колодки комбинации приборов. Отклонение стрелки укажет на неисправность цепи "датчик-указатель". Если стрелка не отклонилась, неисправен указатель или его цепь питания.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на "массу" или не работает указатель. Исправность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив ее штекер 1 с "массой", а штекер 10 с "+" аккумуляторной батареи. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в баке датчика, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление указателя датчика, (при напряжении Ом в бортовой сети 13–14 В) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с "массой". Если стрелка отклонится, неисправен датчик или цепь, соединяющая его с "массой". Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с "массой" правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. Отклонение стрелки укажет на неисправность цепи "датчик-указатель". Если стрелка не отклонилась, неисправен указатель или его цепь питания.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на "массу" или не работает указатель. Исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. При этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки "0".

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень – не более 1 В, верхний – не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути автомобиля.

При выходе из строя контрольных приборов или датчиков их заменяют.

Блок индикации бортовой системы контроля

Блок индикации установлен в консоли панели приборов и выдает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности ламп наружного освещения или их цепей, износе передних тормозных колодок, недостаточном уровне: масла в двигателе, охлаждающей жидкости, омывающей жидкости. Блок также включает и выключает (с задержкой) освещение салона при открывании любой двери. Блок выключен, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открывание водительской двери прерывистым звуковым сигналом (зуммером) в течение 8±2 с, что означает "забытый ключ в замке зажигания". Сигнал отключается, если закрыть дверь, или вынуть ключ, или повернуть его из положения "0".

После поворота ключа в положение "Зажигание" блок переходит в режим тестирования. При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. Одновременно принимаются сигналы от датчиков уровней (охлаждающей, омывающей жидкости и масла в двигателе).

Если какой-либо датчик показывает недостаточный уровень, по окончании тестирования начинает мигать соответствующий индикатор и звучит зуммер в течение 8±2 с. После этого индикатор горит постоянно до поворота ключа зажигания в положение "0".

После запуска двигателя опрос датчиков уровней не производится. Обрабатываются только сигналы от датчика износа тормозных колодок, реле контроля исправности ламп (стояночных огней и стоп-сигнала) и концевых выключателей дверей. При возникновении неисправности "Износ тормозных колодок", "Перегорание лампы" или "Незакрытая дверь" звучит зуммер и мигает соответствующий световой индикатор. Через 8±2 с он загорается ровным светом и зуммер выключается. После закрывания двери индикатор гаснет, при других неисправностях – продолжает гореть до поворота ключа в положение "0".

Датчик уровня охлаждающей (и омывающей) жидкости состоит из пластмассовой, запаянной снизу трубки с герконом внутри и поплавка с магнитом, надетого на трубку. Датчик уровня масла – с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и омывающей жидкостей имеют двухконтактную колодку, датчик уровня масла – одноконтактную (второй контакт – "масса" автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в колодке переднего тормоза и соединяется с проводкой автомобиля одноклеммным разъемом. Датчики продаются в комплекте с колодками, при их замене датчик устанавливают на внутреннюю колодку.

Маршрутный компьютер

На части автомобилей вместо часов на панели приборов может устанавливаться маршрутный компьютер, показывающий время с начала поездки, расход топлива, среднюю скорость движения, ориентировочный пробег на остатке топлива, температуру воздуха снаружи автомобиля. Кроме того, он может выполнять функции часов с будильником.

Снятие комбинации приборов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем от аккумулятора "минусовой" провод.

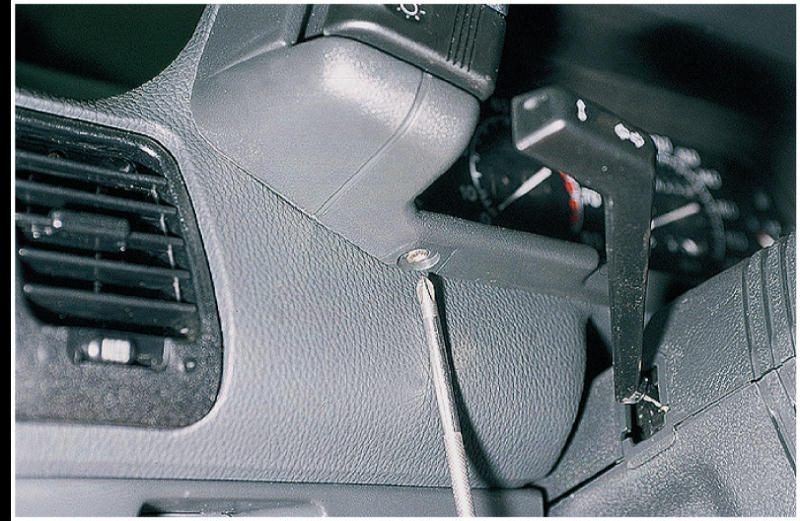

  1. Крестообразной отверткой отворачиваем два нижних самореза крепления накладки панели приборов…

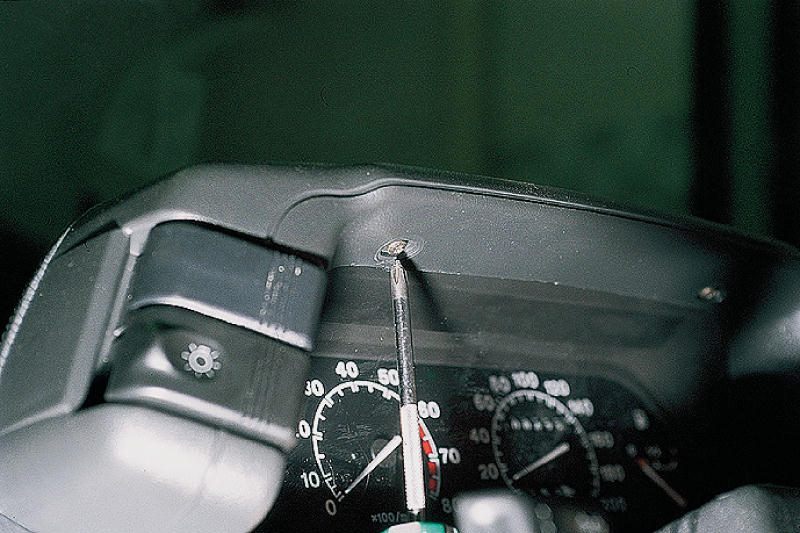

…и два верхних самореза.

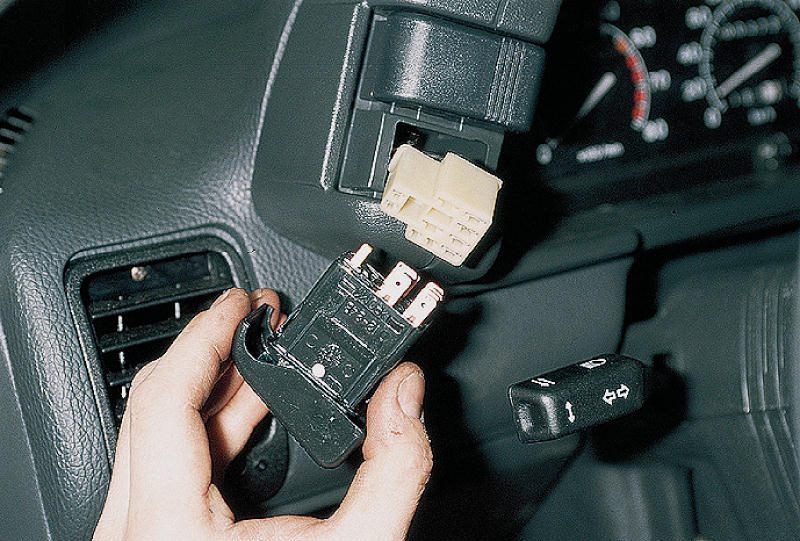

  1. Вынимаем переключатель наружного освещения и отсоединяем от него разъем.
  1. Отводим накладку вправо…

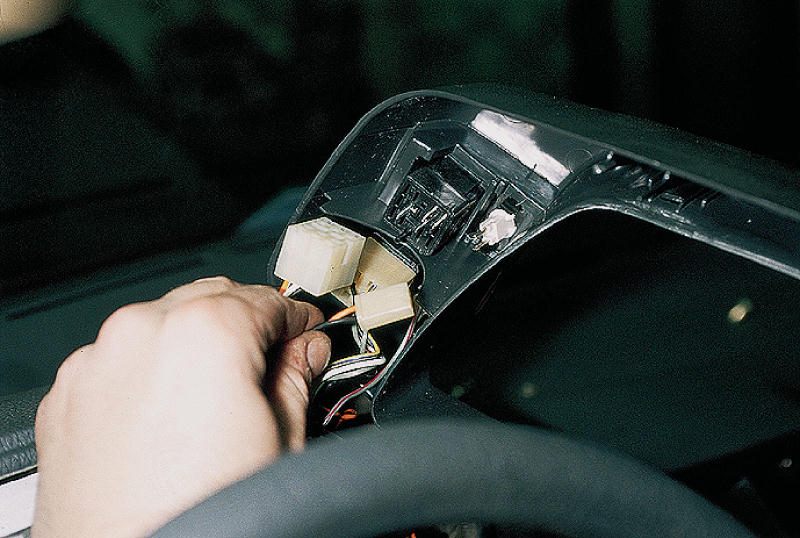

…и отсоединяем разъемы выключателей заднего противотуманного света и обогрева заднего стекла.

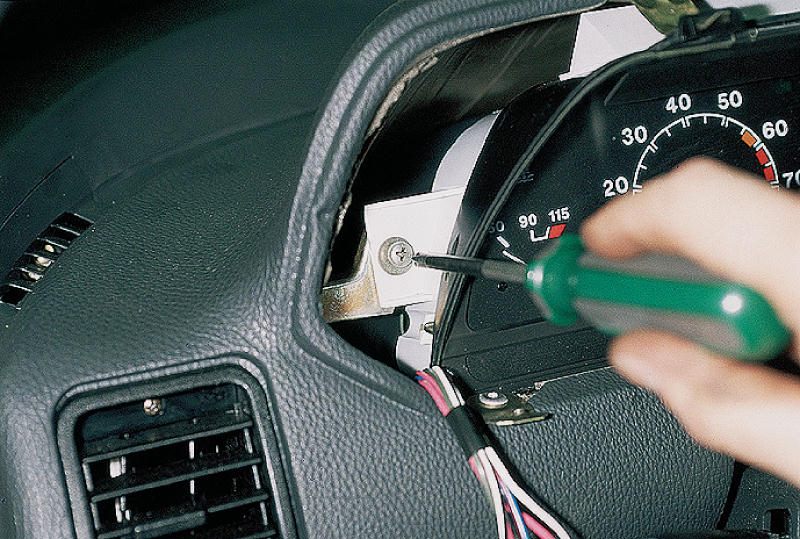

  1. Крестообразной отверткой отворачиваем два винта крепления комбинации приборов к панели.

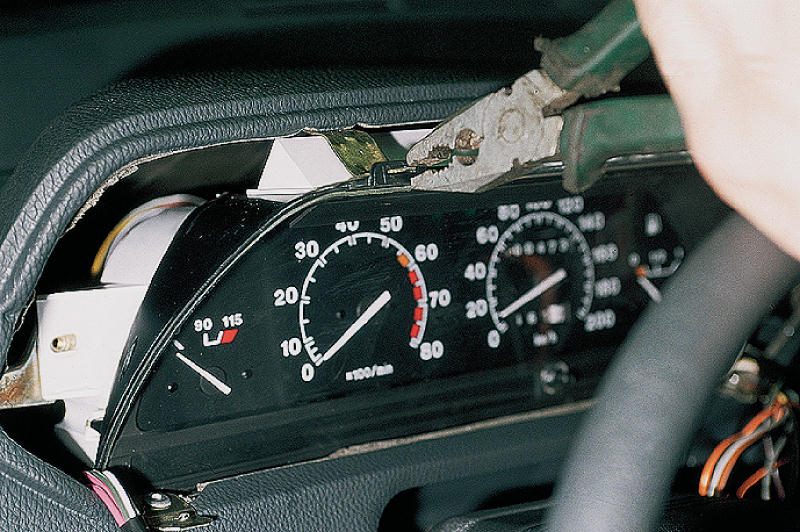

  1. Пассатижами отгибаем крепежные усики комбинации приборов.

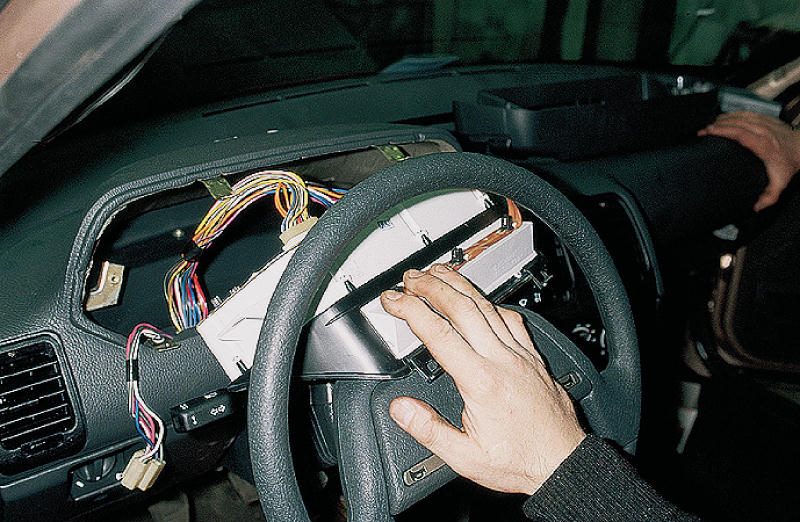

  1. Выводим комбинацию приборов на себя…

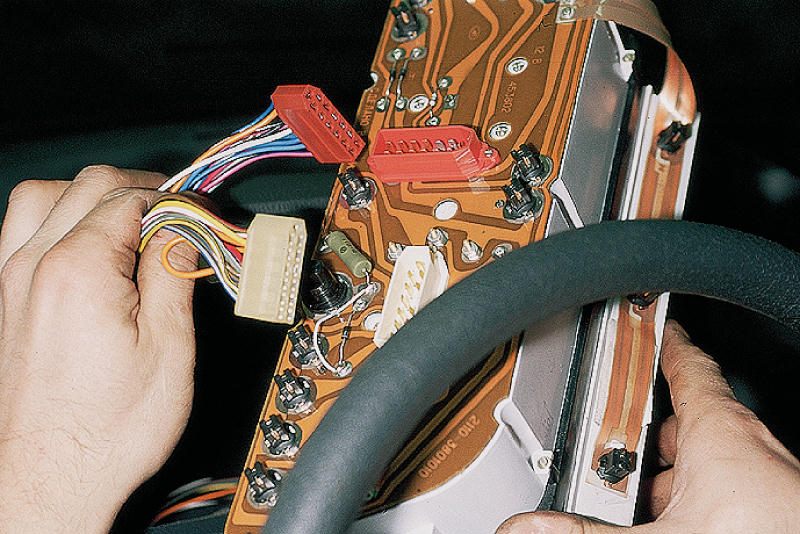

  1. …и отсоединяем две колодки проводов.

Устанавливаем комбинацию приборов в обратной последовательности.

Снятие часов и блока индикации бортовой системы контроля

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовую" клемму от аккумулятора.

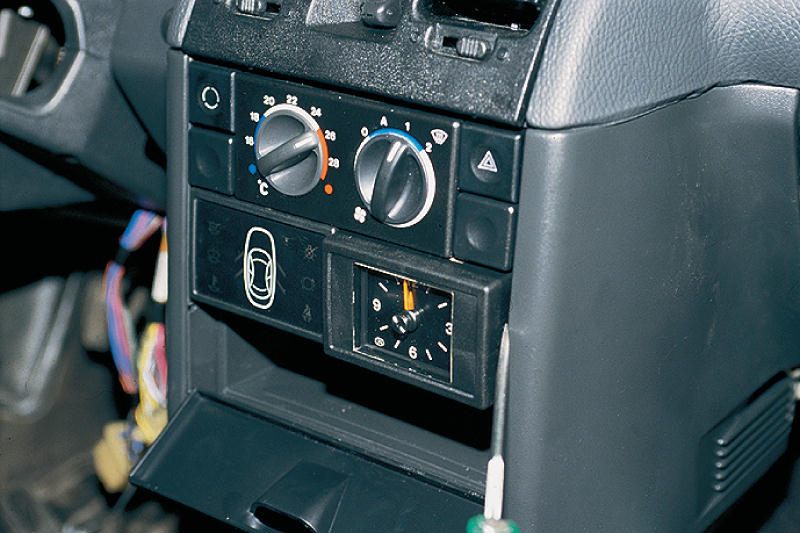

  1. Поддеваем отверткой часы и, отсоединив разъем, снимаем их.

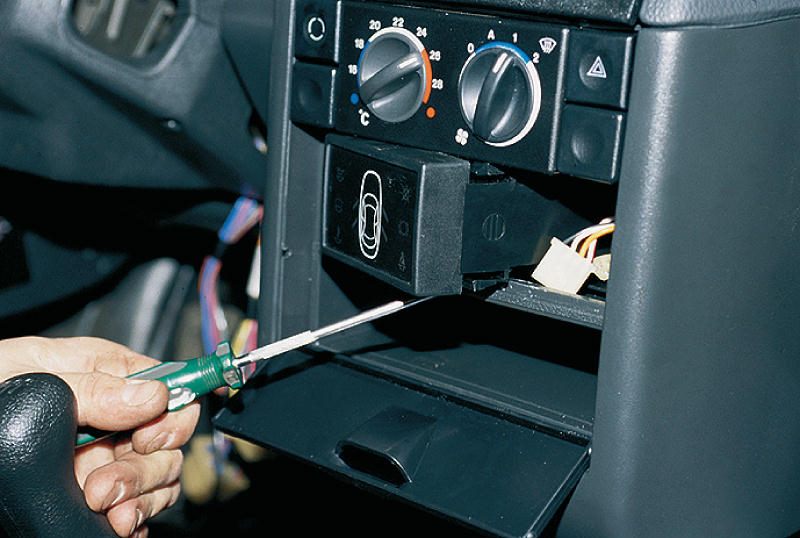

  1. Снимаем блок индикации бортовой системы контроля…

…и отсоединяем разъем.
