16.3. Генератор

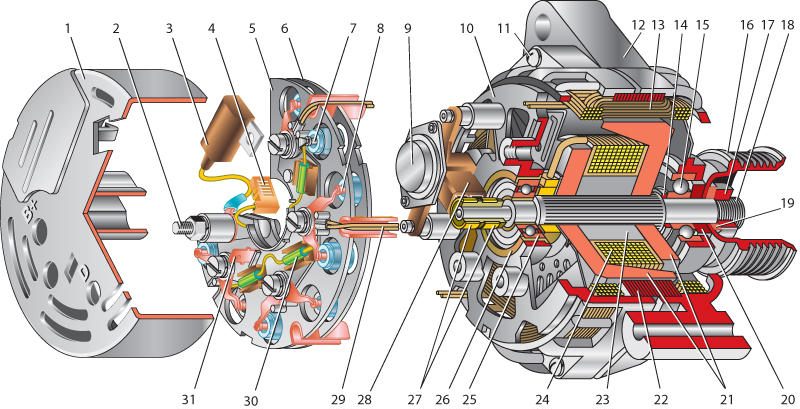

Генератор

1 —- кожух
2 —- вывод "В+" для подключения потребителей
3 —- помехоподавительный конденсатор 2,2 мкФ
4 —- общий вывод дополнительных диодов (присоединяется к выводу "D+" регулятора напряжения)
5 —- держатель положительных диодов выпрямительного блока
6 —- держатель отрицательных диодов выпрямительного блока
7—- положительный диод
8—- отрицательный диод
9 —- регулятор напряжения
10 —- задняя крышка
11 —- стяжной винт
12 —- передняя крышка
13 —- обмотка статора
14 —- дистанционное кольцо
15 —- передний подшипник вала ротора
16 —- шкив

17 —- гайка
18 —- вал ротора
19 —- конусная шайба
20 —- шайба
21 —- клювообразные полюсные наконечники ротора
22 —- сердечник статора
23 —- втулка
24 —- обмотка ротора
25 —- задний подшипник ротора
26 —- втулка подшипника
27 —- контактные кольца
28 —- щеткодержатель
29 —- выводы обмотки статора
30 —- дополнительный диод
31 —- вывод "D" (общий вывод дополнительных диодов)

Генератор – синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

Технические характеристики генератора 94.3701

Характеристика
Значение

Максимальный отдаваемый ток (при 13 В и 6000 мин –1 ), А

80

Напряжение, В

13,2–14,7

Передаточное отношение двигатель–генератор

01:02,4

Направление вращения (со стороны привода)

Правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Задняя часть генератора закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме "звезда" (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех "положительных" и трех "отрицательных". Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами "положительных" и "отрицательных" вентилей (между "+" и "массой" генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.

При включении зажигания напряжение к обмотке возбуждения генератора (выводы "D" генератора и "D+" регулятора) подводится через контрольную лампу в комбинации приборов (лампа при этом горит). После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

"Минус" аккумуляторной батареи всегда должен подключаться к "массе" автомобиля, а "плюс" – к выводу "В+" генератора. Обратное включение приведет к пробою вентилей генератора. При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы. Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.

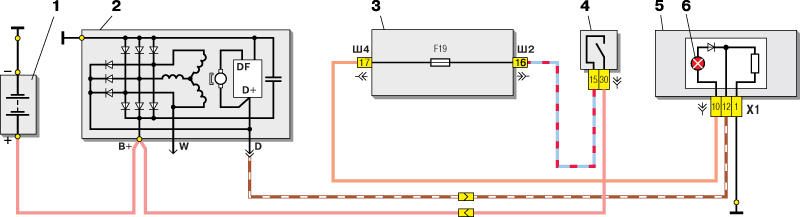

Схема соединений генератора 94.3701

1 —- аккумуляторная батарея
2 —- генератор
3 —- блок реле и предохранителей (монтажный блок)
4 —- выключатель зажигания

5 —- комбинация приборов
6 —- контрольная лампа разряда аккумуляторной батареи (устанавливается с 1997 г., до 1997 года устанавливался электронный вольтметр со светодиодом)

Проверка генератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Запустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль "газа", доведите обороты коленчатого вала до 3000 мин -1.
  2. Включите все потребители: дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию.
  3. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом или окислены контактные кольца обмотки возбуждения.
  4. Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2-14,7 В.
  5. Снятый регулятор напряжения можно проверить, подключив между щетками лампу (1-5 Вт, 12 В), а к выводам "D+" и "масса" - источник питания (только постоянного тока!), вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить.
  6. Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода "D+" регулятора напряжения.
  7. "Плюс" батареи через лампу (1-5 Вт, 12 В) подсоедините к выводу "В+" генератора, а "минус" - к его корпусу. Если лампа горит, то и в блоке "положительных", и в блоке "отрицательных" вентилей имеется короткое замыкание.
  8. Для проверки замыкания в "положительных" вентилях "+" батареи через лампу соедините с выводом "В+" генератора, а "-" - с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.
  9. Для проверки замыкания в "отрицательных" вентилях "+" батареи через лампу соедините с выводом одной из фазных обмоток статора, а "-" - с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на "массу" с помощью лампы или омметра. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив "+" батареи через лампу к выводу "D" генератора, а "-" - к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере "D" (ниже 14 В) при средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой.

Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.

Замена ремня привода генератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

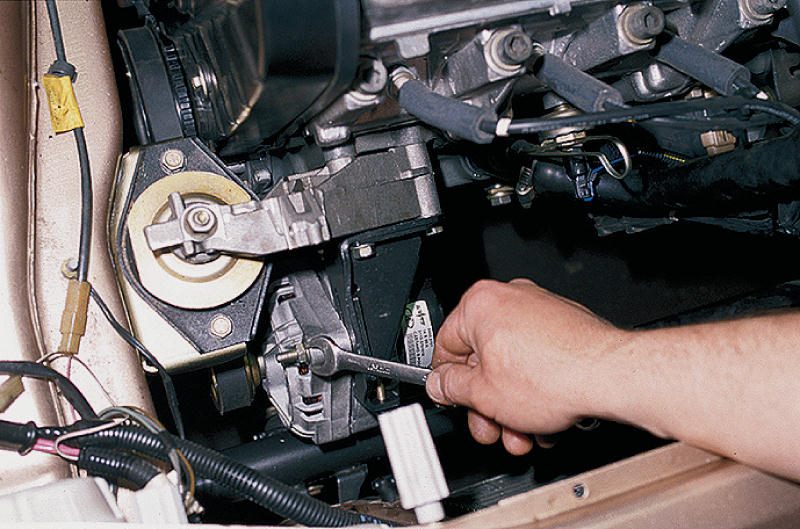

  1. Ключом "на 13" ослабляем гайку крепления генератора к установочной планке.
  1. Вращая ключом "на 10" регулировочный болт против часовой стрелки, ослабляем натяжение ремня привода генератора.
  1. Сдвинув генератор к блоку цилиндров, снимаем ремень.
  1. Устанавливаем ремень в обратной последовательности и натягиваем его, вращая регулировочный болт.

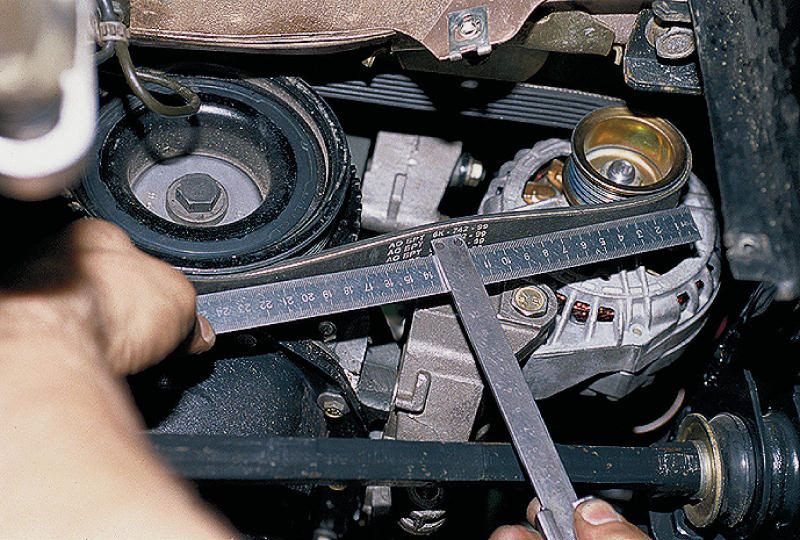

  1. При приложении усилия 98 Н (10 кгс) нормальный прогиб ремня должен быть в пределах 6–10 мм.

Снятие и разборка генератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумулятора.

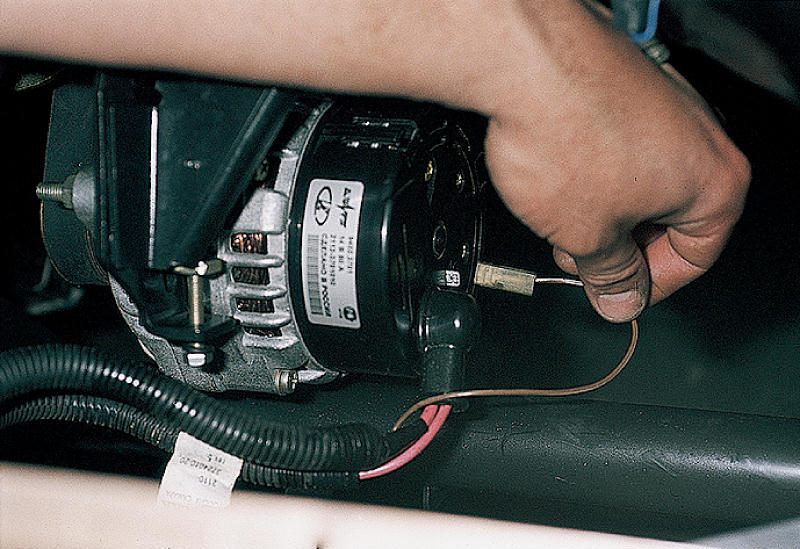

  1. Отсоединяем провод возбуждения генератора.

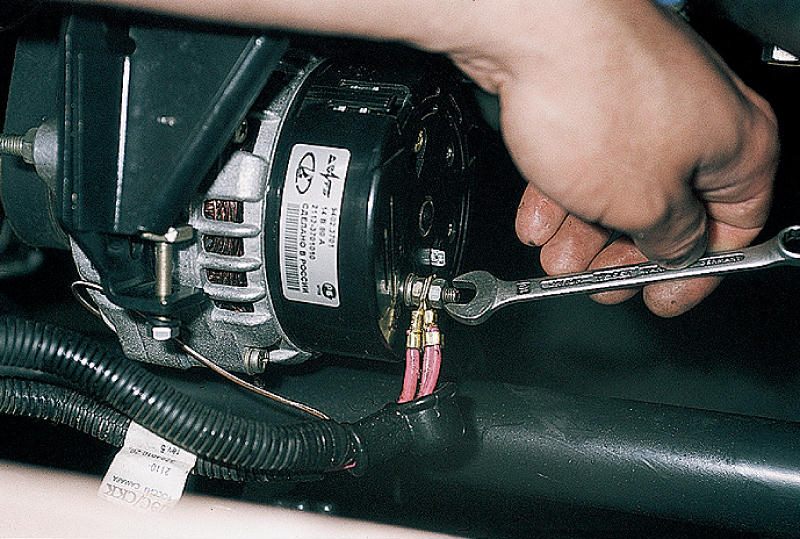

  1. Ключом "на 10" отворачиваем гайку крепления проводов к выводу "В+"…

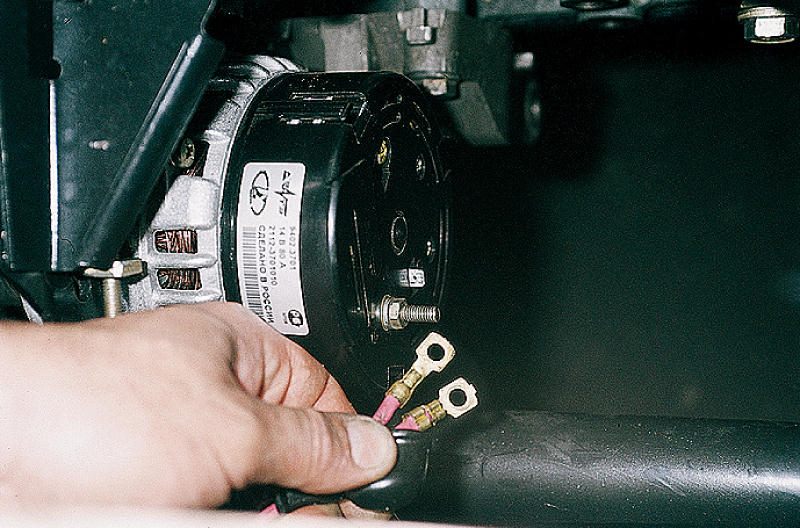

…и снимаем их.

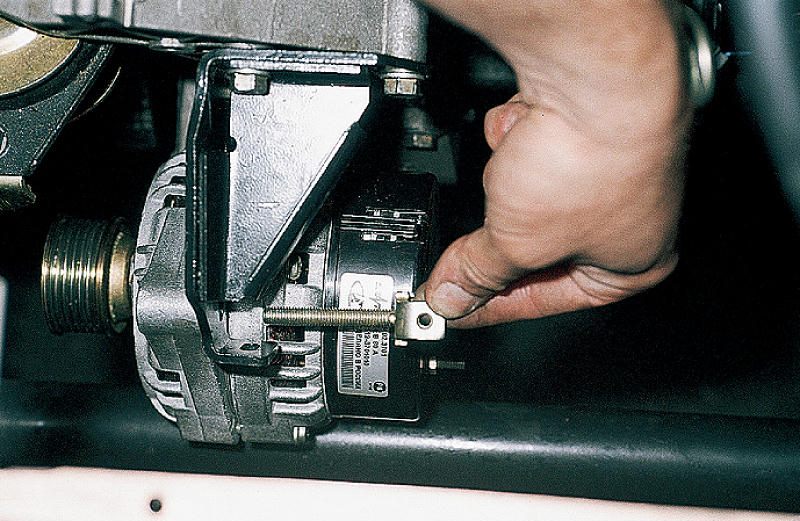

  1. Снимаем ремень генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку.
  1. Вынимаем натяжную планку.

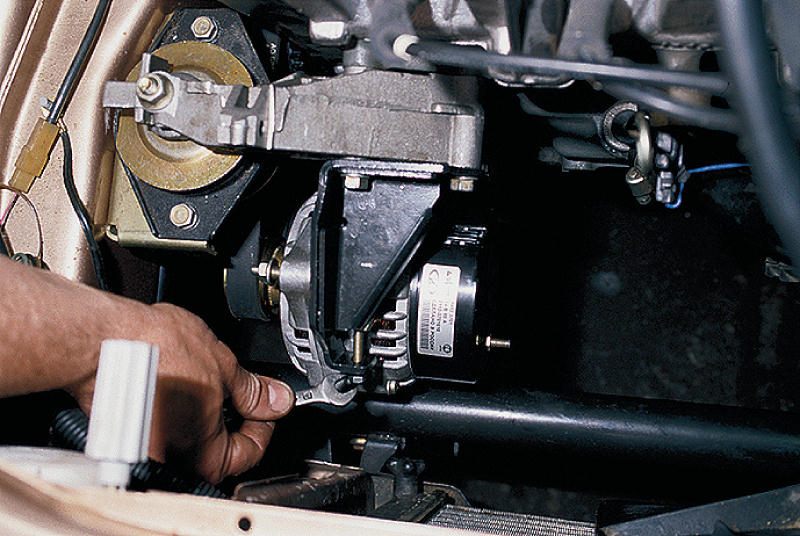

  1. Ключом "на 13" отворачиваем гайку нижнего крепления генератора.
  1. Вынимаем болт.

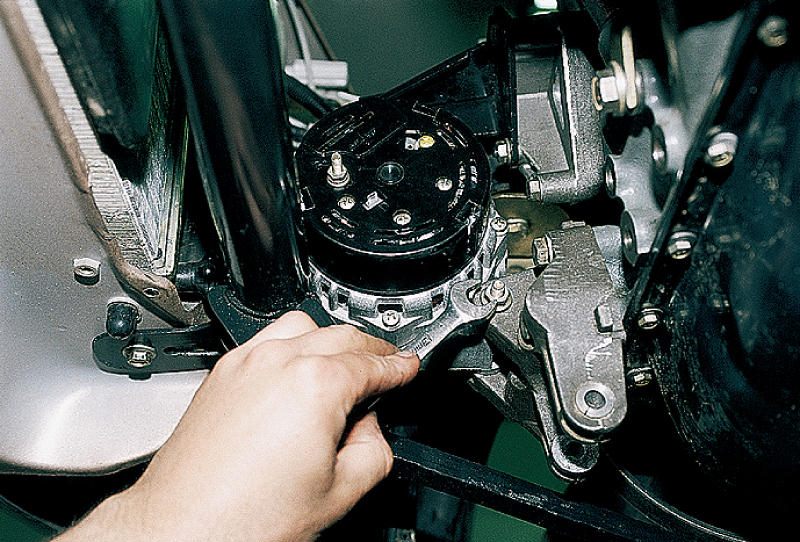

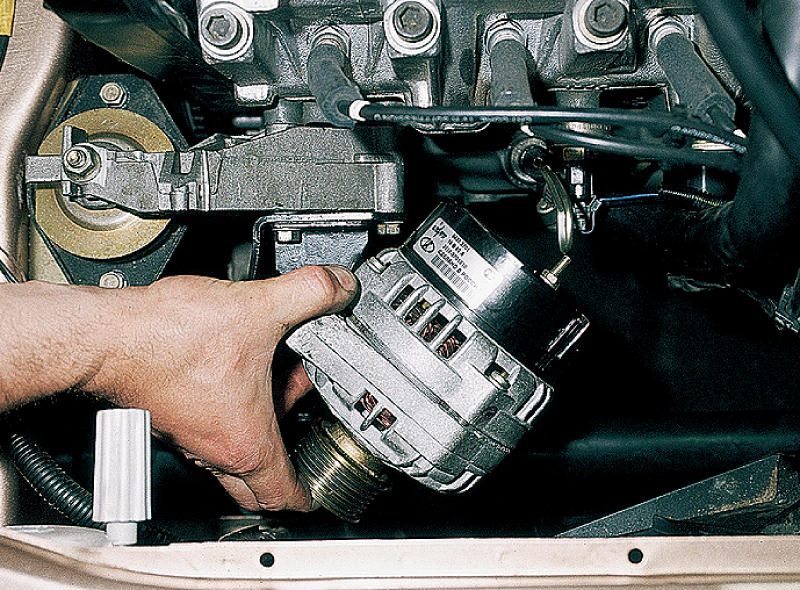

  1. Снимаем генератор.

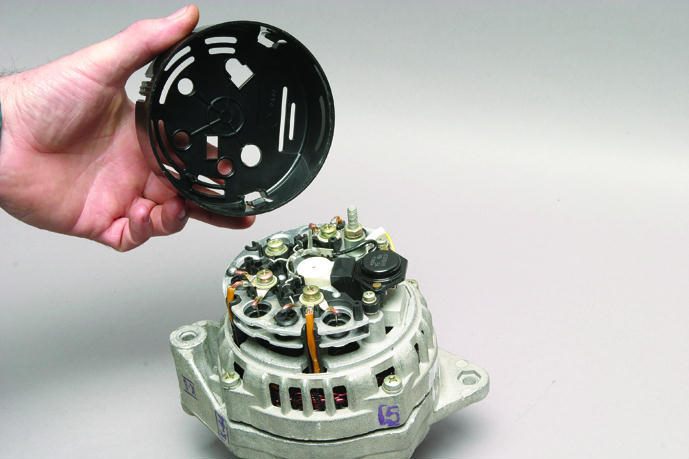

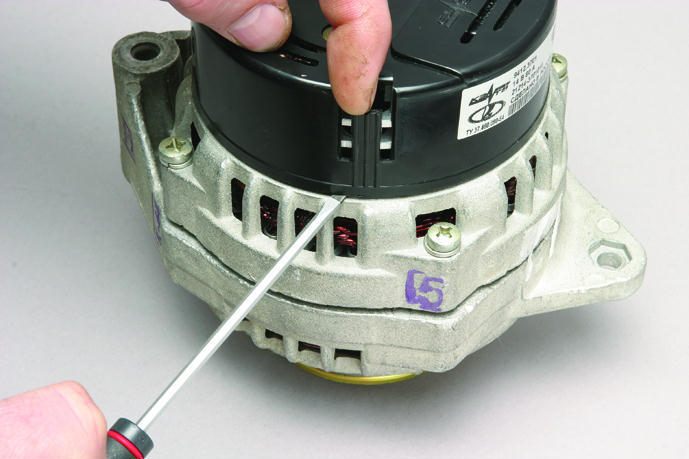

  1. Отжав три защелки кожуха, поддеваем его отверткой…

…и снимаем кожух.

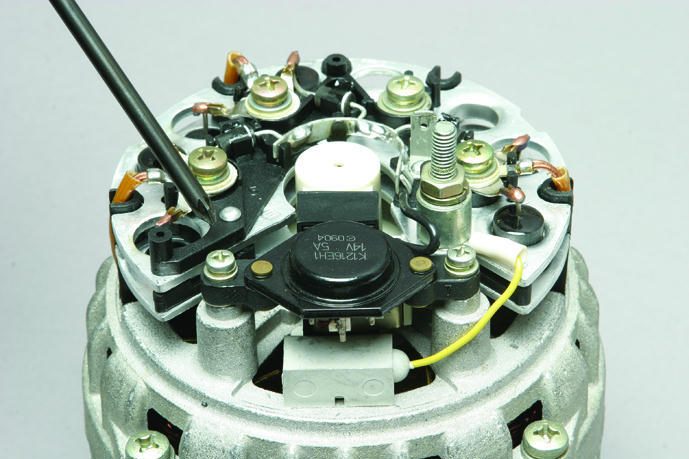

  1. Крестообразной отверткой отворачиваем два винта…

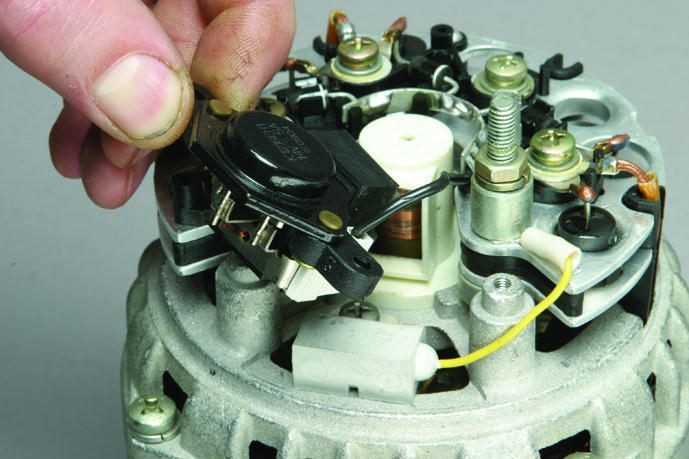

…и отводим регулятор напряжения со щеткодержателем.

  1. Отсоединяем провод и снимаем регулятор напряжения со щеткодержателем.

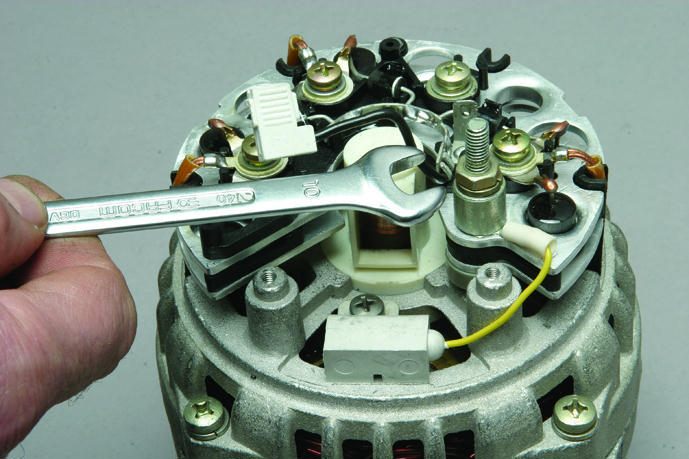

  1. Ключом "на 10" отворачиваем гайку вывода "В+".

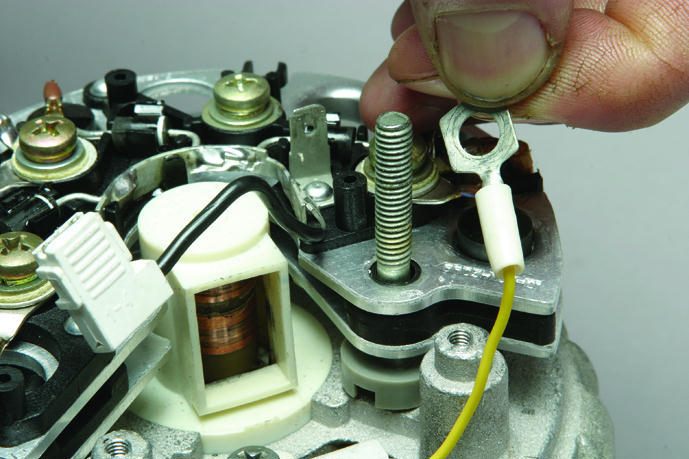

  1. Сняв пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора.

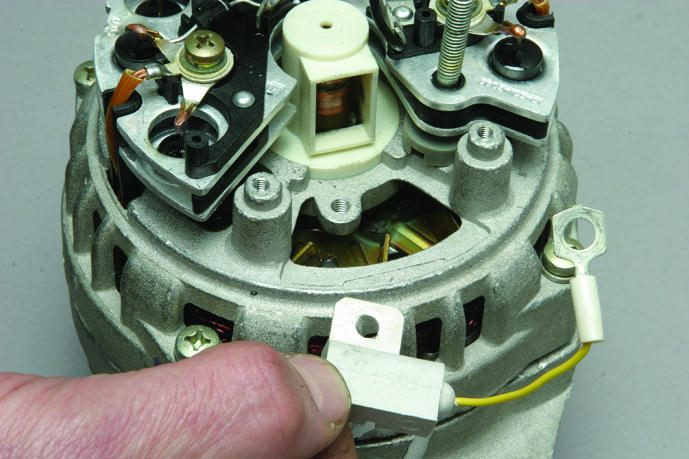

  1. Отвернув крестообразной отверткой винт…

…снимаем конденсатор.

Работы, показанные на фото, можно выполнить, не снимая генератор с автомобиля. Взаимное расположение частей генератора перед разъединением желательно пометить.

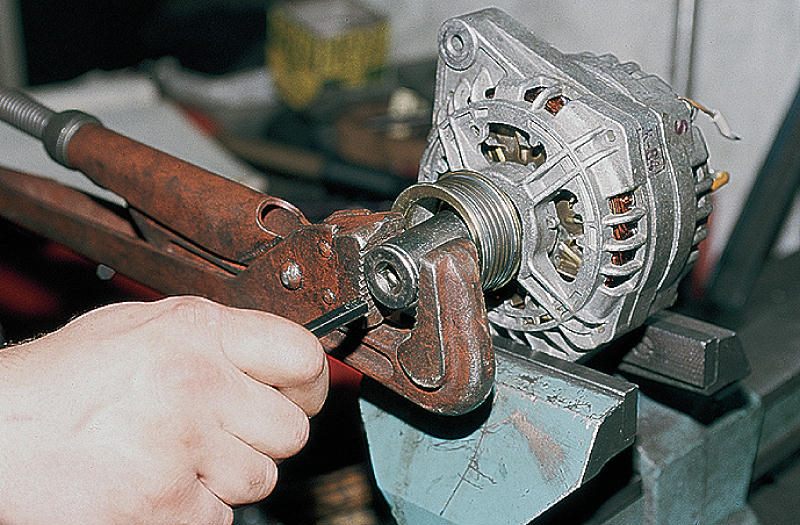

  1. Через отверстие высокой головки "на 21" (удерживаемой трубным ключом) вставляем шестиграник "на 8" и отворачиваем гайку крепления шкива.

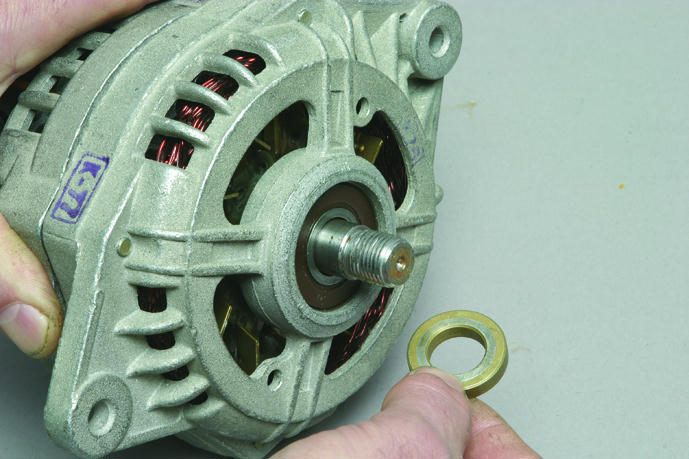

  1. Снимаем шкив…

…и шайбу.

  1. Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.

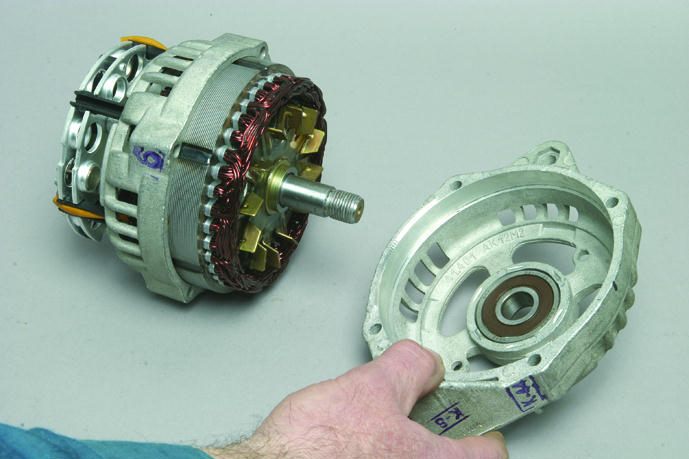

  1. Снимаем переднюю крышку.

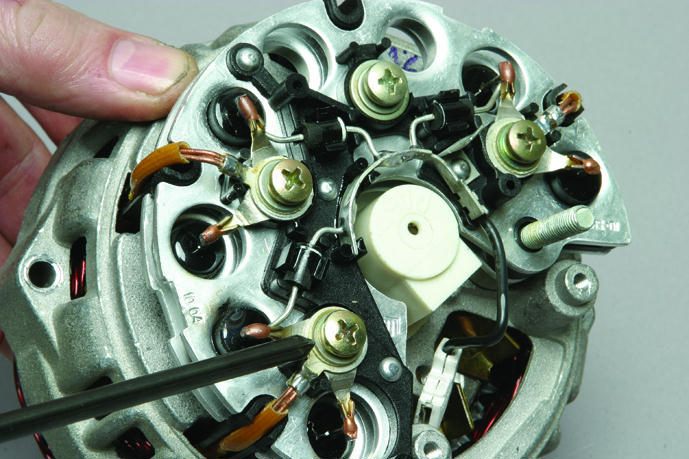

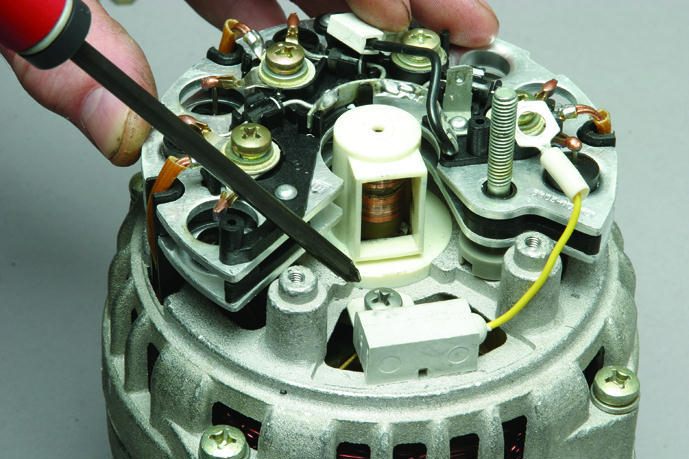

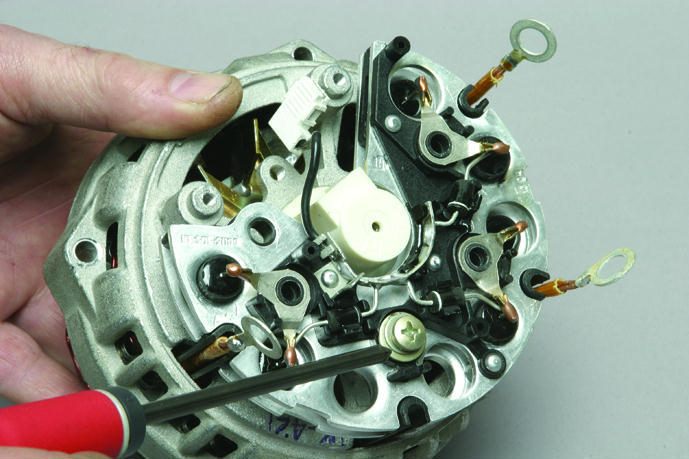

  1. Крестообразной отверткой отворачиваем три винта крепления концов обмоток статора…

…и винт крепления выпрямительного блока.

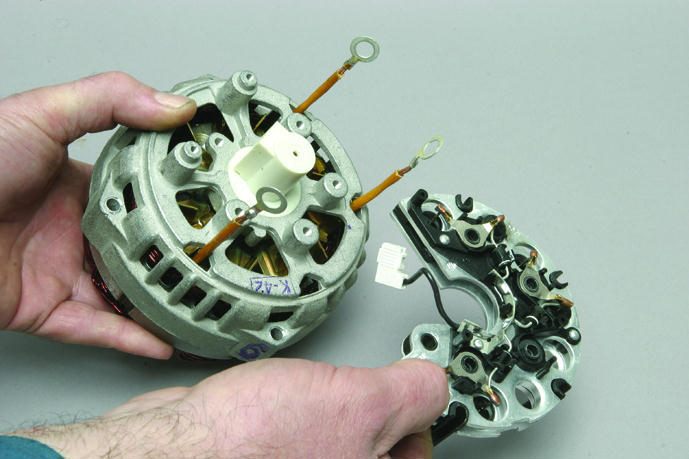

  1. Снимаем выпрямительный блок (при этом выпадает контактный болт)...

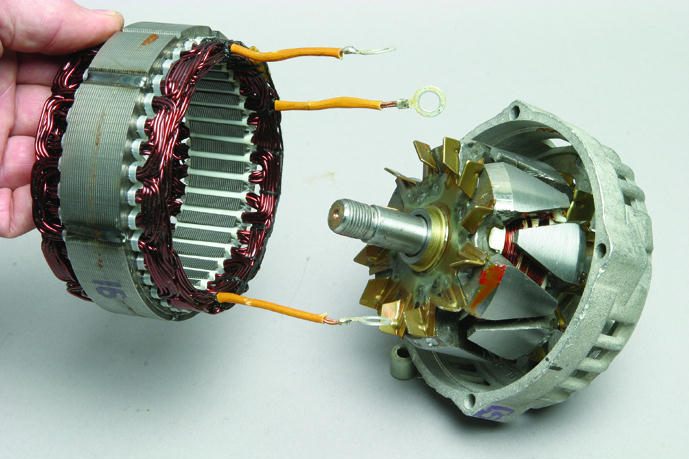

…и статор.

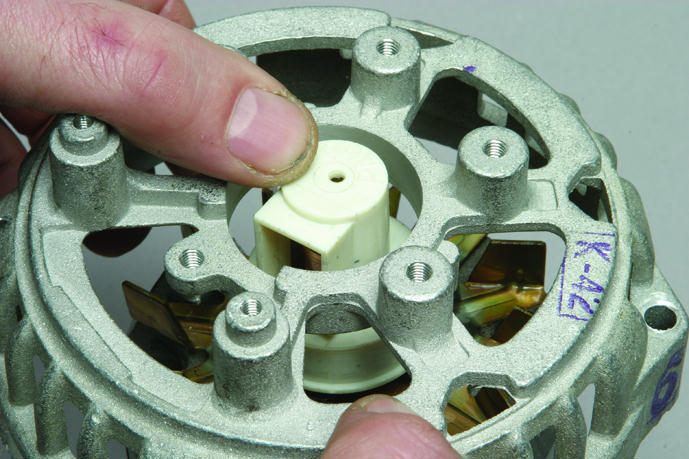

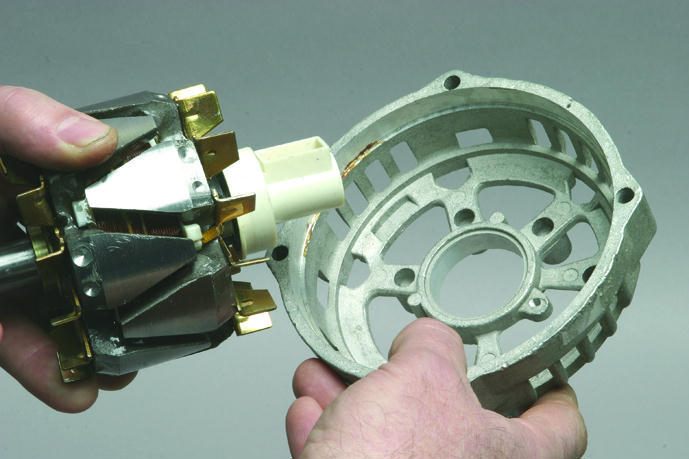

  1. Надавив пальцем на пластмассовую втулку (опору подшипника)…

…выталкиваем ее вместе с ротором из задней крышки.

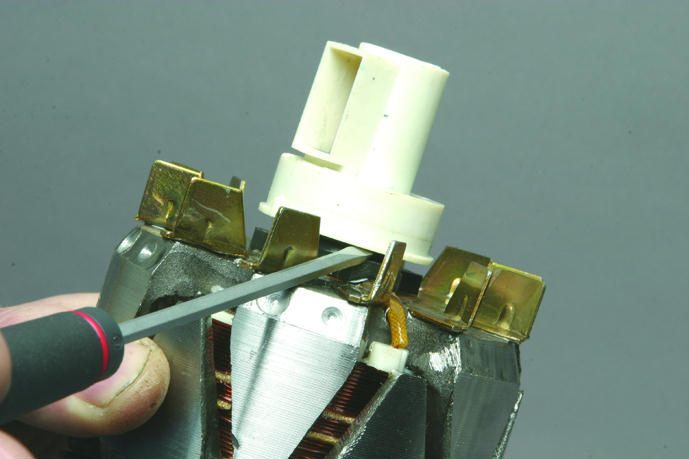

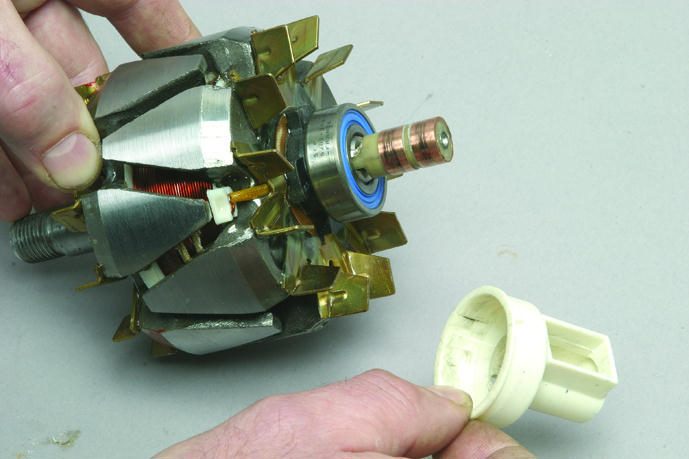

  1. Поддев отверткой…

…снимаем пластмассовую втулку с заднего подшипника.

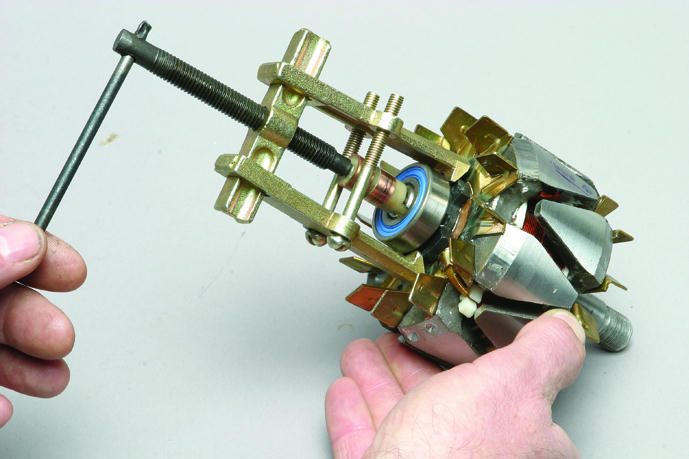

  1. Двухзахватным съемником спрессовываем подшипник с вала ротора.
    Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

Сборку генератора выполняем в обратной последовательности.

Для установки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.
