16.5. Выключатель зажигания

Выключатель зажигания типа 2110-3704005 или KZ-881 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Если ключ вынуть из замка (он должен выниматься только в положении "0"), выдвигается запорный стержень противоугонного устройства. Если ключ из положения "0" повернуть в положение "I" (зажигание), запорный стержень утапливается, и замыкаются контакты "30" и "15" замка зажигания. При этом под напряжением оказываются цепи системы зажигания, возбуждения генератора, фар, сигнализаторов поворота, контрольных приборов, очистителей и омывателей ветрового и заднего стекол и фар, системы управления отопителем. При повороте ключа в положение "II" дополнительно замыкаются контакты "30" и "50", при этом напряжение подается на реле стартера.

Снятие выключателя зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумуляторной батареи.
  2. Снимаем кожухи рулевой колонки (см. Подрулевой переключатель).

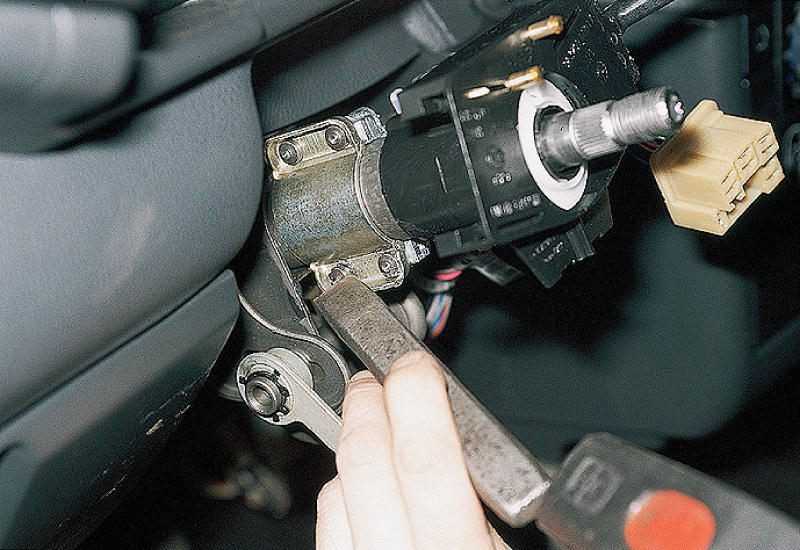

  1. У болтов крепления выключателя зажигания головки срезаны. Поэтому отворачиваем их зубилом.
  1. Ослабленные болты можно вывернуть пассатижами.

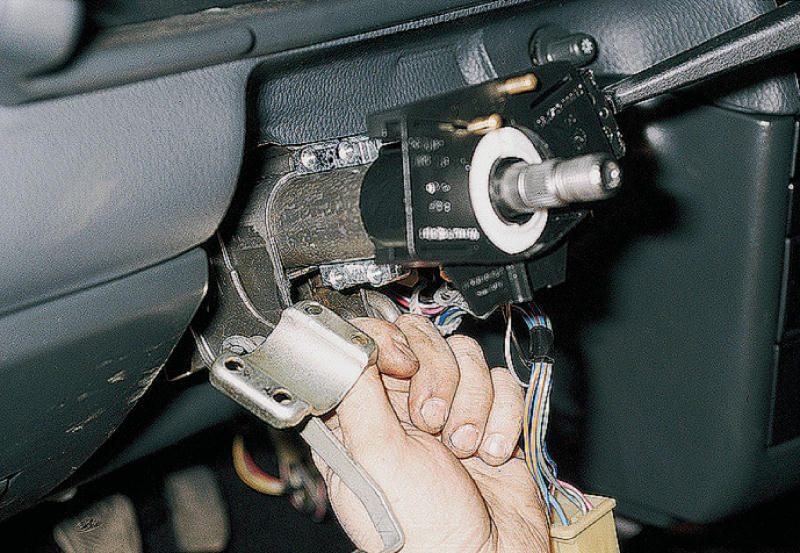

  1. С рулевой колонки снимаем скобу…

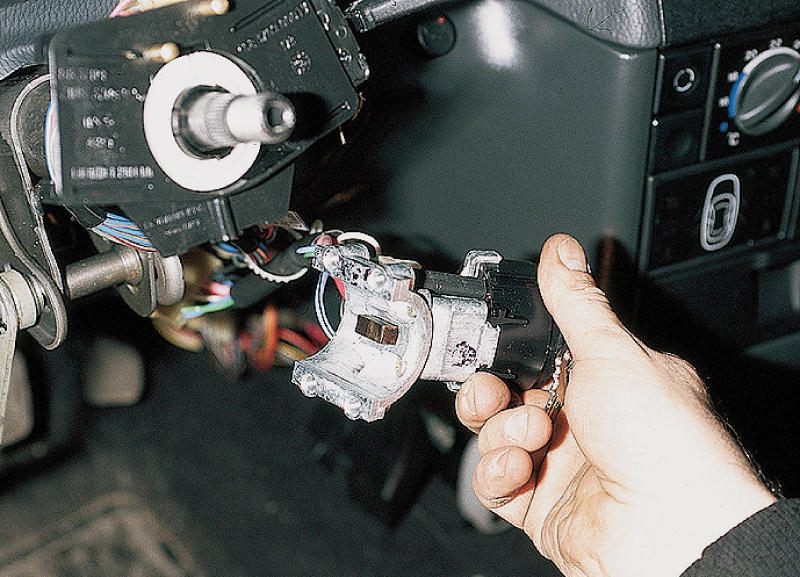

…и замок зажигания.

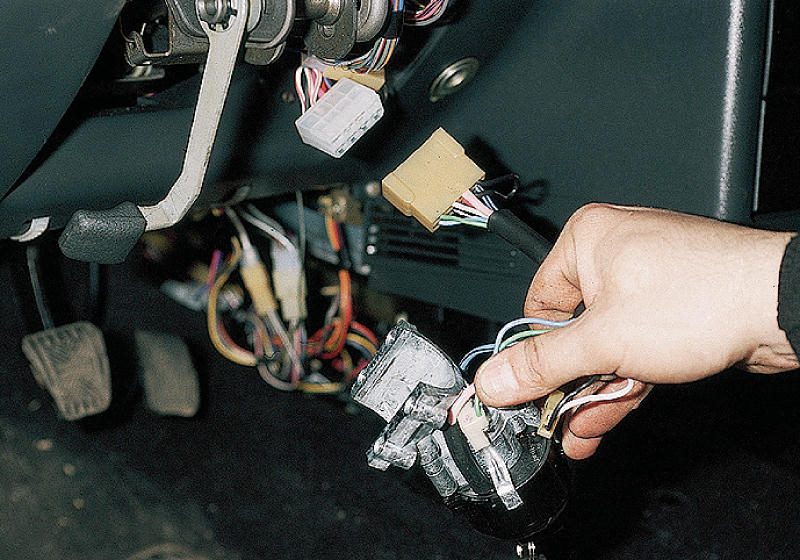

  1. Отсоединяем электрический разъем.

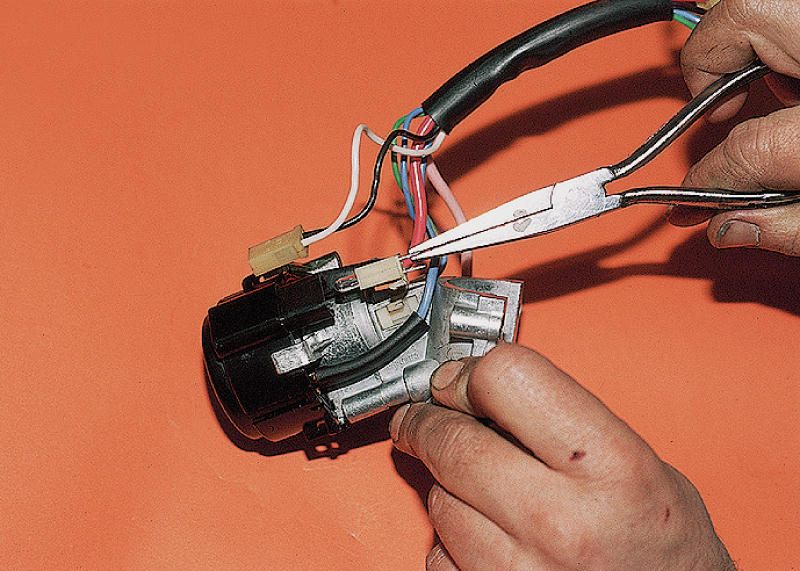

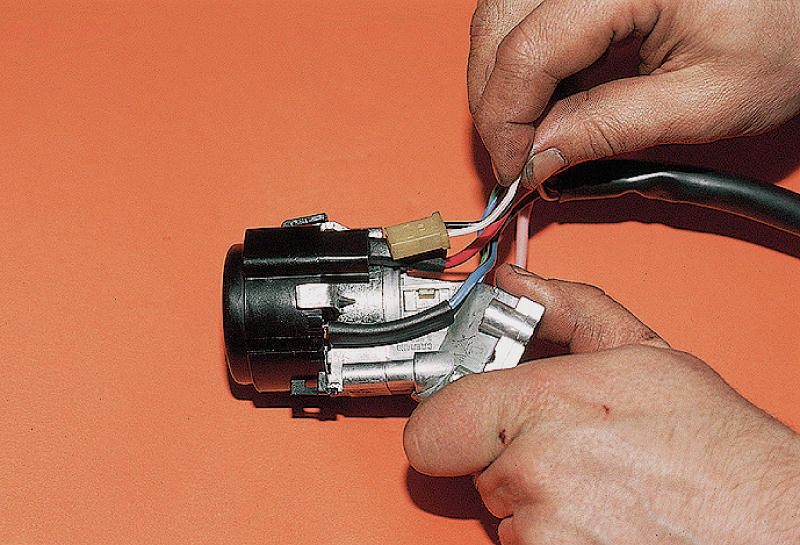

  1. Для замены лампы подсветки отсоединяем разъем…

…и маленькими пассатижами вынимаем патрон с лампой.

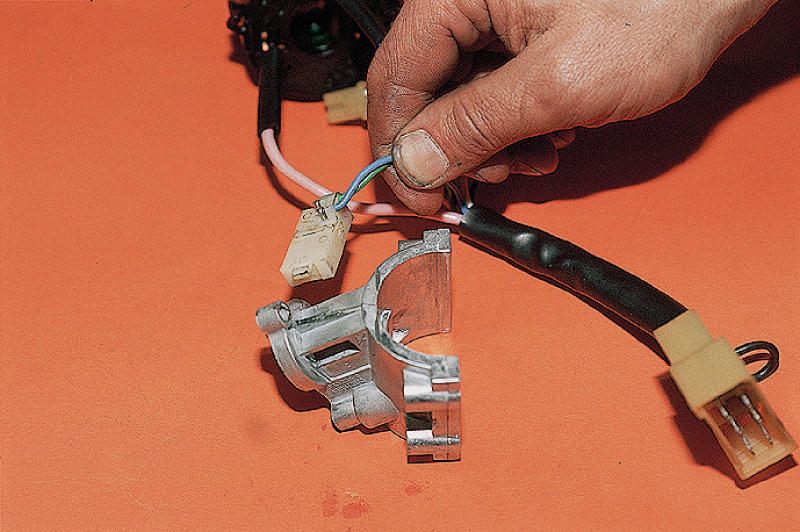

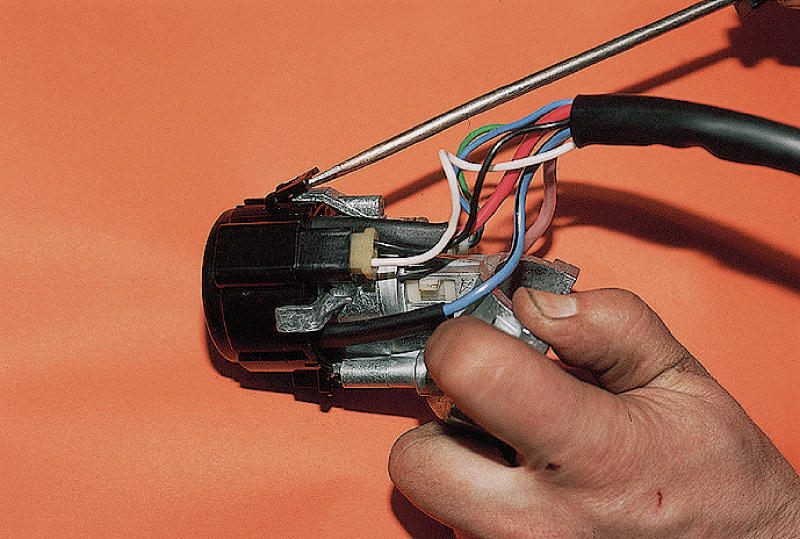

  1. Для замены контактной группы отжимаем защелки…

…и снимаем контактную группу.

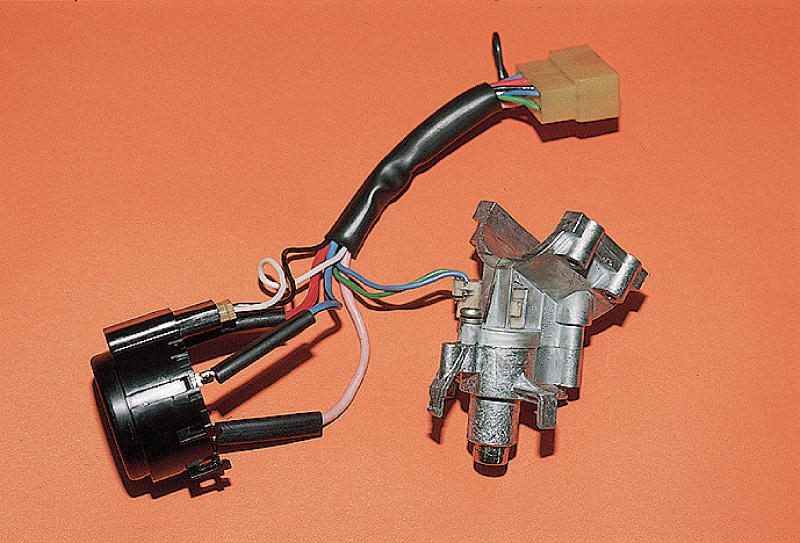

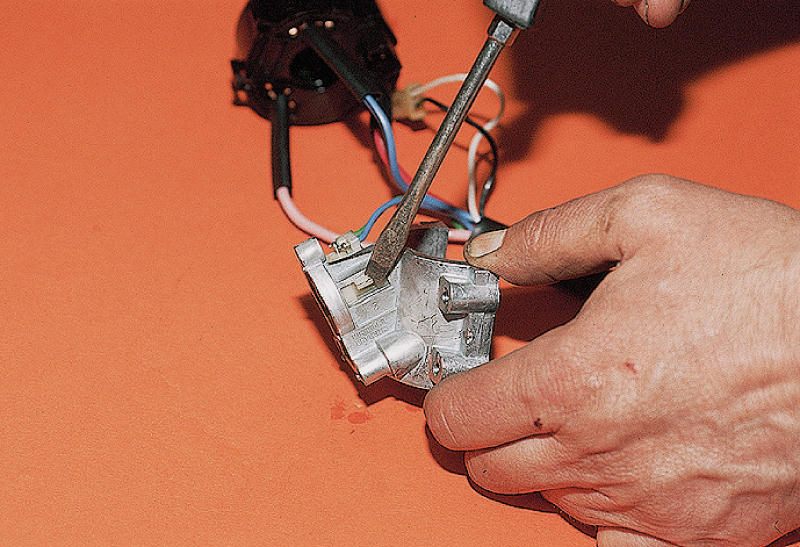

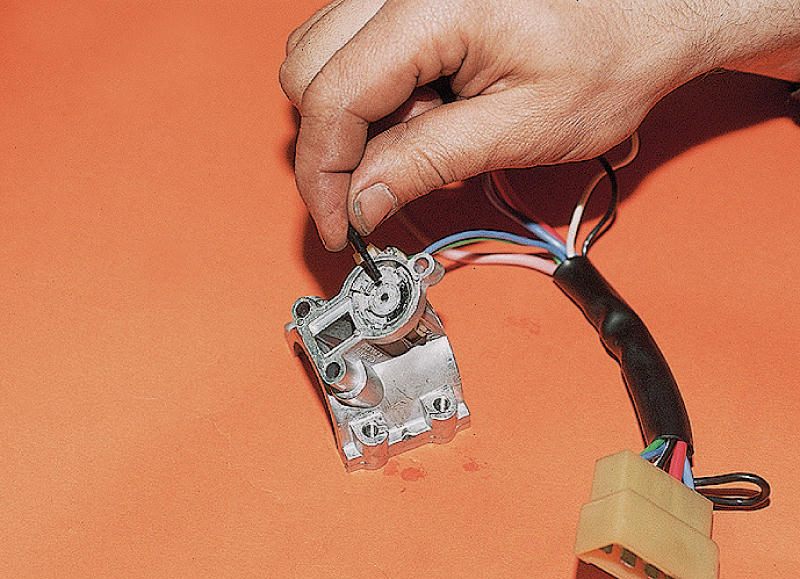

  1. Чтобы заменить микровыключатель, крестообразной отверткой отворачиваем три винта, …

…вынимаем стержень…

…и, отжав фиксатор, …

…снимаем микровыключатель.

Сборку выключателя зажигания производим в обратном порядке.
