16.15. Электростеклоподъемники дверей

Электростеклоподъемники служат для поднятия и опускания стекол дверей и устанавливаются на часть автомобилей. У этих автомобилей вместо ручки стеклоподъемника в обивке дверей – заглушка, а на облицовке тоннеля пола имеются соответствующие переключатели с подсветкой.

В механизме стеклоподъемника вместо зубчатого редуктора установлен лишь барабан, в отверстие которого вставлен выходной вал моторедуктора.

Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Направление вращения вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок служит встроенный термобиметаллический предохранитель. Неисправный моторедуктор заменяют.

Напряжение к переключателям подается только при включенном зажигании через реле типа 904.3747-10, расположенное сзади монтажного блока.

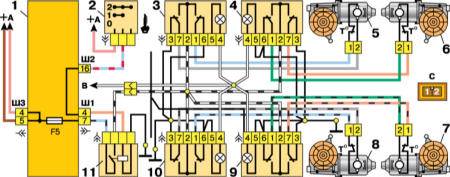

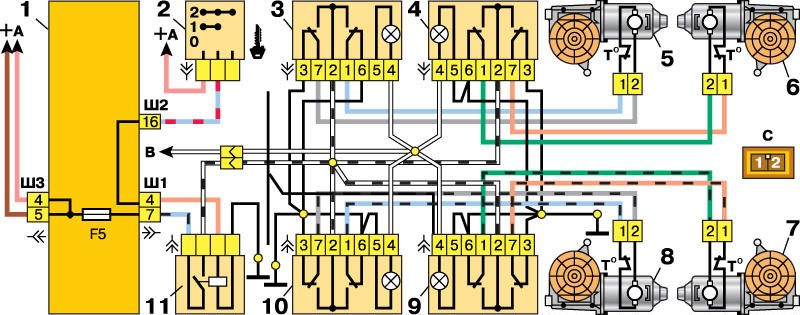

Схема включения электростеклоподъемников дверей

1 – монтажный блок
2 – выключатель зажигания
3 – переключатель электростеклоподъемника правой передней двери
4 – переключатель электростеклоподъемника правой задней двери
5 – моторедуктор электростеклоподъемника правой передней двери
6 – моторедуктор электростеклоподъемника правой задней двери
7 – моторедуктор электростеклоподъемника левой задней двери

8 – моторедуктор электростеклоподъемника левой передней двери
9 – переключатель электростеклоподъемника левой задней двери
10 – переключатель электростеклоподъемника левой передней двери
11 – реле включения электростеклоподъемников
А – к источникам питания
В – к выключателю освещения приборов
С – условная нумерация штекеров в колодках электростеклоподъемников
