4.10. Замена маслоотражательных колпачков клапанов двигателей ВАЗ-2110, -2111

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимаем распределительный вал (см. Снятие распределительного вала двигателей ВАЗ-2110, -2111).
  2. Устанавливаем коленчатый вал в положение ВМТ поршней 1-го и 4-го цилиндров. В этом положении вала меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.
  1. Вынимаем толкатель с регулировочной шайбой из гнезда головки блока цилиндров.
  1. Выворачиваем свечу зажигания 1-го цилиндра.
  1. Через свечное отверстие вставляем пруток из мягкого металла (диаметром около 8 мм) между днищем поршня и тарелкой клапана, на котором меняем колпачок.

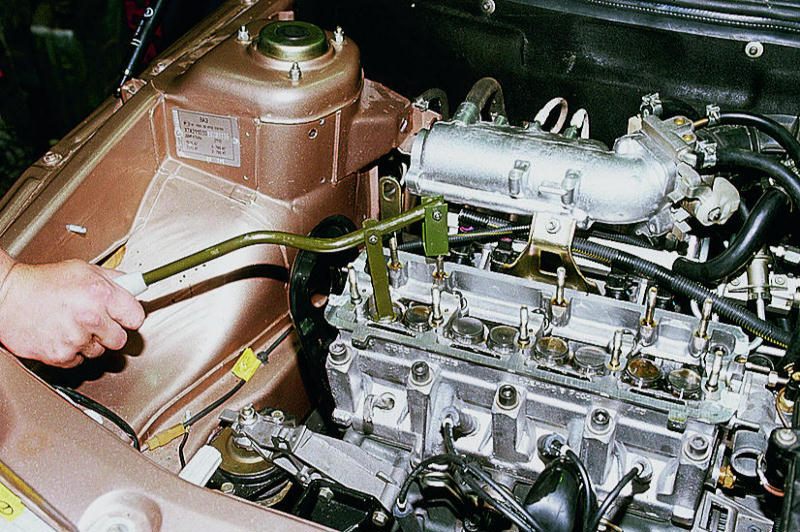

  1. Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.
  1. Сжимаем пружины и извлекаем пинцетом сухари.

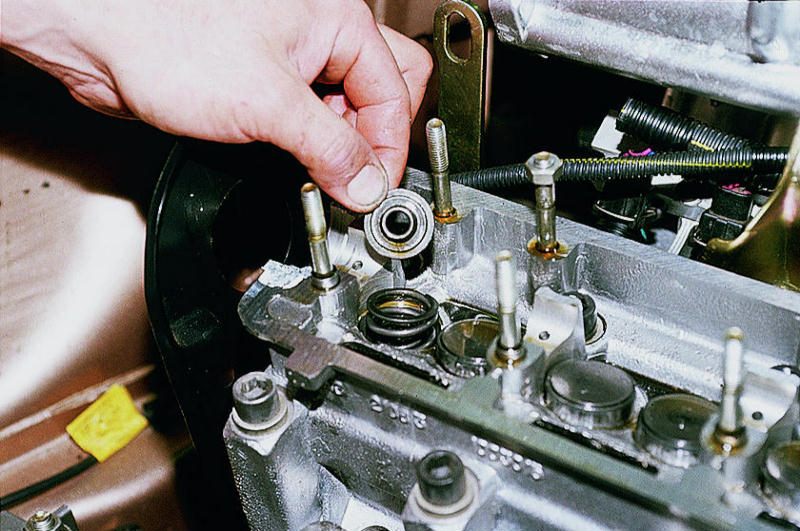

  1. Вынимаем тарелку пружин...

...и сами пружины.

  1. Специальными щипцами...

...снимаем маслоотражательный колпачок с направляющей втулки клапана.

  1. Смазав новый колпачок моторным маслом, напрессовываем его оправкой на направляющую втулку.
  1. Собираем клапанный механизм 1-го цилиндра в обратной последовательности. Затем повторяем эти работы для 4-го цилиндра. После чего, провернув коленчатый вал на 180° (ВМТ поршней 2-го и 3-го цилиндров) аналогичным образом меняем маслоотражательные колпачки клапанов 2-го и 3-го цилиндров.
  2. Собираем механизмы в обратной последовательности.
