4.35. Снятие двигателя с автомобиля

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем минусовой провод от аккумулятора и снимаем капот.
  2. Сливаем с двигателя масло и охлаждающую жидкость.
  3. Снимаем коробку передач, сцепление, приемную трубу.
  4. Отсоединяем шланги подвода и слива топлива (на двигателях ВАЗ-2111, -2112 эту операцию выполняем осторожно, постепенно стравливая давление в топливной системе).
  5. Отсоединяем трос привода дроссельной заслонки от двигателя.
  6. Снимаем корпус воздушного фильтра (на двигателях ВАЗ-2111, -2112 корпус снимаем с датчиком массового расхода воздуха). Отсоединяем шланги вакуумного усилителя тормозов и электропневмоклапана отопителя от ресивера (двигатели ВАЗ-2111, -2112) или впускного коллектора (ВАЗ-2110).
  7. Отсоединяем шланги системы охлаждения от выпускного патрубка головки цилиндров и от подводящей трубы насоса.
  8. Отсоединяем провода от генератора и снимаем приводной ремень генератора.
  9. На двигателях ВАЗ-2111, -2112 отсоединяем:
    1. шланг продувки адсорбера от дроссельного узла (система впрыска с обратной связью);
    2. массовые" провода от головки блока цилиндров;
    3. разъемы моторного жгута проводов от регулятора холостого хода, топливной рампы, модуля зажигания, датчиков детонации, давления и уровня масла, температуры охлаждающей жидкости, положения коленчатого вала и дроссельной заслонки, фаз (двигатель ВАЗ-2112).
  10. На двигателе ВАЗ-2110 отсоединяем разъемы моторного жгута проводов: от карбюратора, датчика-распределителя зажигания, датчиков давления и уровня масла, температуры охлаждающей жидкости. Снимаем центральный провод с катушки зажигания. Выполнение вышеперечисленных операций приведено в соответствующих разделах.
  11. Отводим моторный жгут проводов в сторону.
  12. Закрепляем тросы подъемного устройства за рымы двигателя.

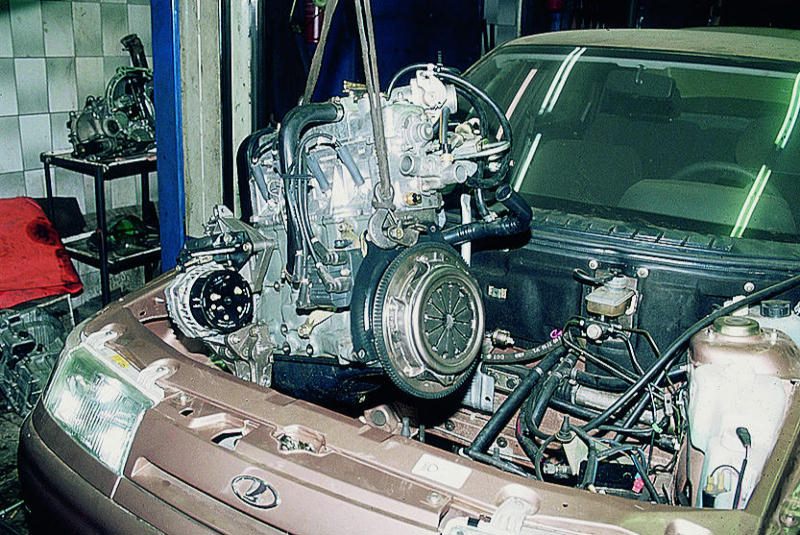

  1. Отсоединяем правую опору и вынимаем из моторного отсека двигатель ВАЗ-2111 (ВАЗ-2110).

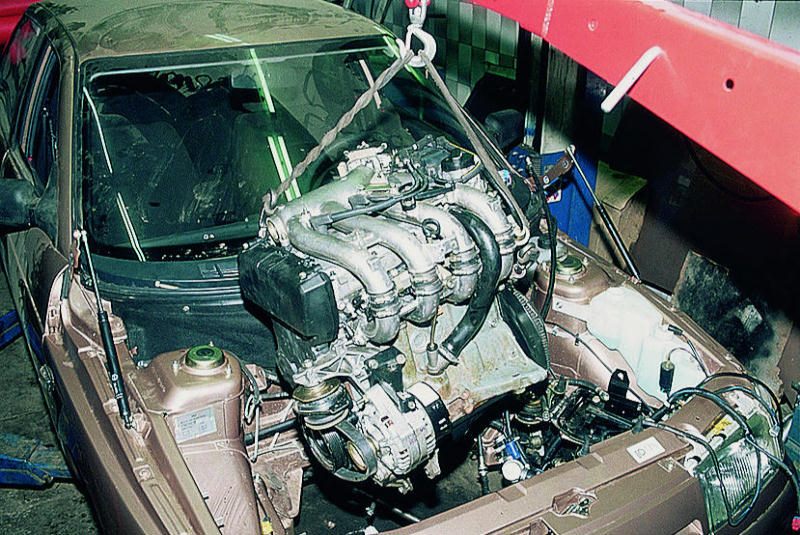

  1. Отсоединив переднюю, заднюю и правую опору двигателя ВАЗ-2112, снимаем его.
