4.2. Двигатель ВАЗ-2110

Бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, восьмиклапанный, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1-3-4-2, отсчет – от шкива коленчатого вала.

Справа на двигателе (по ходу автомобиля) расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (поликлиновым ремнем). Слева расположены: датчик-распределитель зажигания (трамблер), термостат, датчик температуры охлаждающей жидкости, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа). Сзади: впускной и выпускной коллекторы, масляный фильтр, датчик давления масла, а также бензонасос, карбюратор и корпус воздушного фильтра (в верхней части).

Двигатель модели 2110 пришел на смену двигателю 21083-80, который устанавливался на автомобили ВАЗ-2110-011 и ВАЗ-21111-011. От двигателя 21083-80 модель 2110 отличается распределительным валом 2110, обеспечивающим заданную мощность двигателя при работе на бензине АИ-91. В настоящее время двигатель 21083-80 не производится.
На базе двигателя 2110 создана модель 2111. Описание корпусных деталей, кривошипно-шатунного механизма и системы смазки двигателя 2110 см. в разделе Двигатель ВАЗ-2111.

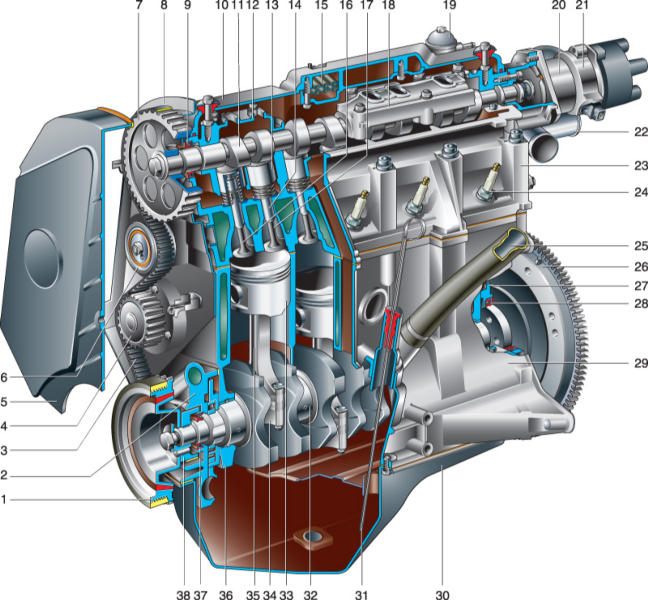

Двигатель ВАЗ-2110

1 – шкив привода генератора
2 – масляный насос
3 – ремень привода механизма газораспределения
4 – зубчатый шкив насоса охлаждающей жидкости
5 – передняя крышка привода механизма газораспределения
6 – натяжной ролик
7 – зубчатый шкив распределительного вала
8 – задняя крышка привода распределительного вала
9 – сальник распределительного вала
10 – крышка головки блока цилиндров
11 – распределительный вал
12 – передняя крышка подшипников распределительного вала
13 – толкатель
14 – направляющая втулка клапана
15 – сетка маслоотделителя системы вентиляции картера
16 – выпускной клапан
17 – впускной клапан
18 – задняя крышка подшипников распределительного вала
19 – топливный насос

20 – корпус вспомогательных агрегатов
21 – датчик-распределитель зажигания
22 – отводящий патрубок рубашки охлаждения
23 – головка блока цилиндров
24 – свеча зажигания
25 – шланг вентиляции картера
26 – маховик
27 – держатель заднего сальника коленчатого вала
28 – задний сальник коленчатого вала
29 – блок цилиндров
30 – поддон картера
31 – указатель уровня масла (масляный щуп)
32 – коленчатый вал
33 – поршень
34 – крышка шатуна
35 – шатун
36 – крышка коренного подшипника коленчатого вала
37 – передний сальник коленчатого вала
38 – зубчатый шкив коленчатого вала

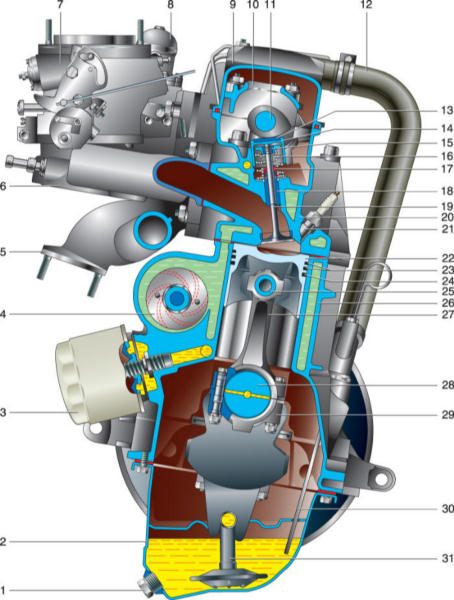

Поперечный разрез двигателя ВАЗ-2110

1 – пробка сливного отверстия поддона картера
2 – поддон картера
3 – масляный фильтр
4 – насос охлаждающей жидкости
5 – выпускной коллектор
6 – впускной коллектор
7 – карбюратор
8 – топливный насос
9 – крышка головки блока цилиндров
10 – крышка подшипников распределительного вала
11 – распределительный вал
12 – шланг вентиляции картера
13 – регулировочная шайба клапана
14 – толкатель
15 – сухари клапана
16 – пружины клапана

17 – маслосъемный колпачок
18 – направляющая втулка клапана
19 – клапан
20 – головка блока цилиндров
21 – свеча зажигания
22 – поршень
23 – компрессионные поршневые кольца
24 – маслосъемное кольцо
25 – поршневой палец
26 – блок цилиндров
27 – шатун
28 – коленчатый вал
29 – крышка шатуна
30 – указатель уровня масла
31 – приемник масляного насоса
