12.2. Разборка амортизаторной стойки

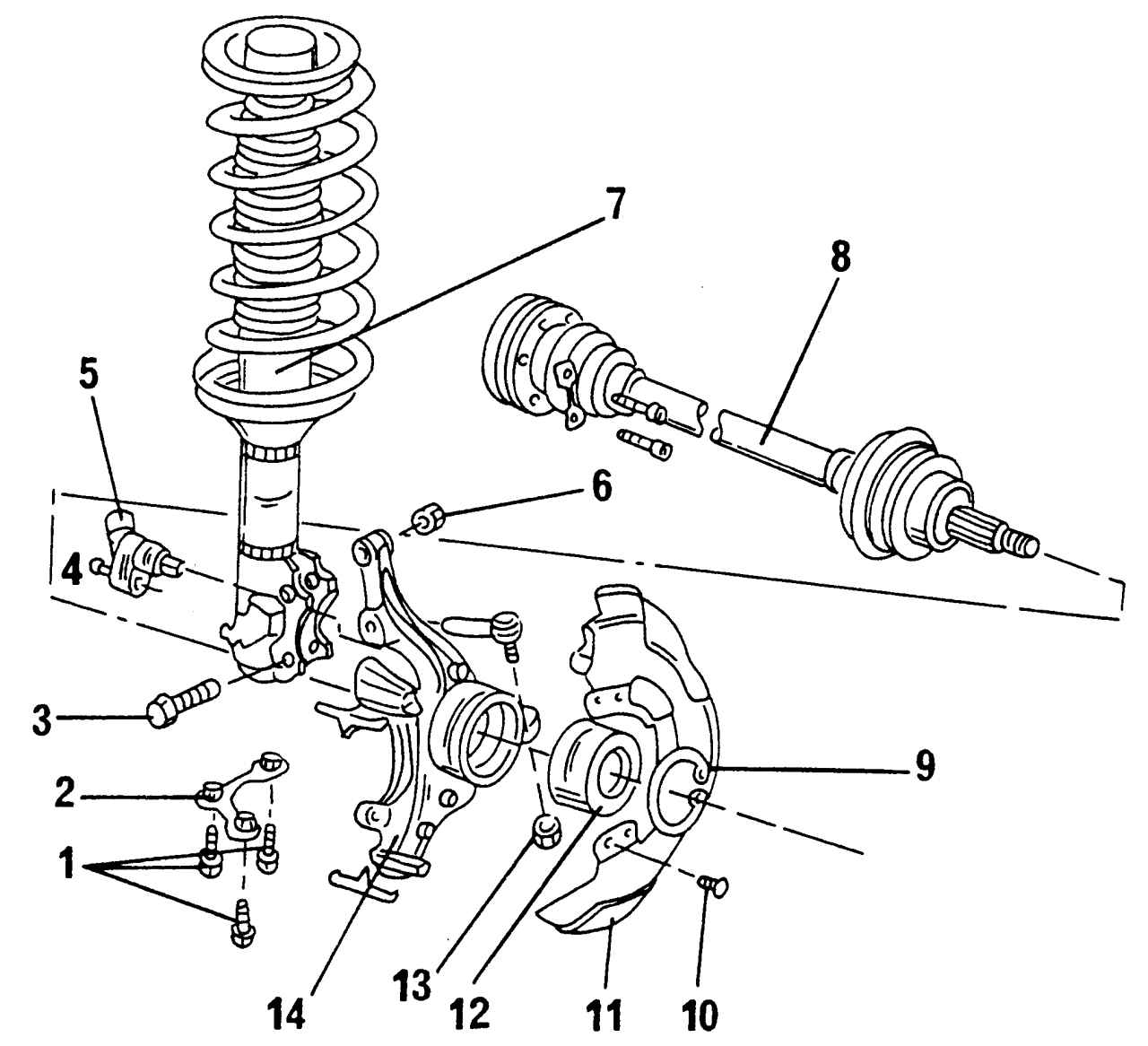

Рис. 257. Детали передней амортизаторной стойки в сборе с ведущим валом и корпусом подшипника колеса (самостопорящиеся гайки обозначены как S/S): 1 — болты с шестигранной головкой, 35 Н·м; 2 — пластина с гайками; 3 — монтажный болт (перед снятием отметить его положение); 4 — болт, 10 Н·м; 5 — датчик частоты вращения колеса; 6 — гайка S/S, 95 Н·м; 7 — амортизаторная стойка; 8 — ведущий вал; 9 — пружинное стопорное кольцо подшипника; 10 — болт, 10 Н·м; 11 — отражатель; 12 — подшипник колеса; 13 — гайка, S/S, 35 Н·м; 14 — корпус подшипника колеса (поворотный кулак)

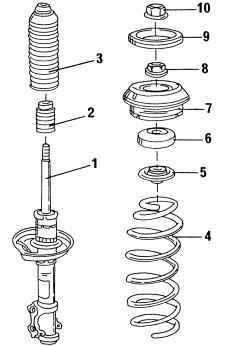

Рис. 260. Детали амортизаторной стойки: 1 — шток амортизатора; 2 — буфер; 3 — защитный чехол; 4 –пружина; 5 — верхняя чашка пружины; 6 — упорный подшипник амортизаторной стойки; 7 — верхний упор амортизаторной стойки; 8 — гайка, 60 Н·м; 9 — упорный диск; 10 — самостопорящаяся гайка, 60 Н·м

На рис.257 и 260 показаны детали амортизаторной стойки. Описанные далее работы выполняются на снятой с автомобиля амортизаторной стойке (см. подразд. 12.1.1). При этом поперечный рычаг подвески еще закреплен на поворотном кулаке, во время разборки его можно снять.
