18.13. Тормозные дискиПРОВЕРКА РАЗНОТОЛЩИННОСТИ ДИСКА
Измерить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Толщину следует измерять в четырех или
более местах по окружности диска. Все измерения проводятся на одинаковом
расстоянии от наружного края диска.
|
| 2. Если толщина диска, измеренная в различных
местах отличается более, чем на 0,01 мм, при торможении будут ощущаться
пульсации усилия на тормозной педали, а также возможна вибрация передка
автомобиля. Изношенный диск, не удовлетворяющий этому требованию,
необходимо перешлифовать или заменить новым.
|
|

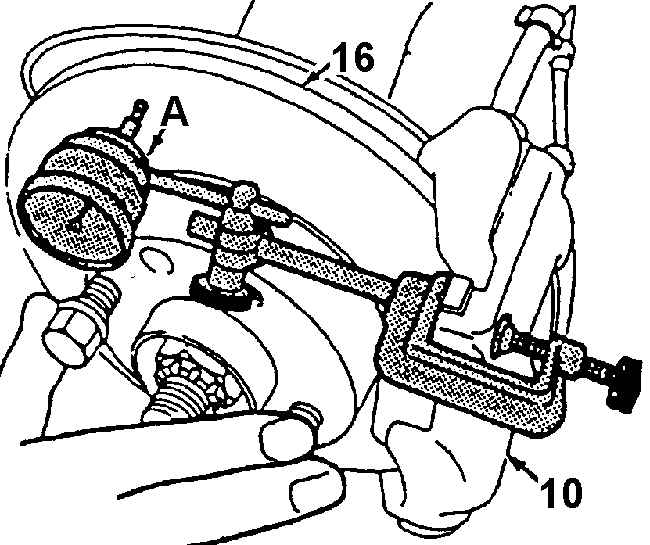

ПРОВЕРКА ТОРЦОВОГО БИЕНИЯ ДИСКА
|
|
А. ИЗМЕРИТЕЛЬНЫЙ ИНДИКАТОР
10. ТОРМОЗНАЯ СКОБА (ПЕРЕДНЕЕ ПРАВОЕ КОЛЕСО)
16. ТОРМОЗНОЙ ДИСК
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Включить нейтраль в трансмиссии.
|
| 2. Поднять автомобиль.
|
| 3. Снять передние колеса. Пометить положение
колес относительно ступиц.
|
| 4. Закрепить тормозной диск на ступице двумя
колесными болтами.
|
| 5. Установить на тормозную скобу измерительный
индикатор.
|
| 6. Установить щуп индикатора на расстоянии примерно
10 мм от наружного края диска. Щуп должен быть перпендикулярен плоскости
диска и прижат к диску небольшим усилием. Допускаемое торцовое биение
диска не более 0,1 мм. Если торцовое биение превышает допустимое значение,
необходимо проверить чистоту и плотность прилегания сопряженных поверхностей
диска и ступицы, а также отсутствие задиров на поверхности трения
диска.
|
| 7. Снять индикатор.
|
| 8. Отвернуть колесные болты.
|
| 9. Установить передние колеса и затянуть крепежные
болты моментом 90 Нм.
|
| 10. Опустить автомобиль.
|
|
|
