18.20. Ремонт главного тормозного цилиндра

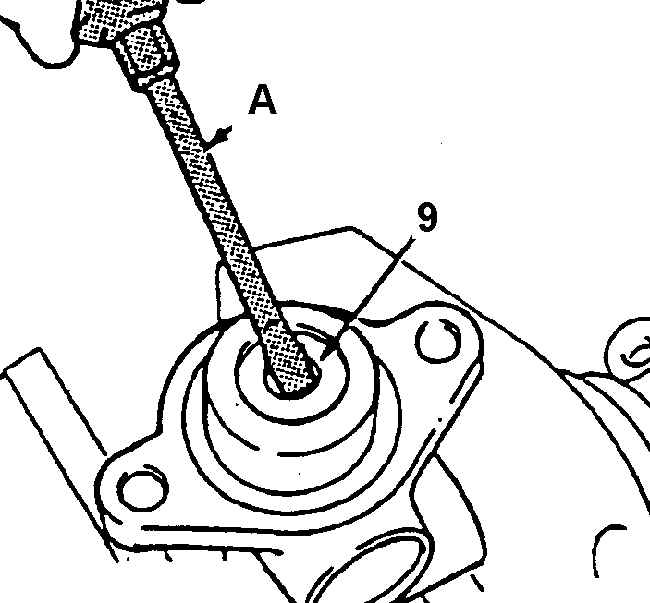

Демонтаж уплотнения главного тормозного цилиндра

А. ОТВЕРТКА 9. УПЛОТНЕНИЕ

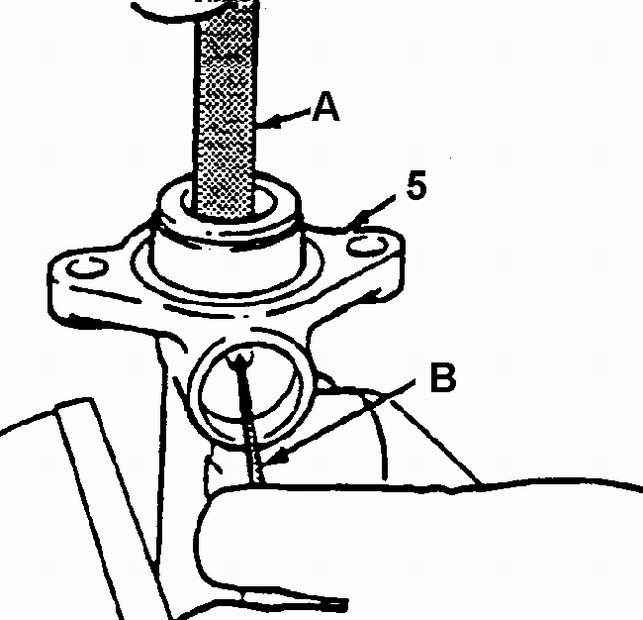

Сдвиг поршней внутрь главного цилиндра

А. ДЕРЕВЯННЫЙ ИЛИ ПЛАСТИКОВЫЙ ТОЛКАТЕЛЬ В. 3-ММ ЭЛЕКТРОДНАЯ ПРОВОЛОКА 5. КОРПУС ГЛАВНОГО ЦИЛИНДРА

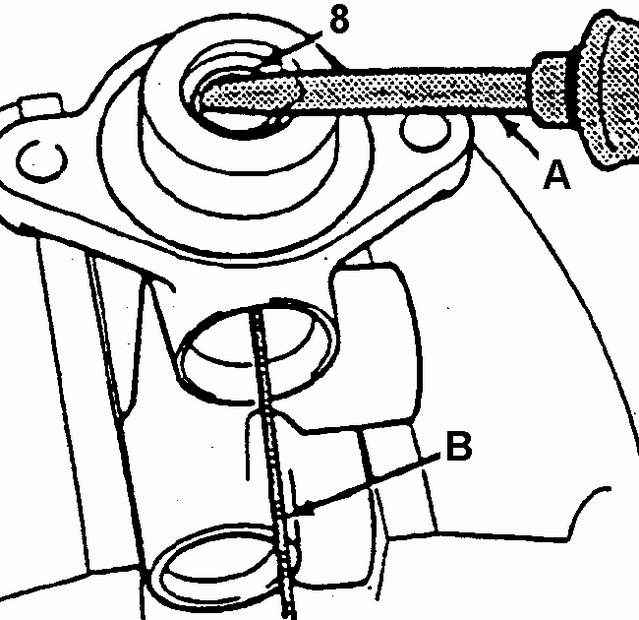

Демонтаж стопорного кольца

А. ОТВЕРТКА В. 3-ММ СВАРОЧНАЯ ПРОВОЛОКА 8. СТОПОРНОЕ КОЛЬЦО

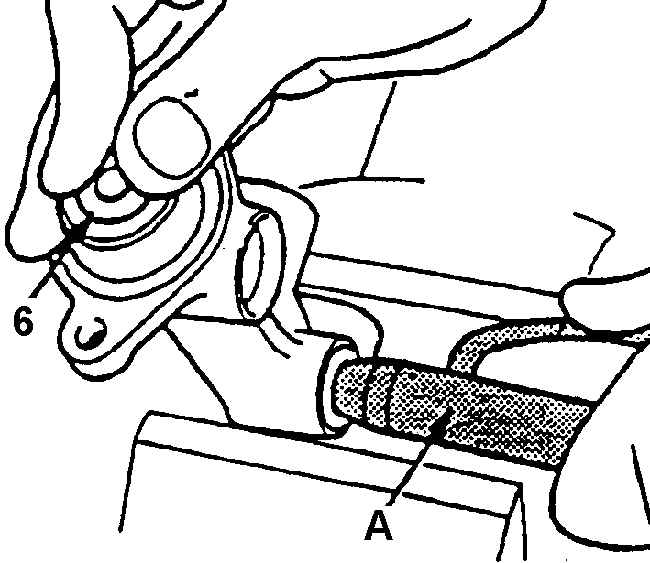

Демонтаж заднего поршня из главного цилиндра

А. НАКОНЕЧНИК ШЛАНГА СО СЖАТЫМ ВОЗДУХОМ 6. ЗАДНИЙ ПОРШЕНЬ В СБОРЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Демонтировать главный цилиндр в сборе. 2. Зажать главный цилиндр в тисках и демонтировать бачок 2. 3. Вынуть уплотнение 9 из отверстия цилиндра. 4. Вдвинуть поршни 6 и 7 внутрь цилиндра примерно на 10 мм, используя деревянный или пластиковый толкатель подходящего размера. Чтобы зафиксировать поршни в сдвинутом положении, вставить в компенсационное отверстие цилиндра 3-мм электродную проволоку (см. рис. Сдвиг поршней внутрь главного цилиндра). 5. С помощью отвертки вынуть стопорное кольцо 8 из канавки цилиндра. Предупреждение Предохранять поршни и внутренние стенки главного цилиндра от механических повреждений. Запрещено использовать стопорное кольцо повторно. 6. Вдвинуть поршни 6 и 7 внутрь цилиндра, используя деревянный или пластиковый толкатель подходящего размера, и вынуть проволоку. 7. Вынуть передний поршень 7 из отверстия цилиндра. Для этого надо постучать торцом цилиндра по деревянной подкладке. 8. Вынуть задний поршень 6 из отверстия цилиндра. 9. Трос от корпуса дроссельной заслонки. Для этого следует воспользоваться сжатым воздухом. 10. Вымыть все детали свежей тормозной жидкостью или спиртом. Высушить детали струей сжатого воздуха. 11. Осмотреть внутреннюю поверхность цилиндра на наличие царапин и следов коррозии. При наличии дефектов заменить главный тормозной цилиндр. Предупреждение Запрещено использовать абразивный инструмент, шкурку и средства, содержащие абразивные частицы, для обработки отверстия главного цилиндра. Запрещено использовать повторно резиновые уплотнения и стопорное кольцо 8.

Собрать

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смазать внутреннюю поверхность главного цилиндра свежей тормозной жидкостью. 2. Зажать корпус 5 главного цилиндра в тисках так, чтобы присоединительные отверстия для бачка располагались сверху. 3. Осторожно вставить в отверстие цилиндра задний поршень 6 в сборе и продвинуть его до упора внутрь цилиндра. Для продвижения поршня использовать деревянный или пластиковый толкатель. 4. Вставить передний поршень 7. 5. Отжать поршни 7 и 6 внутрь цилиндра и вставить в компенсационное отверстие цилиндра сварочную проволоку для фиксации поршней в процессе монтажа стопорного кольца 8. 6. Вставить новое стопорное кольцо 8 в канавку в отверстии цилиндра. Предупреждение Действовать осторожно, чтобы не повредить внутреннюю поверхность главного цилиндра. 7. Отжать поршни 7 и 6 внутрь цилиндра с помощью толкателя и вынуть из компенсационного отверстия цилиндра сварочную проволоку. 8. Проверить свободное и плавное перемещение поршней в главном цилиндре. 9. Смазать свежей тормозной жидкостью уплотнение 9 и вставить его до упора в стопорное кольцо в отверстие цилиндра. Уплотнение 9 должно быть обращено открытой полостью наружу. 10. Установить на место главный тормозной цилиндр в сборе. 11. Удалить воздух из гидропривода.
