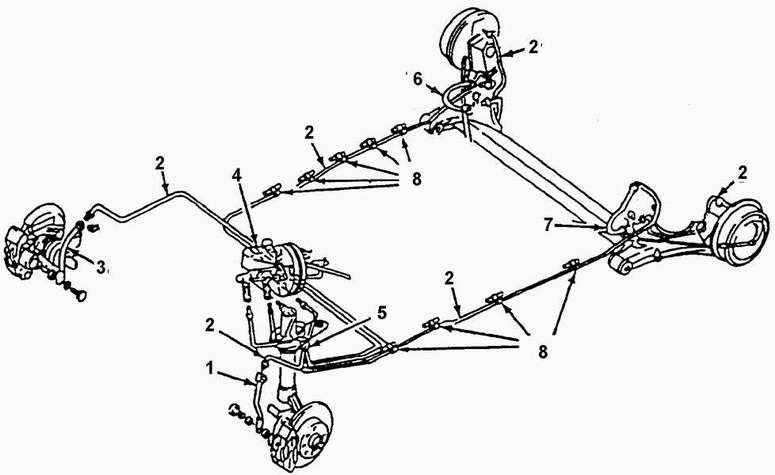

18.8. Тормозные шланги (передние)Расположение тормозных трубопроводов
1. ТОРМОЗНОЙ ШЛАНГ ЛЕВЫЙ
2. ТОРМОЗНОЙ ТРУБОПРОВОД
3. ТОРМОЗНОЙ ШЛАНГ ПРАВЫЙ
4. ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР
|
5. КРЕПЛЕНИЕ ТРУБОПРОВОДОВ
6. ТОРМОЗНОЙ ШЛАНГ ПРАВЫЙ
7. ТОРМОЗНОЙ ШЛАНГ ЛЕВЫЙ
8. ФИКСАТОР ТРУБОПРОВОДА
|

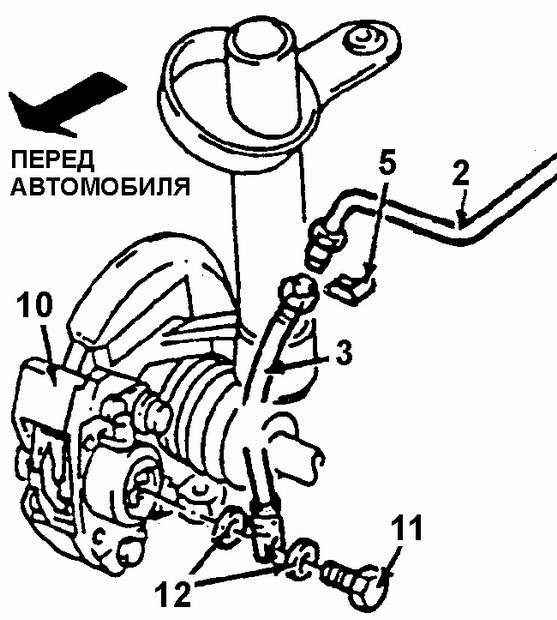

Шланг переднего правого тормоза
|
|
2. ТОРМОЗНОЙ ТРУБОПРОВОД
3. ТОРМОЗНОЙ ШЛАНГ ПРАВОГО ПЕРЕДНЕГО ТОРМОЗА
5. ЗАПОРНАЯ ПЛАСТИНА
10. СУППОРТ ПРАВЫЙ
11. ПОЛЫЙ БОЛТ
12. ПРОКЛАДКА
|
Снять или отсоединить
ЛЕВАЯ СТОРОНА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднять автомобиль. |
| 2. Тормозной трубопровод от шланга.
|
| 3. Запорную пластину, тормозной шланг от кронштейна
в колесной нише.
|
| 4. Полый болт 11 из тормозной скобы 10, прокладки
12 и шланг.
|
|
ПРАВАЯ СТОРОНА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Тормозной трубопровод от шланга. |
| 2. Запорную пластину. |
| 3. Тормозной шланг от кронштейна. |
| 4. Полый болт 11 из тормозной скобы 10, прокладки
12 и шланг.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Новый тормозной шланг к скобе с помощью
новых прокладок и полого болта.
|
| 2. Левый шланг с запорной пластиной к кронштейну
в нише колеса. Затянуть болт кронштейна моментом 80 Нм.
|
| 3. Тормозной трубопровод к шлангу. Затянуть
соединение моментом 16 Нм.
|
| 4. Правый шланг к кронштейну на боковой поверхности
подрамника (правильно ориентировать плоские стороны).
|
| 5. Запорную пластину.
|
| 6. Тормозной трубопровод к шлангу. Затянуть
соединение моментом 16 Нм.
|
| 7. Опустить автомобиль.
|
| 8. Удалить воздух из системы.
|
| 9. Проверить герметичность системы.
|
|
|
|
