18.17. Бачок

Снять или отсоединить

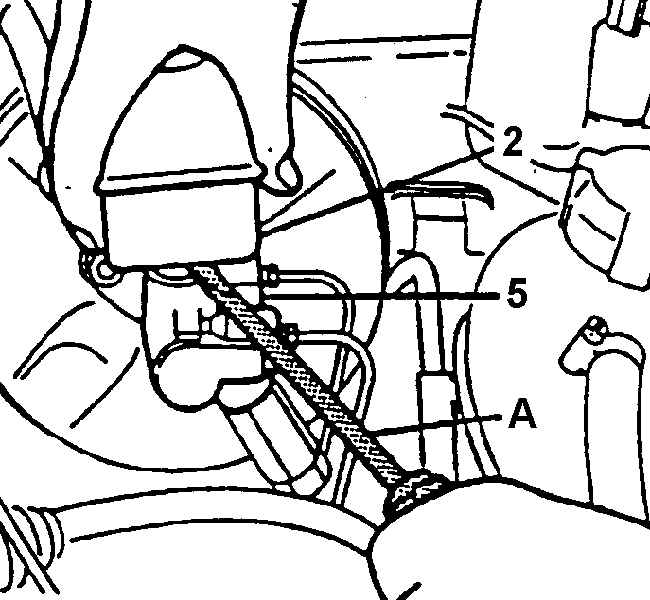

Демонтаж бачка

А. ОТВЕРТКА

2. БАЧОК
5. КОРПУС ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Клеммы проводов от крышки 1.
2. Опорожнить бачок 2.
3. Отжать с помощью отвертки фиксаторы 4 бачка.
4. Наклонить бачок 2 и снять его вверх с главного цилиндра.
5. Уплотнительные втулки 3 бачка с корпуса 5 главного цилиндра.

Установить или присоединить

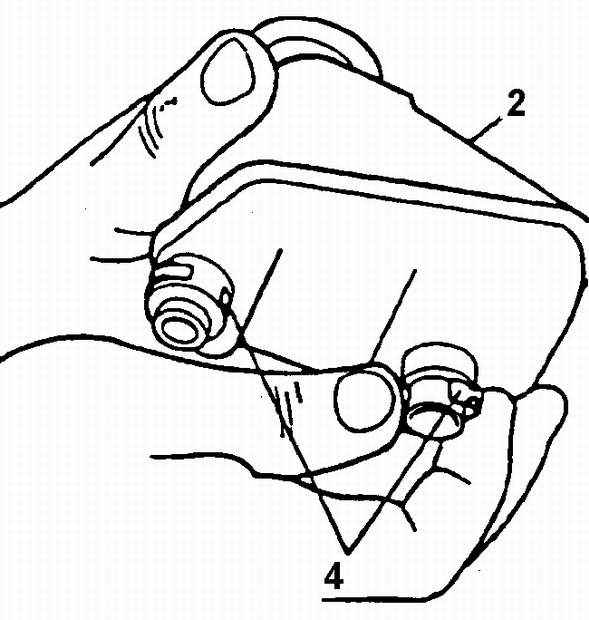

Монтаж фиксаторов бачка

2. БАЧОК
4. ФИКСАТОР БАЧКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смазать уплотнительные втулки 3 свежей тормозной жидкостью и установить в корпус 5 главного цилиндра.
2. Новые фиксаторы 4 на бачок 2.
3. Бачок 2 на корпус 5 главного цилиндра.
Предупреждение

При правильном монтаже фиксаторы 4 четко встают на место.


4. Удалить воздух из гидропривода.
5. Провода к клеммам крышки бачка.
